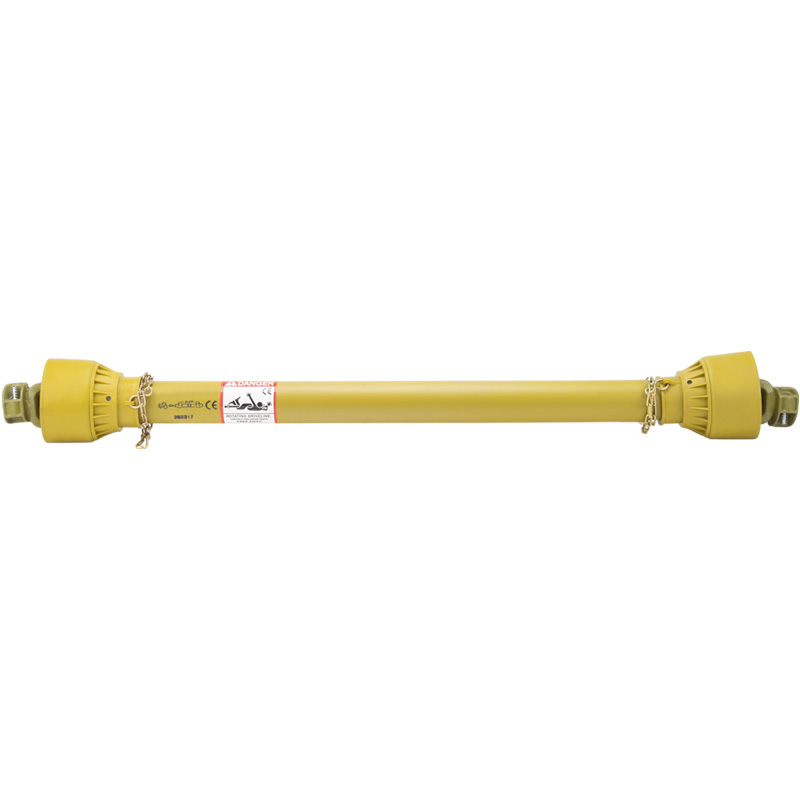

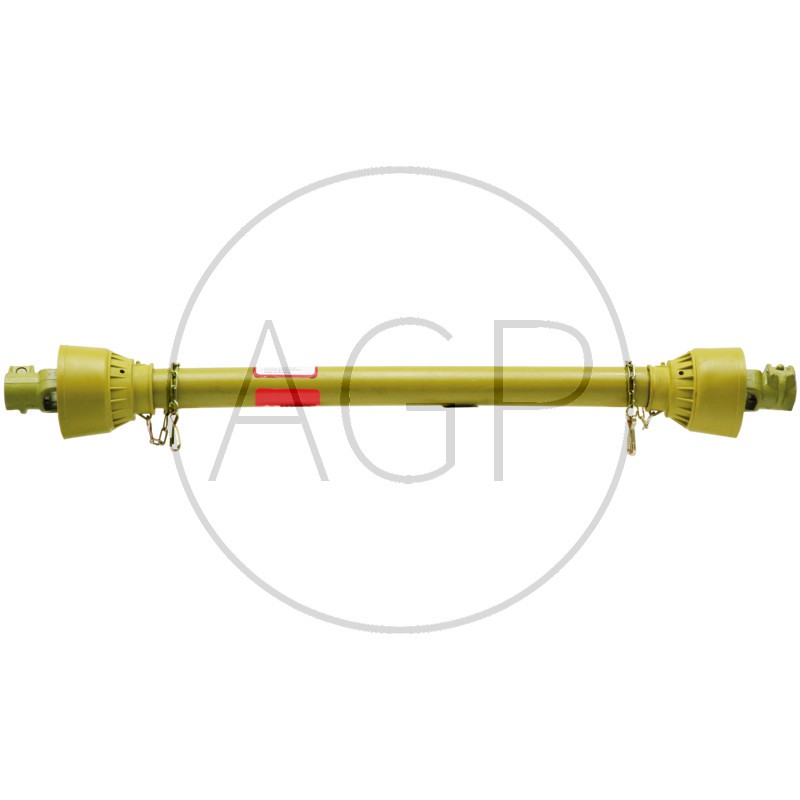

Kardan o délce 1210 mm o výkonu až 59 kW s citrónovým profilem

Kardanová / kloubová hřídel k traktoru – délka 1210 mm, citronový profil

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním nářadím. Díky robustní konstrukci, kvalitním křížům a profilované trubce typu citron je vhodná pro široké spektrum zemědělských strojů, kde je vyžadován spolehlivý přenos vysokého krouticího momentu při otáčkách 540 i 1000 ot/min. Uvedená pracovní délka 1210 mm (měřeno od středu křížku po střed křížku) je standardní rozměr, který lze bezpečně upravit zkrácením podle konkrétní kombinace traktoru a nářadí.

Použití

Kardan je určen pro zemědělské traktory pro přenos síly na sekačky, lisy na balíky, shrnovače, rozmetadla, mulčovače, rotavátory, čerpadla a další PTO poháněné stroje Použití je výhradně pro přenos výkonu mezi traktorem a pracovním strojem, v souladu s bezpečnostními pokyny výrobce.

Technické parametry

• Výkon při 540 ot/min: 39 kW / 53 PS
• Výkon při 1000 ot/min: 59 kW / 80 PS
• Maximální krouticí moment: 1202 Nm
• Celková délka: 1210 mm (od středu kříže po střed kříže)
• Konstrukční řada: 4
• Profil: citron (profilovaná trubka)

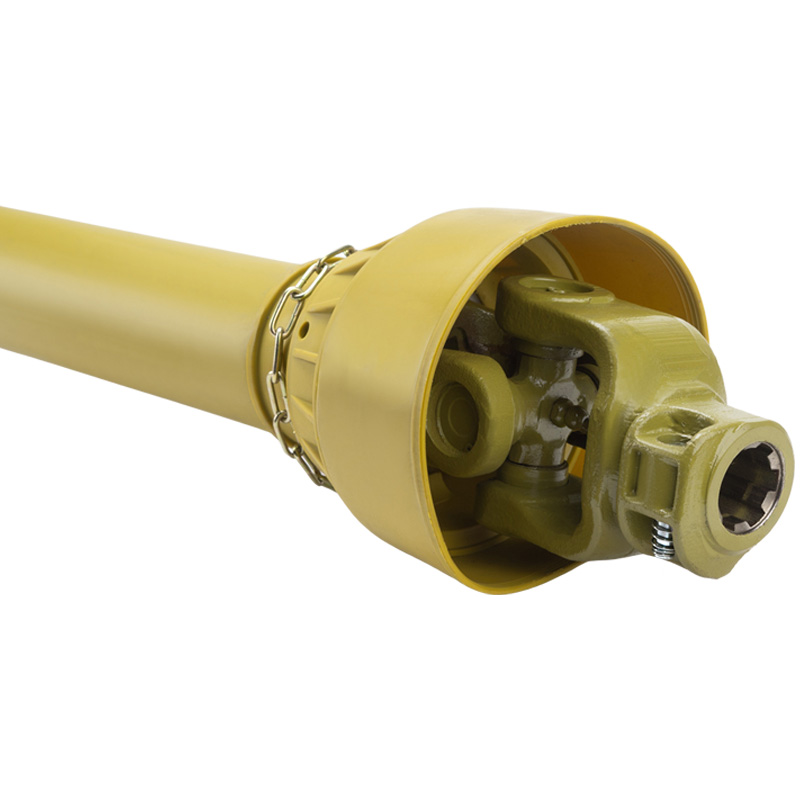

• Velikost křížků: 76 × 32 mm (šířka × průměr misky)
• Vnitřní trubka: 39,5 mm (tloušťka 5 mm)
• Vnější trubka: 48 mm (tloušťka 4 mm)
• Připojení vývodové hřídele: 1 3/8" – 6 zubů (běžná standardní šestidrážka)
• Zajištění k hřídeli pomocí zajišťovacího pružného kolíku

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je naprosto klíčová pro bezpečný provoz. Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze, jinak hrozí jeho poškození nebo destrukce převodovky.

Vzorec pro minimální přesah profilu

• P = 3 × D (kde P je minimální přesah profilu a D je průměr vnitřní profilové trubky)
• Tento vztah je zásadní a musí být dodržen v každé pracovní poloze stroje.

Postup při úpravě délky

1. Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
2. Kardan nesmí být vysunut o více než polovinu přesahu P.
3. Otevřete zámky a sejměte ochranné kryty.
4. Profilové trubky i ochranné kryty zkraťte o stejnou délku.
5. Odstraňte otřepy, namažte kluzné plochy a znovu sestavte.
6. Zkontrolujte délku, přesah a úhel natočení před prvním spuštěním.

Bezpečnostní informace

• Před použitím nutné přečíst návod
• Nepřekračujte maximální otáčky
• Provozujte pouze s neporušenými ochrannými kryty a řetízky
• Před montáží nebo demontáží vypněte motor a zajistěte proti spuštění

Maximální pracovní úhel:

• < 25° trvalý provoz
• < 45° krátkodobě
• > 45° pouze ve stojícím stavu

Údržba

• Mazání – každých 8 provozních hodin je nutné promazat klouby a ochranný plášť.
• Čištění – odstraňte nečistoty pomocí kartáče a jemného čisticího prostředku (bez agresivní chemie).
• Kryt a bezpečnostní štítky – v případě poškození je nutná okamžitá výměna.

Výhody kardanu

• vysoká mechanická odolnost
• přenos vysokého krouticího momentu
• citronový profil – plynulý chod
• možnost přesného zkrácení
• vhodný pro 540 i 1000 ot/min
• univerzální použití v zemědělství
