Kardan o délce 560 mm o výkonu až 18 kW s citronovým profilem

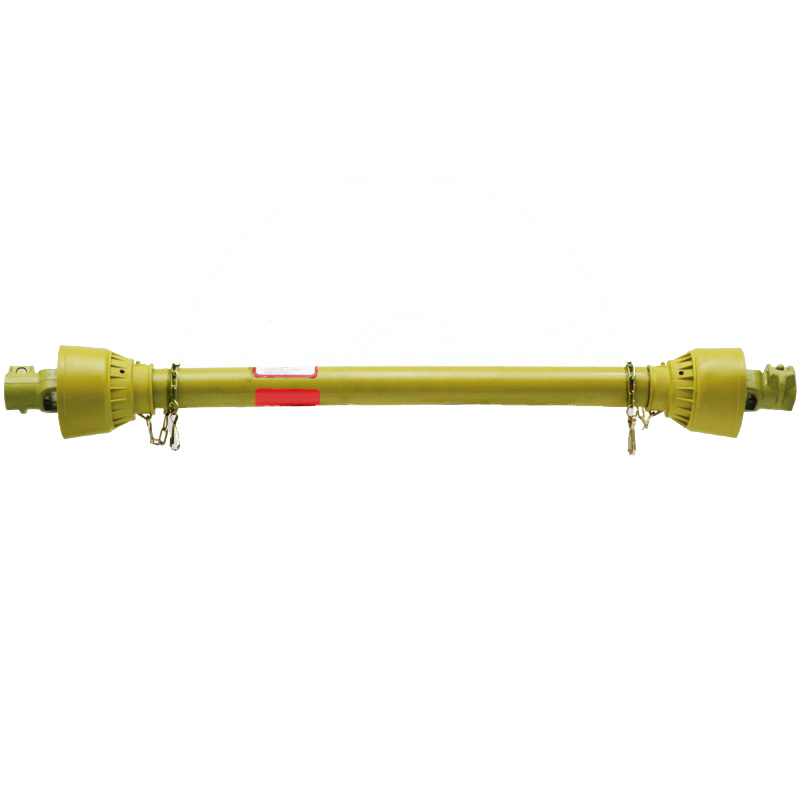

Kardanová hřídel o délce 560 mm o výkonu až 18 kW

Tato kloubová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním strojem u lehčích a středně zatěžovaných zemědělských aplikací. Díky kompaktní délce 560 mm a konstrukční velikosti 21 je ideální pro stroje s menší vzdáleností mezi traktorem a nářadím, kde je vyžadován spolehlivý a plynulý přenos výkonu při otáčkách 540 i 1000 ot/min. Kardan je vybaven profilovanými trubkami typu citron, které zajišťují pevné vedení obou částí hřídele, rovnoměrný přenos krouticího momentu a dlouhou životnost i při častém pohybu tříbodového závěsu. Díky standardnímu připojení 1 3/8" – 6 zubů na obou stranách je kompatibilní s většinou běžných traktorů a PTO nářadí.

Technické parametry

• Délka: 560 mm (měřeno od středu kříže po střed kříže)
• Konstrukční velikost: 21
• Výkon při 540 ot/min: 12 kW / 16 PS
• Výkon při 1000 ot/min: 18 kW / 24 PS
• Profil trubek: citron
• Rozměr vnitřní profilovaná trubka (citron): šířka 23,5 mm – tloušťka stěny 4 mm
• Rozměr vnější profilovaná trubka (citron): šířka 30 mm – tloušťka stěny 3 mm
• Připojení PTO (traktor / stroj): 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách
• Zajištění na hřídeli: posuvný kolík / posuvný kolík (na obou stranách)
• Rozměry křížů: 22 × 54,8 mm (na obou stranách)

Konstrukční vlastnosti

Profil citron zajišťuje:

• pevné a přesné vedení teleskopických částí
• rovnoměrný přenos točivého momentu
• snížení vibrací při provozu
• dlouhou životnost i při častém vysouvání a zasouvání kardanu

Použití kardanu

Tato kardanová hřídel je vhodná zejména pro lehčí a středně zatížené PTO stroje, například:

• sekačky a rotační sekačky
• rozmetadla hnojiv
• shrnovače píce
• čerpadla
• další lehčí PTO poháněná zařízení

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný provoz.

Minimální přesah profilu: P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Kardan nesmí pracovat v krajních polohách – ani zcela stažený, ani příliš vysunutý.

Postup úpravy délky:

1. Rozpojte obě poloviny kardanu a přiložte je mezi traktor a stroj v nejkratší pracovní poloze
2. Zkontrolujte přesah profilu
3. Sejměte ochranné kryty
4. Zkraťte profilové trubky i kryty o stejnou délku
5. Odstraňte otřepy, promažte kluzné plochy a sestavte zpět
6. Před spuštěním zkontrolujte délku, přesah a úhel natočení

Provoz, údržba a bezpečnost

• Před montáží nebo demontáží vždy vypněte motor traktoru
• Kardan pravidelně promazávejte (cca každých 8 provozních hodin)
• Řetízky ochranného krytu musí být správně upevněny
• Nikdy nemanipulujte s kardanem, pokud se otáčí
• Nečistěte ložiska tlakovou vodou

Certifikace a normy

Kardan splňuje platné bezpečnostní normy EU (CE) a je vhodný pro provoz v zemědělství i profesionálním nasazení.
