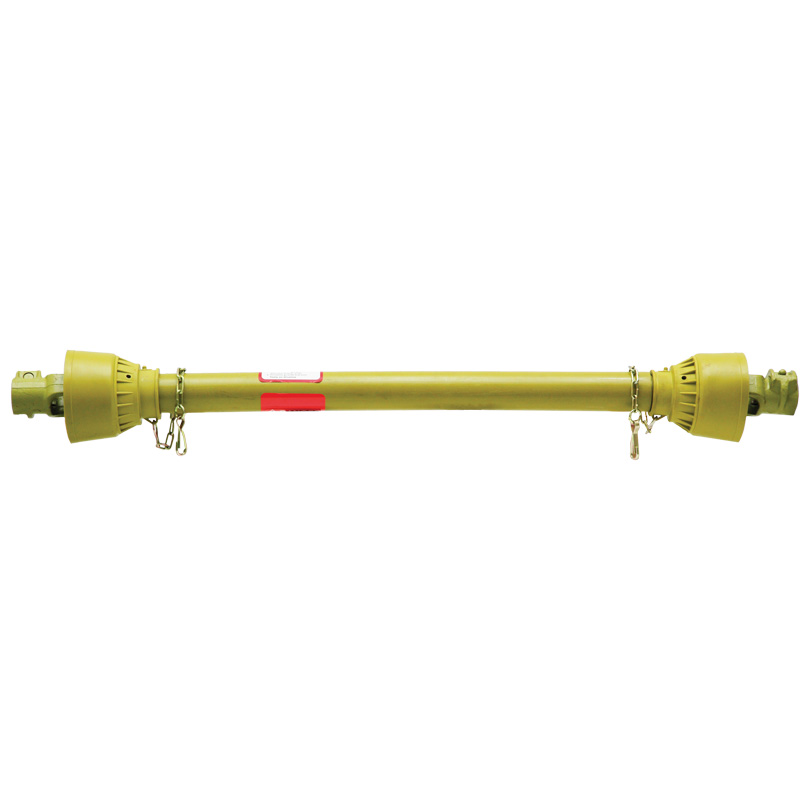

Kardan o délce 560 mm k pohonu zařízení za traktorem o výkonu 29 kW

Kardan k traktoru o délce 560 mm

Kloubová hřídel za traktor k pohonu závěsné techniky o délce 560 mm. Délka je měřena od středu křížku po střed křížku. Vnitřní profilovaná trubka kardanu je tvaru citrónu.

Rozměry a technické údaje

• Délka: 560 mm (měřeno od středu křížku po střed křížku)
• Výkon při 540 ot/min: 29 kW
• Výkon při 1000 ot/min: 45 kW
• Výkonnostní třída: 3
• Vnitřní profilová trubka "citrón" (označení trubek G3/G4)
• Zapojení: šestidrážka (1 3/8" 6 zubů)

Využití kardanové hřídele

Kardan slouží k pohonu zařízení za traktorem. Tento kardan už není slabý a ani silný, jedná se o takový střed. Využívá se například k pohonu štípačky, navijáku, rotavátoru, menšímu mulčovači a sekačce (bubnové i diskové), atd. Nejčastěji se využívá k štípačce za traktor například Zetor, dále za jiné značky traktorů a malotraktorů.

Připojení a zajištění kardanu

Připojení kardanu je k šesti drážkové vývodové hřídeli jak ze strany traktoru tak z druhé strany k připojení k příslušenství. Zajištění kardanu k hřídeli traktoru nebo příslušenství je pomocí pružného kolíku. Zajišťovací kolíček je vybaven pružinkou. Dále k zajištění kardanu slouží i řetízek který je na obou stranách, tento zajišťovací řetízek slouží proti pootočení kardanu, tak aby nehrozilo namotání uživatele na kardan. Kardan by se neměl točit s krytem, správně by se měli točit jen vnitřní díly a kryt kardanu by měl být nehybné. Proto se kardan zajišťuje řetízky. Řetízky dále slouží jako uchycení kardanu při odpojování, pomocí řetízku uchytíte kardan například k držáku třetího bodu apod. Tak aby "nevisel" kardan z vývodové hřídele.
