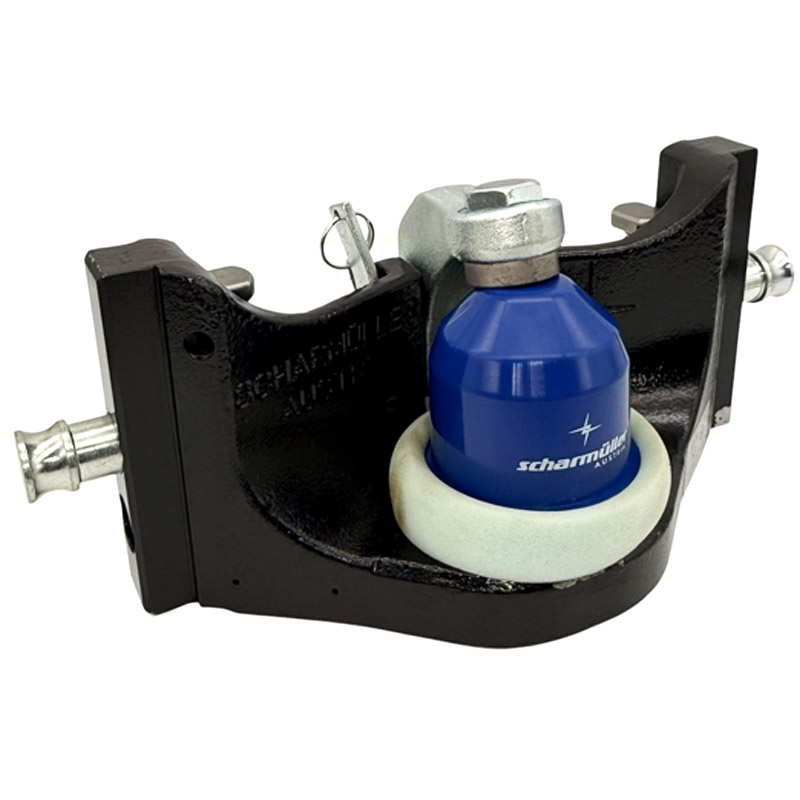

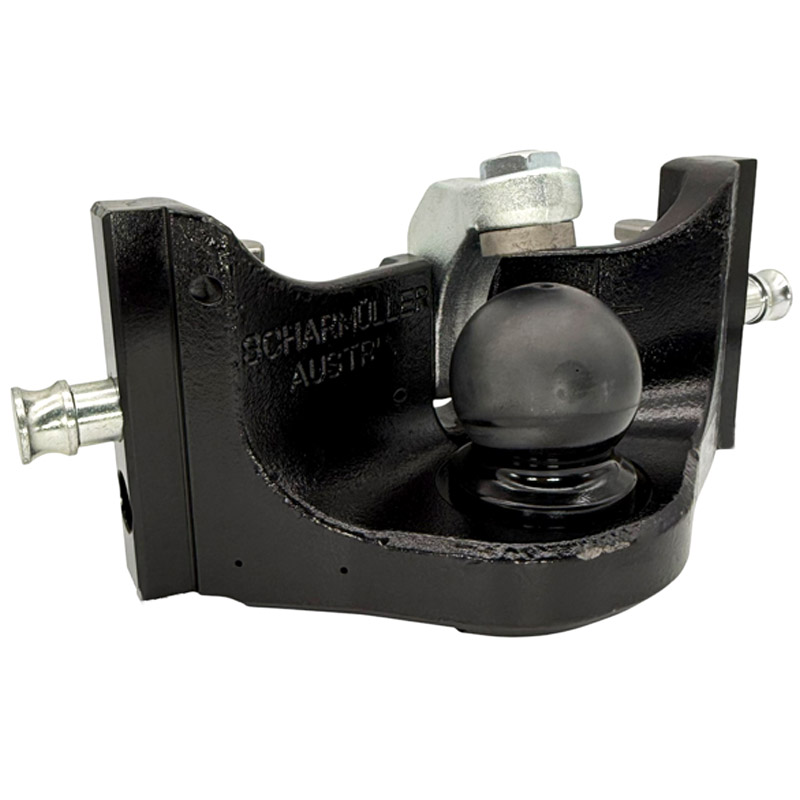

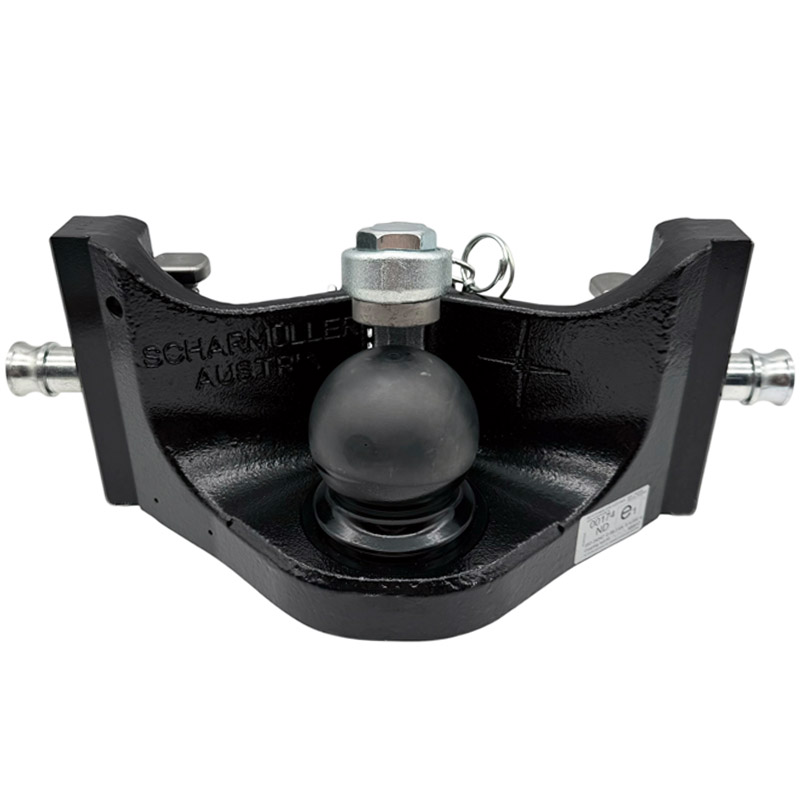

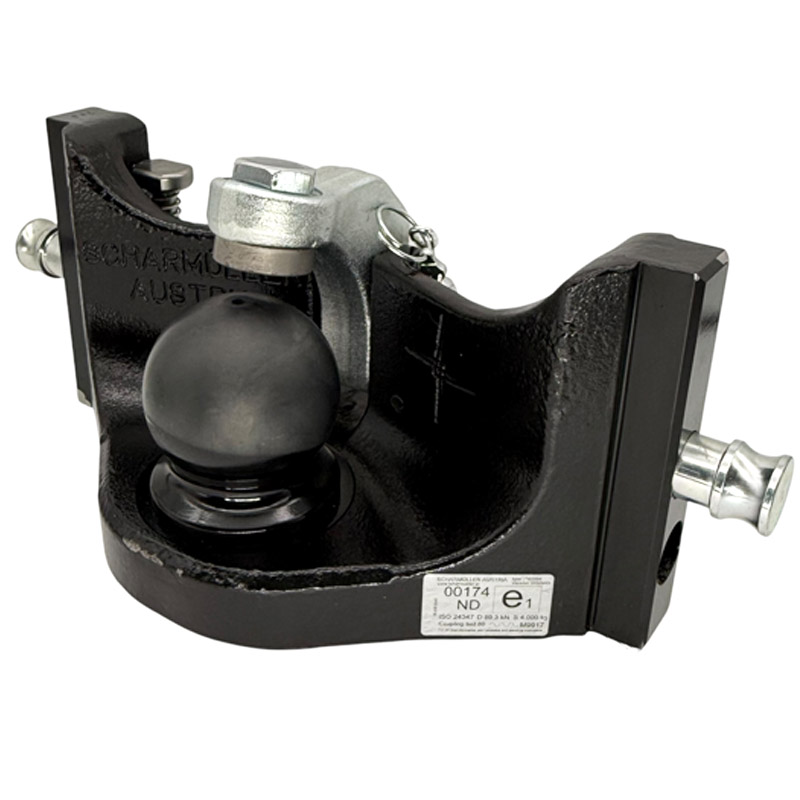

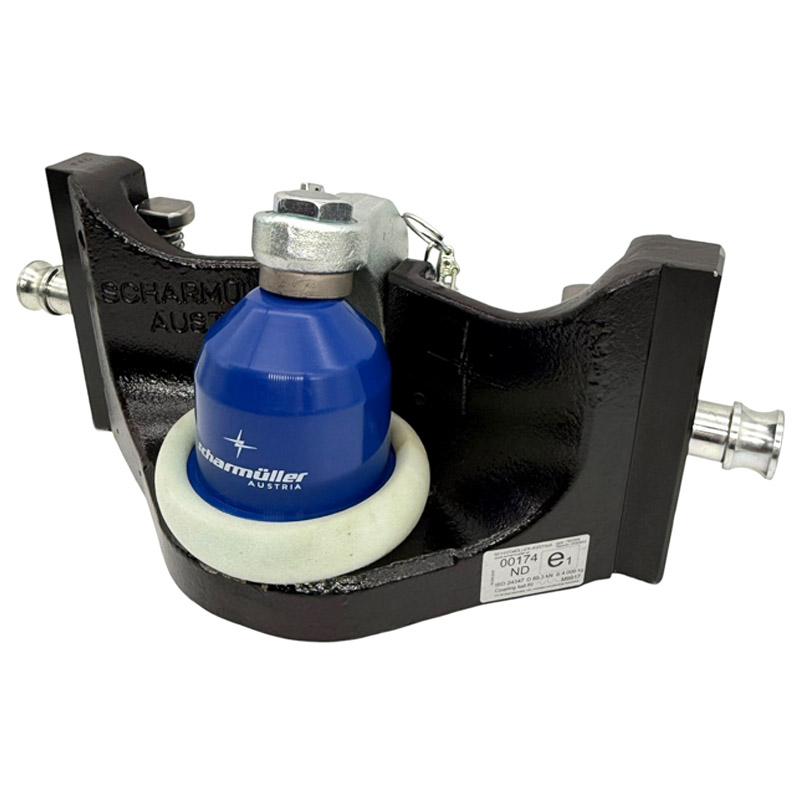

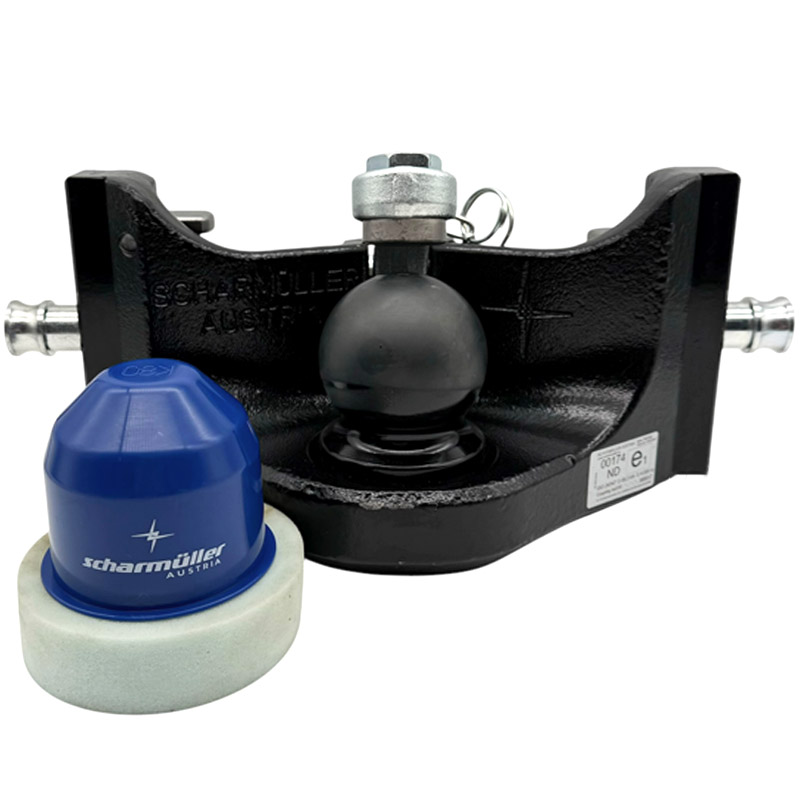

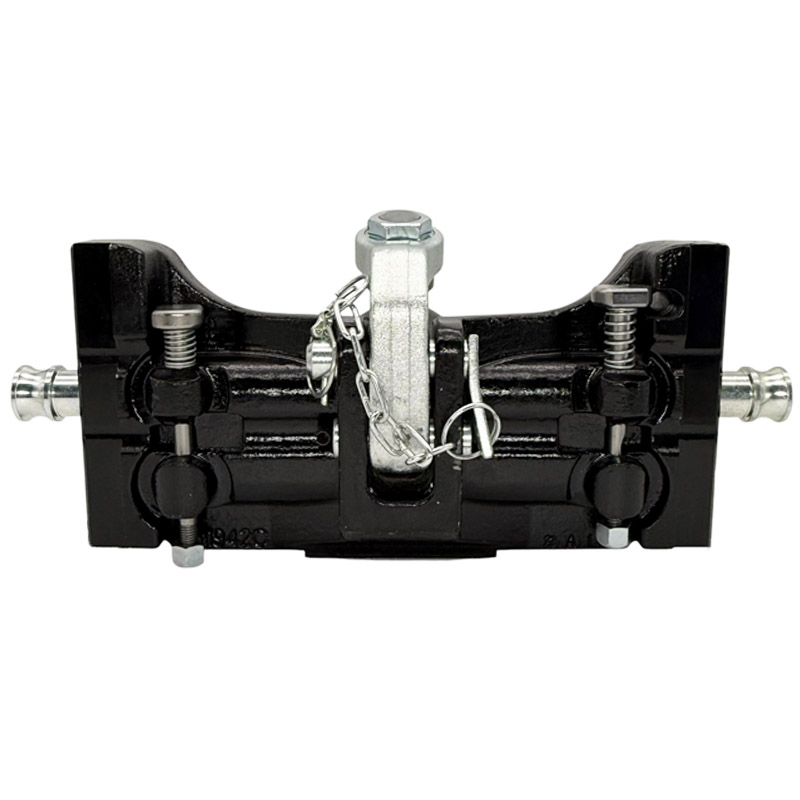

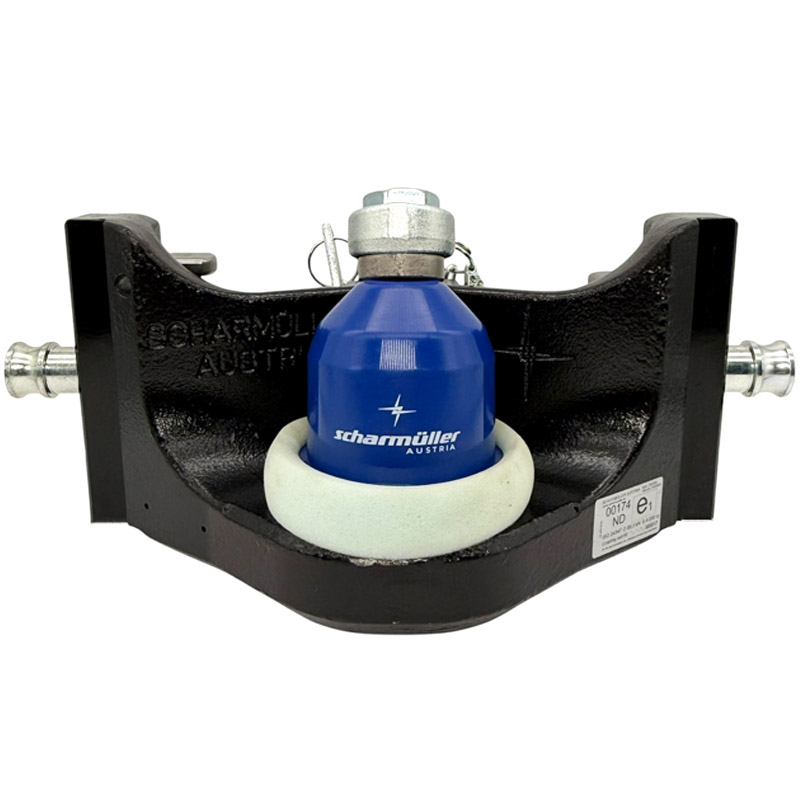

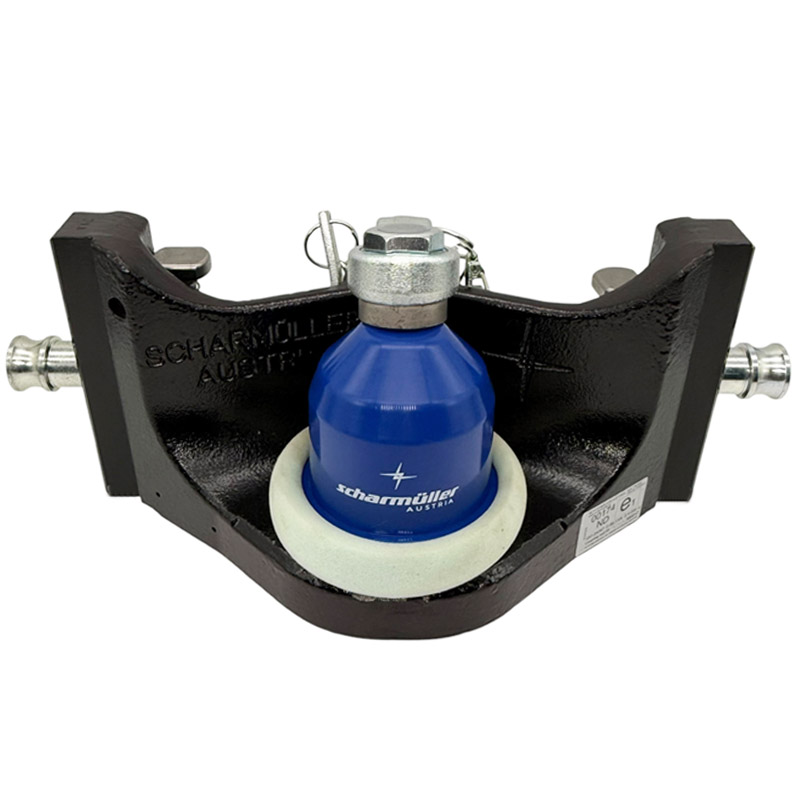

Závěs Scharmüller s koulí K80 do etáže traktoru o šířce 330 mm s bočními čepy 25 mm

Závěs Scharmüller K80 do etáže traktoru 330/32/25 | D 89,3 kN | 4 000 kg

Závěs Scharmüller s koulí K80 do etáže traktoru je robustní výškově stavitelný závěs určený pro traktory se závěsnou konzolí / etáží o rozměru 330/32/25. Slouží k bezpečnému připojení přívěsů, návěsů a zemědělské techniky vybavené závěsnou miskou pro kouli K80.

Tento závěs má šířku lišt 330 mm, šířku vedení 32 mm, boční zajišťovací čepy 25 mm, zatížení 4 000 kg a D-hodnotu 89,3 kN. Koule má standardní průměr 80 mm, což odpovídá systému K80 používanému u moderních traktorových závěsů.

Scharmüller je rakouský výrobce závěsové techniky a tento typ závěsu odpovídá kvalitě používané v prvovýbavě traktorů. Jedná se o pevné a profesionální řešení pro traktory, kde je požadována vysoká únosnost, přesné vedení v etáži a spolehlivé spojení s taženým strojem.

Technické parametry

• Originální kvalita Scharmüller Austria
• Závěs s koulí K80 do etáže traktoru
• Vhodné pro konzole / etáže 330/32/25

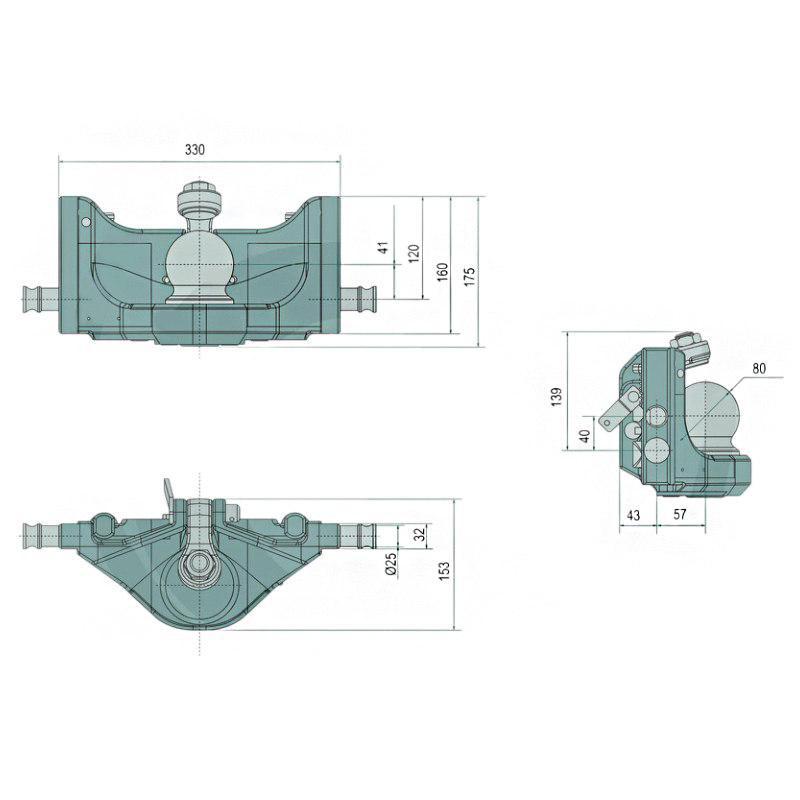

• Šířka lišt: 330 mm (šířka desky závěsu, měřeno bez čepů)
• Šířka vedení: 32 mm (drážka v etáži)
• Průměr bočních zajišťovacích čepů: 25 mm
• Hlava koule o průměru 80 mm, značí se jako K80
• Svislé zatížení 4 000 kg
• D-hodnota 89,3 kN
• Výška desky 160 mm
• Celková hloubka závěsu 153 mm
• Možnost dokoupení nuceného řízení
• Vhodné pro širokou škálu traktorů a zemědělských strojů
• Originální označení3.6330.44, 05 6330.45-A02, 05.6330.51-A02, 07.6330.42, 8002579, 8005113, 825A3030C, 825A3040C, AL176726, D0.017.8572.3, KB8329X

Vhodné pro značky traktorů

Tento závěs Scharmüller je v prvovýbavě u široké škály značek traktorů, například:

• Massey Ferguson modely: 3625, 3635, 3645, 3655, 5425, 5435, 5445, 5455, 5465, 5465 Perkins Motor, 5470, 5475 Perkins Motor, 5480, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 6445, 6455, 6460, 6465, 6470, 6475, 6480, 6485, 6490, 6495, 6497, 6499, 7619 Dyna 6, 7620 Dyna 6, 7622 Dyna 6, 7624 Dyna 6, 7626
• New Holland modely: BB920, BB930 AP, BB940 AP, BB950 AR, BB960 AR, BigBaler 870P TTD, BigBaler 890P TTD, BigBaler 1290R TTD, T4.55, T4.55 Tier 4a, T4.65, T4.65 Tier 4a, T4.75, T4.75 Tier 4a, T5.100, T5.110, T5.120, T5.110 Autocommand Stage V, T5.120 Autocommand Stage V, T5.130 Autocommand Stage V, T5.140 Autocommand Stage V, T5.110 Dynamic Command Stage V, T5.120 Dynamic Command Stage V, T5.130 Dynamic Command Stage V, T5.140 Dynamic Command Stage V, T6.120, T6.125, T6.140, T6.145, T6.150, T6.155, T6.160, T6.165, T6.175, T6.180, T7.165, T7.165S Classic Stage V, T7.170 Power Command, T7.170 Range Command, T7.185 Power Command, T7.185 Range Command, T7.190, T7.195, T7.195S Standard Stage V, T7.200 Power Command, T7.200 Range Command, T7.210, T7.215, T7.215S Standard Stage V, T7.220, T7.230, T7.230 Stage V, T7.235, T7.245, T7.245 Stage V, T7.250, T7.260, T7.260 Stage V, T7.275, T7.290, T7.315, T7.200 Autocommand, T7.225 Autocommand, T7.230 Autocommand Stage V, T7.245 Autocommand Stage V, T7.260 Autocommand Stage V, T7.270 Autocommand, T7.270 Autocommand Stage V, T7.290 Autocommand Stage V, T7.315 Autocommand Stage V, T7.340 Autocommand Stage V, T8.275 Tier 4a, T8.300 Tier 4a, T8.320 Tier 4b CVT, T8.320 Tier 4b PST, T8.330 Tier 4a, T8.350 Tier 4b CVT, T8.350 Tier 4b PST, T8.360 Tier 4a, T8.380 Tier 4b CVT, T8.380 Tier 4b PST, T8.390 Tier 4a, T8.410 Tier 4b CVT, T8.410 Tier 4b PST, T8.420 Tier 4a CVT, T8.435 Tier 4b CVT, T9.390, T9.450, T9.505, T9.560, T9.615, T9.670, T6010 Tier 3, T6020 Tier 3, T6030 Tier 3, T6040 Tier 3, T6050 Tier 3, T6060 Tier 3, T6070 Tier 3, T6030 Power Command, T6050 Power Command, T6070 Power Command, T6080 Power Command, T6090 Power Command, T7030 Autocommand, T7030 Power Command, T7040 Autocommand, T7040 Power Command, T7050 Autocommand, T7050 Power Command, T7060 Autocommand, T7060 Power Command, T7070 Autocommand, T7510, T7520, T7530, T7540, T7550, T8020, T8030, T8040, T8050, T9020, T9030, T9040, T9050, T9060, TG210, TG215, TG230, TG245, TG255, TG285, TG305, TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TS90, TS100, TS110, TS115, TS125A Plus/Deluxe, TS135A Plus/Deluxe, TS100A Delta, TS110A Delta, TS115A Delta, TVT135, TVT145, TVT155, TVT170, TVT190, TVT195
• Same modely:Iron 130, Iron 140, Iron 150, Iron 150.7, Iron 160, Iron 165.7, Iron 175, Iron 180.7, Iron 185
• Steyr modely: 8045, 8055, 8060, 8065, 8070, 8075, 8080, 8085, 8090, 8095, 942, 948, 955, 964, 970, 9078, 9086, 9094, 9080 MT, 9085 MT, 9090 MT, 9095 MT, 9100 MT, 9105 MT, 9105, 9115, 9125, 9145, 9220, 9250, 9270, 6185 Absolut CVT Stage V, 6200 Absolut CVT Stage V, 6220 Absolut CVT Stage V, 6240 Absolut CVT Stage V, 6260 Absolut CVT Stage V, 6280 Absolut CVT Stage V, 6130 CVT, 6135 CVT, 6140 CVT, 6145 CVT, 6150 CVT, 6155 CVT, 6160 CVT, 6165 CVT, 6170 CVT, 6175 CVT, 6180 CVT, 6185 CVT, 6190 CVT, 6195 CVT, 6200 CVT, 6205 CVT, 6210 CVT, 6215 CVT, 6220 CVT, 6230 CVT, 6240 CVT, CVT 120, CVT 130, CVT 150, CVT 170, 4100 Expert CVT Stage V, 4110 Expert CVT Stage V, 4120 Expert CVT Stage V, 4130 Expert CVT Stage V, 6150 Impuls CVT Stage V, 6165 Impuls CVT Stage V, 6175 Impuls CVT Stage V, 4055 S Kompakt, 4055 S Kompakt Tier 4a, 4065 S Kompakt, 4065 S Kompakt Tier 4a, M 948, M 952, M 958, M 963, M 968, M 975, 9080 M, 9090 M, 9100 M, M 9078, M 9083, M 9086, M 9094, 4100 Profi Tier 3, 4110 Profi Classic Tier 3, 4110 Profi Tier 3, 4110 Profi Tier 3 SerialNo ZBF60001, 4115 Profi Tier 3, 4120 Profi Tier 3, 4120 Profi Tier 3 SerialNo ZBF60001, 4130 Profi Tier 3, 4130 Profi Tier 3 SerialNo ZBF60001, 6115 Profi Tier 3, 6125 Profi Classic Tier 3, 6125 Profi Tier 3, 6125 Profi Tier 3 SerialNo ZBF60001, 6135 Profi, 6140 Profi Classic Tier 3, 6140 Profi Tier 3, 6140 Profi Tier 3 SerialNo Z*BF60001, 4110 Profi CVT Tier 4, 4115 Profi CVT Tier 4b, 4120 Profi CVT Tier 4, 4125 Profi CVT Tier 4b, 4130 Profi CVT Tier 4, 4135 Profi CVT Tier 4b, 4145 Profi CVT Tier 4b, 6145 Profi CVT Stage V, 6250 Terrus, 6270 Terrus, 6300 Terrus
• Belarus modely: 102, 510, 512, 520, 522, 550, 552, 570, 572, 590, 800, 820, 890, 892, 900, 950, 592, 920, 952, 1025, 1221, 50, 80, 82
• Case IH modely: 2120 Pro, 2130 Pro, 2140 Pro, 2150 Pro, 433, 440, 533, 540, 633, 640, 733, 740, 833, 840, 933, 940, 946, 1046, C 42, C 48, C 55, C 64, C 70, CS 48, CS 52, CS 58, CS 63, CS 68, CS 75, CS 78, CS 80 Pro, CS 85 Pro, CS 86, CS 90 Pro, CS 94, CS 95 Pro, CS 105 Pro, CS 110, CS 120, CS 130, CS 150, CVX 120, CVX 130, CVX 140, CVX 150, CVX 160, CVX 170, CVX 175, CVX 195, CVX 1135, CVX 1145, CVX 1155, CVX 1170, CVX 1190, CVX 1195, 1246, 1255, 1255 XL, 1455, 1455 XL, Farmall 55A, Farmall 65A Tier 3, Farmall 75A Tier 3, Farmall 55C, Farmall 65C, Farmall 75C, LBX322S, LBX422S, LBX432S, Magnum 225, Magnum 235 Tier 4a CVT, Magnum 250, Magnum 250 Tier 4b CVT/CVX, Magnum 260 Tier 4a CVT, Magnum 280, Magnum 280 Tier 4b CVT/CVX, Magnum 290 Tier 4a CVT, Magnum 310, Magnum 310 Tier 4b CVT/CVX, Magnum 315 Tier 4a CVT, Magnum 335, Magnum 340 Tier 4a CVT/CVX, Magnum 340 Tier 4b CVT/CVX, Magnum 370 Tier 4a CVT, Magnum 380 Tier 4b CVT, Magnum 7110, Magnum 7120, Magnum 7130, Magnum 7140, Magnum 7150, Magnum 7210, Magnum 7220, Magnum 7230, Magnum 7240, Magnum 7250, Magnum 8910, Magnum 8920, Magnum 8930, Magnum 8940, Magnum 8950, Maxxum 115 Tier 3, Maxxum 125 Tier 3, Maxxum 135, Maxxum 145, Maxxum 150, Maxxum 5120, Maxxum 5130, Maxxum 5140, Maxxum 5150, Maxxum 5220, Maxxum 5230, Maxxum 5240, Maxxum 5250, Maxxum 110 EP Tier 4, Maxxum 115 EP Tier 4, Maxxum 120 EP Tier 4, Maxxum 125 EP Tier 4, Maxxum 130 EP Tier 4, Maxxum 140 EP Multicontroller Tier 4, MX 100 Maxxum, MX 110 Maxxum, MX 120 Maxxum, MX 135 Maxxum, MX 150 Maxxum, MX 170 Maxxum, MX 180 Magnum, MX 200 Magnum, MX 210 Magnum, MX 220 Magnum, MX 230 Magnum, MX 240 Magnum, MX 255 Magnum, MX 270 Magnum, MX 285 Magnum, MXM 120, MXM 130, MXM 140, MXM 155, MXM 175, MXM 190, MXU 100, MXU 110, MXU 110 Maxxum X-Line, MXU 115, MXU 115 Maxxum X-Line, MXU 125, MXU 130 Maxxum X-Line, MXU 135, Optum 250, Optum 270, Optum 300, Puma 125, Puma 130, Puma 130 CVX, Puma 140, Puma 145, Puma 145 CVX, Puma 150 Tier 4b, Puma 150 CVX, Puma 155, Puma 160, Puma 160 CVX, Puma 165, Puma 165 Tier 4b, Puma 165 CVX, Puma 170, Puma 170 CVX, Puma 175, Puma 180, Puma 180 CVX, Puma 185, Puma 185 Tier 4b, Puma 185 CVX, Puma 185 Multicontroller Stage V, Puma 195, Puma 195 CVX, Puma 200, Puma 200 Tier 4b, Puma 200 CVX, Puma 200 Multicontroller Stage V, Puma 210, Puma 210 CVX, Puma 215, Puma 215 CVX, Puma 220 Tier 4b, Puma 220 CVX Stage V, Puma 220 Multicontroller Stage V, Puma 225 CVX, Puma 230 CVX, Puma 240 CVX Stage V, Quadtrac 450, Quadtrac 470, Quadtrac 500, Quadtrac 540 Tier 4b, Quadtrac 550, Quadtrac 580 Tier 4b, Quadtrac 600, Quadtrac 620 Tier 4b, Steiger 350, Steiger 370 Tier 4b, Steiger 400, Steiger 420, Steiger 450, Steiger 470, Steiger 500, Steiger 540 Tier 4b, Steiger 550, Steiger 580 Tier 4b, Steiger 600, Steiger 620 Tier 4b, Vestrum 100 Activedrive Stage V, Vestrum 110 Activedrive Stage V, Vestrum 120 Activedrive Stage V, Vestrum 130 Activedrive Stage V
• Challenger modely: MT 525B AutoPower VI Tier 3, MT 535B AutoPower VI, MT 545B AutoPower VI, MT 555B AutoPower VI, MT 565B, MT 575B AutoPower VI Tier 3 (Caterpillar Motor), MT 585B AutoPower VI, MT 595B AutoPower VI, MT835, MT845, MT855, MT865
• Claas modely: Ares 546, Ares 547, Ares 556, Ares 557, Ares 566, Ares 567, Ares 577, Ares 616, Ares 617, Ares 656, Ares 657, Ares 696, Ares 697, Ares 816, Ares 826, Ares 836, Arion 410, Arion 420, Arion 430, Arion 440, Arion 450, Arion 460, Arion 510, Arion 520, Arion 530, Arion 540, Arion 610, Arion 620, Arion 630, Arion 640, Axion 800, Axion 810, Axion 820, Axion 830, Axion 840, Axion 850, Axion 870, Nectis 217, Nectis 227, Nectis 237, Nectis 257, Nectis 267
• Deutz-Fahr modely: 7210 TTV Agrotron, Agrotron 106, Agrotron 115, Agrotron 135, Agrotron 6.05, Agrotron 6.15, Agrotron 6.20, Agrotron 6.30, Agrotron 6.45, Agrotron M 410, Agrotron M 420, Agrotron M 600, Agrotron M 610, Agrotron M 615, Agrotron M 620, Agrotron M 625, Agrotron M 640, Agrotron M 650, Agrotron 106 MK3, Agrotron 110 MK3, Agrotron 115 MK3, Agrotron 120 MK3, Agrotron 135 MK3, Agrotron 150 MK3, Agrotron 165 MK3, Agrotron New 108, Agrotron New 110, Agrotron New 118, Agrotron New 120, Agrotron New 128, Agrotron New 130, Agrotron New 140, Agrotron New 150, Agrotron New 150.7, Agrotron New 155, Agrotron New 165.7, Agrotron New 180.7, Agrotron TTV 630
• Doppstadt modely: Trac 130, Trac 150, Trac 180, Trac 200
• Fendt modely: Fendt 1149 MT, Fendt 1154 MT, Fendt 1159 MT, Fendt 1165 MT
• Hürlimann modely: XL-130, XL-140, XL-150, XL-150.7, XL-160, XL-165.7, XL-180.7
• John Deere modely: 5075GF, 5075GL, 5075GN, 5075GV, 5080GF, 5080GV, 5085GL, 5090GF, 5090GH, 5090GV, 5100GV, 5105GF, 5215, 5315, 5515, 5615
• Krone modely: Big Pack 890, Big Pack 1270, Big Pack 1290, Big Pack 12130
• Lamborghini modely: R6.130, R6.140, R6.150, R6.150.7, R6.160, R6.165.7, R6.185
• Lindner modely: Geotrac 50, Geotrac 60, Geotrac 63, Geotrac 64, Geotrac 65, Geotrac 70, Geotrac 73, Geotrac 74, Geotrac 75, Geotrac 80, Geotrac 83, Geotrac 84, Geotrac 85, Geotrac 93, Geotrac 94, Geotrac 100, Geotrac 103, Geotrac 104

Uvedený seznam nemusí obsahovat všechny kompatibilní modely. Při výběru doporučujeme řídit se hlavně podle rozměru etáže 330/32/25, průměru bočních čepů, šířky vedení, D-hodnoty, zatížení a originálního označení původního závěsu.

Co je závěs K80

Závěs K80 je kulový závěsný systém s koulí o průměru 80 mm. Používá se u moderních traktorů a zemědělské techniky pro připojení přívěsů, návěsů, cisternových vozů, rozmetadel, senážních vozů a dalších tažených strojů.

Výhody systému K80:

• velká kontaktní plocha mezi koulí a závěsnou miskou
• stabilní spojení traktoru a stroje
• vhodné pro vyšší svislé zatížení
• menší vůle oproti opotřebeným čepovým závěsům
• dobré vedení taženého stroje při práci i přepravě
• vhodné pro moderní zemědělské soupravy

K80 je dnes velmi časté řešení u výkonnějších traktorů a těžších zemědělských přívěsů.

Co znamená rozměr 330/32/25

Rozměr 330/32/25 označuje základní montážní rozměry závěsu do etáže traktoru:

• 330 mm = šířka lišt závěsu
• 32 mm = šířka vedení do drážky konzole traktoru
• 25 mm = průměr bočních zajišťovacích čepů

Tyto rozměry musí odpovídat konzoli / etáži na traktoru. Pokud nesedí šířka vedení nebo průměr čepů, závěs nebude možné bezpečně usadit nebo zajistit.

Před objednáním doporučujeme změřit původní závěs nebo konzoli traktoru.

D-hodnota 89,3 kN – proč je důležitá

D-hodnota vyjadřuje dynamické zatížení závěsu mezi tažným vozidlem a taženým strojem. Udává se v kN a používá se pro posouzení, zda je závěs vhodný pro danou kombinaci traktoru a taženého zařízení. Walterscheid popisuje D-hodnotu jako teoretickou vodorovnou sílu mezi tažným vozidlem a přívěsem.

U tohoto závěsu je D-hodnota:

• 89,3 kN

To je důležitý údaj zejména u těžších přívěsů, rozmetadel, cisteren, senážních vozů a dalších strojů, kde při jízdě a práci vznikají dynamické rázy. Při výběru závěsu vždy ověřte, že D-hodnota odpovídá požadavkům traktoru a taženého stroje.

Zatížení 4 000 kg

Závěs má povolené zatížení 4 000 kg. Tento údaj je důležitý hlavně u strojů, které přenášejí vyšší svislé zatížení na závěs traktoru.

V praxi jde například o:

• návěsy
• cisterny
• rozmetadla
• senážní vozy
• přepravní vozy
• další těžší tažené stroje

U tažené techniky nestačí řešit pouze celkovou hmotnost stroje. Důležité je také zatížení na závěs, D-hodnota a schválené hodnoty traktoru i připojeného zařízení.

Možnost dokoupení nuceného řízení

K tomuto závěsu lze dokoupit také nucené řízení. To je důležité u některých tažených strojů s řízenou nápravou, kde je potřeba mechanicky nebo hydraulicky přenášet pohyb mezi traktorem a návěsem.

Nucené řízení se používá například u:

• senážních vozů
• cisteren
• rozmetadel
• velkoobjemových přívěsů
• návěsů s řízenou nápravou

Výhody nuceného řízení:

• lepší kopírování stopy traktoru
• menší poškození půdy při zatáčení
• menší namáhání pneumatik
• lepší manévrovatelnost soupravy
• vhodné pro těžší a delší zemědělské soupravy

Pokud používáte návěs nebo přívěs s řízenou nápravou, doporučujeme ověřit možnost doplnění nuceného řízení podle konkrétního typu stroje.

Kvalita Scharmüller – prvovýbavové provedení

Scharmüller patří mezi známé výrobce závěsové techniky pro zemědělské traktory a pracovní stroje. Závěsy této značky jsou konstruované pro vysoké zatížení, přesné uložení v etáži a dlouhou životnost v náročném provozu.

Výhody provedení Scharmüller:

• robustní konstrukce
• přesné vedení v konzoli traktoru
• kvalitní zajišťovací prvky
• vysoká provozní bezpečnost
• vhodné pro profesionální zemědělské použití
• kvalita odpovídající originálnímu dílu

Tento závěs je vhodný jako náhrada původního závěsu tam, kde požadujete pevné, bezpečné a kvalitní řešení v úrovni prvovýbavy.

Důležitá poznámka k výběru

Při výběru závěsu doporučujeme zkontrolovat:

• šířku lišt 330 mm
• šířku vedení 32 mm
• průměr bočních čepů 25 mm
• průměr koule 80 mm
• zatížení 4 000 kg
• D-hodnotu 89,3 kN
• výšku desky 160 mm
• celkovou hloubku závěsu 153 mm
• originální označení původního závěsu
• kompatibilitu s konzolí / etáží traktoru

Nejste si jistí kompatibilitou? Pošlete nám fotografii původního závěsu, rozměry etáže traktoru nebo originální označení dílu a rádi ověříme správný závěs.

Doporučení k montáži

Při montáži doporučujeme:

• zkontrolovat stav vodicích lišt v etáži traktoru
• ověřit, zda závěs volně zajíždí do drážek konzole
• zkontrolovat průměr a stav bočních zajišťovacích čepů
• zajistit závěs pouze odpovídajícími čepy
• zkontrolovat stav koule K80 a zajišťovacího mechanismu
• před připojením stroje očistit kouli i závěsnou misku
• pravidelně kontrolovat vůle, opotřebení a mazání podle doporučení výrobce

Závěs musí být v etáži vždy správně usazen a bezpečně zajištěn. Opotřebené čepy, vymačkané vedení nebo poškozená koule mohou snížit bezpečnost celé soupravy.

Kdy závěs vyměnit

Závěs doporučujeme vyměnit nebo odborně zkontrolovat, pokud:

• je koule K80 výrazně opotřebená
• je poškozený zajišťovací mechanismus
• závěs má vůli v etáži traktoru
• jsou opotřebené boční zajišťovací čepy
• je poškozená nebo deformovaná deska závěsu
• závěs byl přetížen
• jsou nečitelné typové nebo schvalovací údaje
• při jízdě vznikají rázy nebo neobvyklé zvuky

Opotřebený závěs může způsobovat vůle, rázy v soupravě a zvýšené namáhání traktoru i taženého stroje.

Zajímavost z praxe

U závěsů K80 se často řeší pouze průměr koule, ale stejně důležité jsou také D-hodnota, svislé zatížení a rozměr etáže. Dva závěsy s koulí K80 nemusí mít stejné zatížení ani stejnou kompatibilitu s konzolí traktoru. Při výměně proto nestačí hledat pouze „kouli K80“. Vždy je potřeba zkontrolovat také rozměr 330/32/25, zatížení 4 000 kg a D-hodnotu 89,3 kN.

Praktická rada

Před sezónou doporučujeme zkontrolovat vůli mezi koulí K80 a závěsnou miskou taženého stroje. Nadměrná vůle zvyšuje rázy při rozjezdu, brzdění a jízdě po nerovnostech. Pravidelná kontrola a správné mazání prodlužují životnost závěsu i závěsné misky taženého stroje.
