Sauermann závěs Piton-Fix 330/31,4/25 mm do etáže traktoru

Sauermann závěs Piton-Fix 330/31,4/25 mm do etáže traktoru

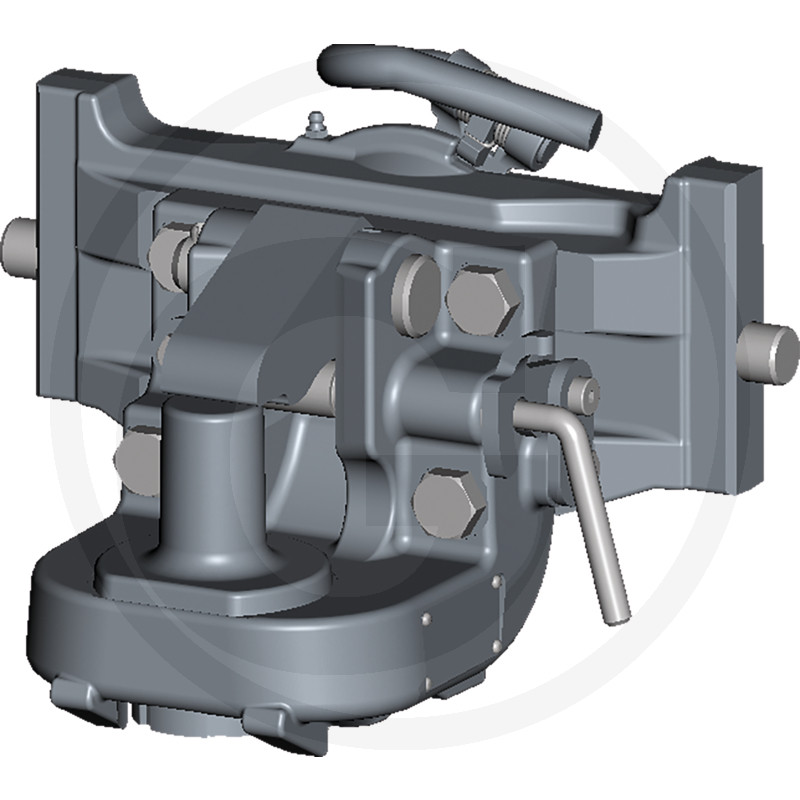

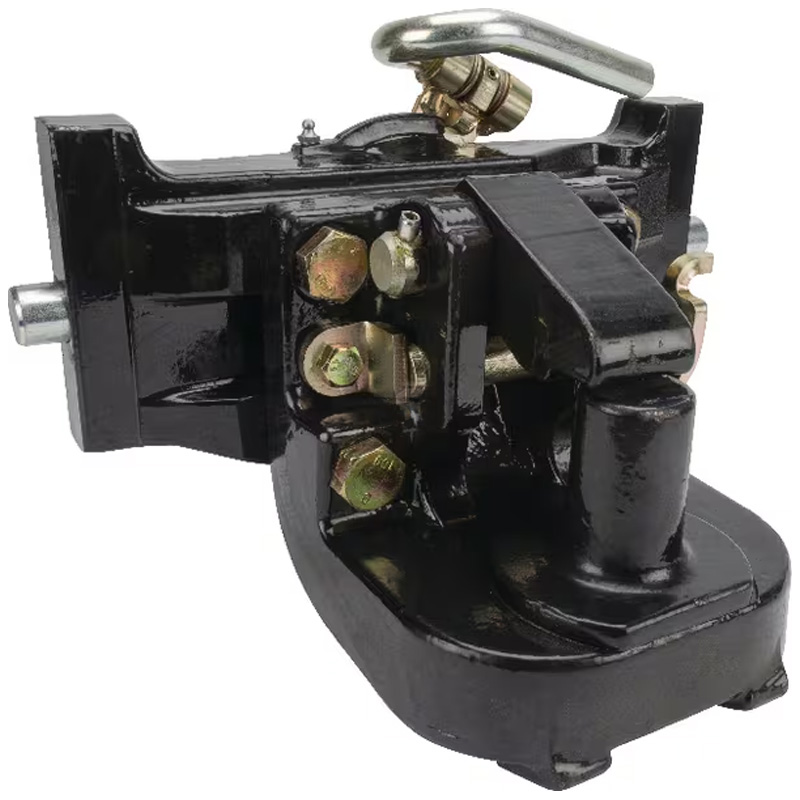

Etážový závěs Sauermann Piton-Fix je robustní tažné zařízení určené pro montáž do etáže / konzole traktoru. Slouží k bezpečnému připojení zemědělských přívěsů, cisteren, rozmetadel, návěsů a další tažené techniky vybavené odpovídajícím tažným okem. Tento závěs je vhodný pro konzole se šířkou 330 mm, šířkou vedení 31,4 mm a bočními zajišťovacími čepy o průměru 25 mm. Díky posuvnému etážovému provedení lze závěs výškově nastavit v konzoli traktoru podle typu připojeného stroje. Jedná se o kvalitní závěs Sauermann, výrobce tažných systémů pro zemědělskou techniku. U obdobného provedení Sauermann 330 / 25 / 31,4 mm je uváděna nosnost 3000 kg, D-hodnota 92 kN, výškové nastavení, aretace posuvným čepem a práškově lakované provedení.

Výhody

• Kvalitní Sauermann Piton-Fix závěs
• Etážové provedení do konzole traktoru
• Rozměr 330 / 31,4 / 25 mm
• Svislé zatížení 3000 kg / 3 t
• D-hodnota 92 kN
• Výškově nastavitelný v konzoli traktoru
• Pevné uchycení pomocí bočních čepů
• Vhodné pro těžší zemědělskou techniku

Technické parametry

• Typ: Etážový závěs Piton-Fix
• Výrobce: Sauermann
• Šířka závěsu: 330 mm
• Šířka vedení / ližiny: 31,4 mm
• Průměr bočních čepů: 25 mm
• Zatížení: 3000 kg
• Zatížení podpěry S: 3 t
• D-hodnota: 92 kN
• Montáž: do etáže / konzole traktoru
• Provedení: Piton-Fix

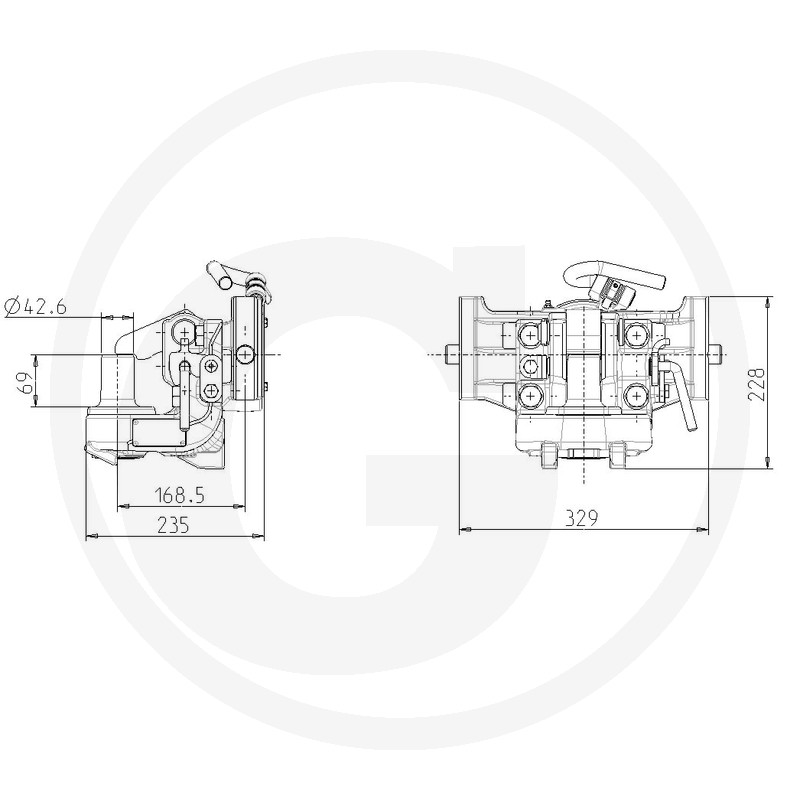

Co znamená rozměr 330 / 31,4 / 25 mm

Označení 330 / 31,4 / 25 mm určuje montážní rozměry závěsu:

• 330 mm = šířka závěsu do konzole
• 31,4 mm = šířka vedení / ližiny v drážce konzole
• 25 mm = průměr bočních zajišťovacích čepů

Při výběru je nutné tyto rozměry porovnat s vaší konzolí traktoru. I malý rozdíl v šířce vedení nebo průměru čepů může znamenat, že závěs nebude do etáže správně pasovat.

Vysvětlení D-hodnoty a S-hodnoty

• D-hodnota 92 kN je technický údaj, který vyjadřuje teoretické dynamické zatížení mezi tažným vozidlem a přívěsem. Používá se pro posouzení zatížitelnosti tažného zařízení při provozu soupravy.
• S-hodnota 3 t / 3000 kg označuje maximální svislé zatížení působící na závěs. Jinými slovy jde o zatížení, které přenáší tažné oko nebo návěs směrem dolů na závěs traktoru.

K čemu slouží závěs Piton-Fix

Závěs Piton-Fix se používá pro připojení tažené techniky s odpovídajícím tažným okem. Je oblíbený hlavně u zemědělských souprav, kde je potřeba pevný, robustní a bezpečný tažný bod.

Vhodný je například pro:

• zemědělské přívěsy
• fekální a kejdařské vozy
• cisterny
• rozmetadla
• návěsy
• přepravníky
• lisy
• další taženou zemědělskou techniku

Výhodou systému Piton-Fix je pevné usazení tažného oka a vysoká mechanická odolnost při práci v terénu.

Výhoda etážového provedení

Etážové provedení umožňuje nastavit výšku závěsu podle konkrétního přívěsu nebo nářadí. To je důležité pro správnou geometrii soupravy, rovnoměrné zatížení a bezpečný provoz.

Výhody výškového nastavení:

• lepší přizpůsobení různým přívěsům
• správná poloha tažného oka
• menší namáhání závěsu a ojí
• pohodlnější připojení techniky
• univerzálnější použití jednoho traktoru

U traktoru, který pracuje s více druhy přípojné techniky, je etážový závěs velmi praktické řešení.

Zajímavost z praxe

U závěsů do etáže je velmi důležité nesledovat pouze šířku závěsu, ale také šířku vedení a průměr zajišťovacích čepů. Dva závěsy mohou mít podobný vzhled, ale pokud se liší například vedení 31,4 mm vs. 32 mm nebo průměr bočních čepů, nemusí být správně zaměnitelné.

Proto doporučujeme při výběru vždy porovnat rozměry závěsu s vaší konzolí traktoru.

Kdy závěs vyměnit

• vůle v uložení závěsu
• opotřebené vedení / ližiny
• vymačkané otvory pro boční čepy
• poškozený nebo deformovaný Piton-Fix čep
• nejisté zajištění v konzoli
• viditelné praskliny nebo deformace
• nadměrné rázy při jízdě se zapojeným přívěsem

Opotřebený závěs může zhoršit bezpečnost soupravy a způsobovat nadměrné namáhání konzole traktoru i tažené techniky.

Doporučení k montáži

Před montáží doporučujeme zkontrolovat:

• šířku konzole traktoru
• šířku drážky / vedení
• průměr zajišťovacích čepů
• stav bočních čepů a zajištění
• vůle v etáži
• stav tažného oka připojovaného stroje

Pokud si nejste jistí kompatibilitou, doporučujeme ověřit rozměr konzole a porovnat jej s parametry závěsu 330 / 31,4 / 25 mm.
