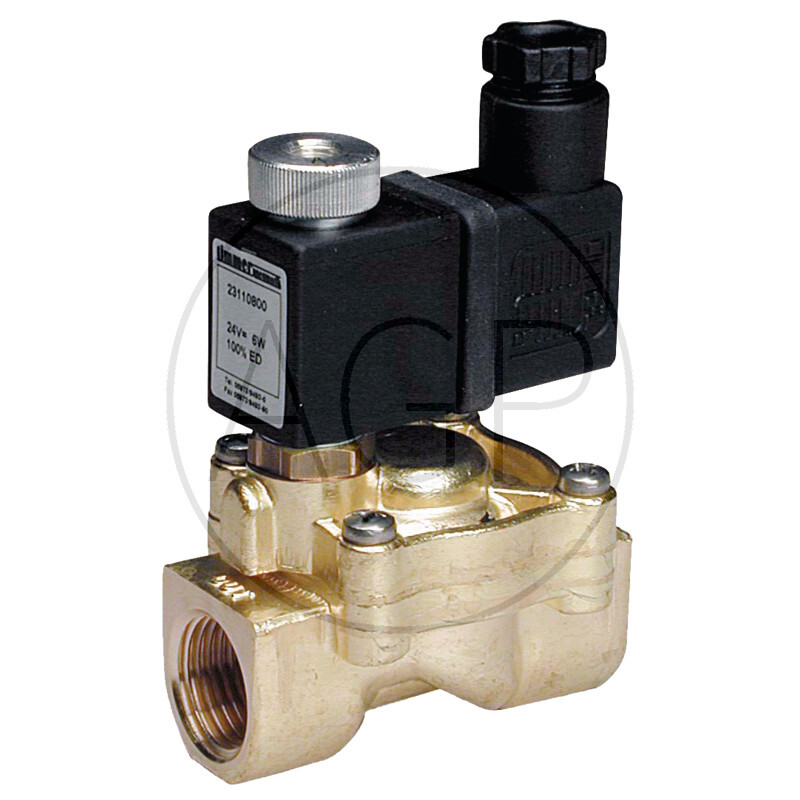

VFG-MAX-S220-1-NO-230/50 ventil G1¼

funkce: Tlakové připojení musí být "ve směru šipky", takže tlak je ve správném směru membrány. Prostřednictvím malého otvoru v membráně pomalu proudí aplikovaný tlak do horní části, která je dále přitlačována pružinou na sedlo skříně. Jakmile se na cívku dostane napětí, malé sedlo ventilu se otevře a uvolní otvor, který odvzdušňuje horní prostor membrány. Aby se tak stalo, je nezbytné, aby byl diferenční tlak min. 0,3 až 0,5 bar mezi vstupním tlakem a výstupním tlakem, jinak tlak nad membránou nemůže být odvzdušněn a tím membrána neotevírá ventil.
Specifikace:
připojení: Whitworth trubkový závit - G3 / 8 G2
teplota: NBR: -10 ° C až + 80 ° C, FKM a EPDM: -10 ° C až 130 ° C < Viskozita: max. 2,5 ° E
pouzdro: mosaz, prázdný
armatura vodicí trubice: nerezová ocel s NG, mosaz na NO
těsnění (NBR 70 (-10 ° C až + 80 ° C) 10 °
EPDM C až + 130 ° C)
FKM (-10 ° C až + 130 ° C)
média: vzduch, voda, inertní plyny, horký vzduch
Balení: 1
