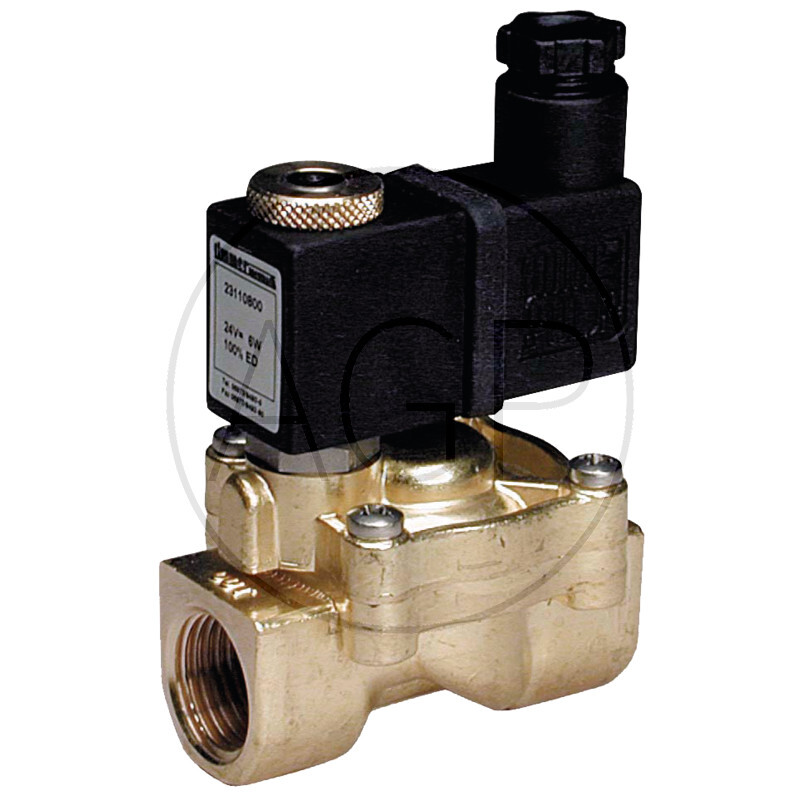

VFG-MAX-S220-1-NG-12V Ventil

Funktion: Der Druckanschluss muss "in Pfeilrichtung", angeschlossen sein, so dass der Druck unterhalb der Membrane ansteht. Durch eine kleine Öffnung in der Membrane strömt der anstehende Druck langsam auch in ihren oberen Teil, der noch zusätzlich durch eine Feder nach unten auf den Gehäusesitz gedrückt wird. Sobald jetzt Spannung an der Magnetspule anliegt, öffnet sich der kleine Ventilsitz unterhalb der Magnetspule und gibt eine Bohrung frei, die den oberen Membranraum entlüftet.Damit dieses geschehen kann, ist es unbedingt erforderlich, dass ein Differenzdruck von min. 0,3 bis 0,5 bar zwischen Eingangsdruck und Ausgangsdruck eingehalten wird, da sonst der Druck oberhalb der Membrane nicht entlüftet werden kann und somit die Membrane das Ventil nicht öffnet.
Technische Daten:
Anschluss: Withworth-Rohrgewinde - G3/8 bis G2
Temperaturbereich: NBR: -10°C bis +80°C, FKM und EPDM: -10°C bis 130°C
Viskosität: max. 2,5 Grad E
Gehäuse: Messing, blank
Ankerführungsrohr: Edelstahl bei NG, Messing bei NO
Dichtungen: NBR 70 (-10°C bis +80°C)
EPDM (10°C bis +130°C)
FKM (-10°C bis +130°C)
Medium: Luft, Wasser, Edelgas, Öl, Heizöl, Heißwasser, heiße Luft
