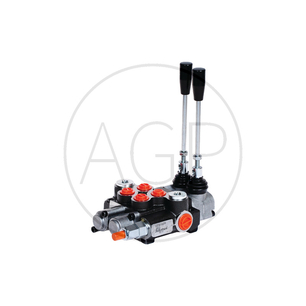

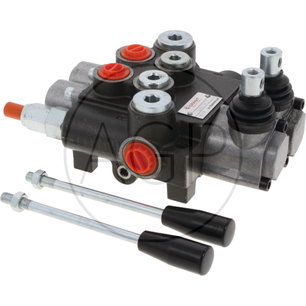

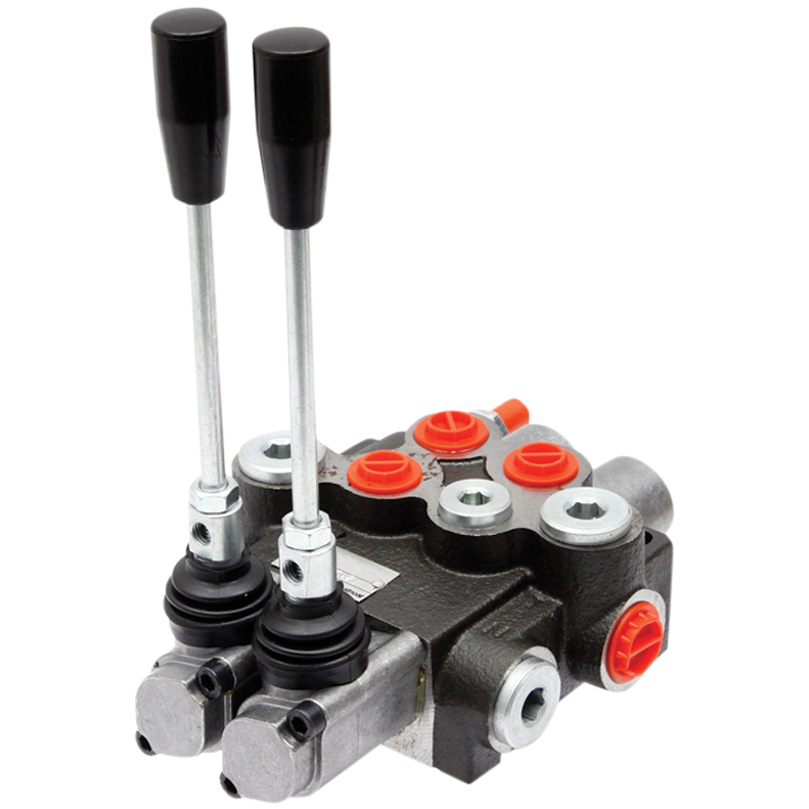

Hydraulický dvousekční rozvaděč s 1x jednočinnou a 1x dvojčinnou sekcí s průtokem 40 l/min

Dvoupákový hydraulický rozvaděč s 1x dvojčinnou a 1x jednočinnou fukncí

Hydraulický 2- pákový rozvaděč s 1x dvoučinnou a 1x jednočinnou funkcí o průtoku 40 l/min včetně přetlakovým ventilem u vstupu do rozvaděče. S tlakově zatížitelným výstupem N

• Dvě funkce kde je jedná funkce dvojčinná (ovládání u hydraulického válce nahoru/dolů) a druhá funkce jednočinná (příklad nahoru tlačí a dolů přepadem)
• S tlakově zatížitelným výstupem N
• Možno zapojit sériově. (více rozvaděčů v okruhu)
• Nom. pracovní tlak P - N: 250 bar
• Nom pracovní tlak A - B: 300 bar
• Max. provozní tlak 300 bar.
• Rozměr závitu: P-T-N -  G 1/2" BSP
• Rozměr závitu: A-B  - G 3/8" BSP
• Průtok: 40 l/min
• Provedení: monoventil litinová ocel
• Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
• Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
• V neutrální poloze je volný průtok P - T , a A,B uzavřeny
• Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

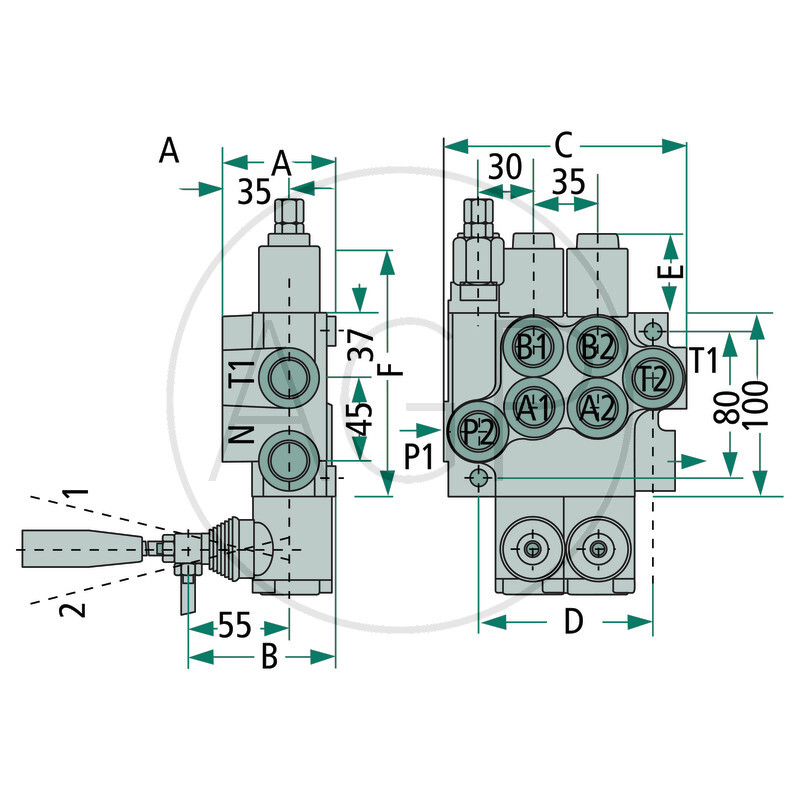

Rozměry hydraulického rozvaděče

• A (mm): 60
• B (mm): 80
• C (mm): 129
• D (mm): 97

Vhodné

Vhodné pro ovládání hydraulický okruhů s dvoučinným a jednočinným válcem. Pro ovládání nízkootáčkových rotačních hydromotorů,..
Využití je velmi univerzální, např.: v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..

Montáž

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B
• V případě montáže rozvaděče do sérii v okruhu s dalšími rozvaděči slouží k propojení toto pouzdro které zajistí přenos tlaku do dalšího rozvaděče.
