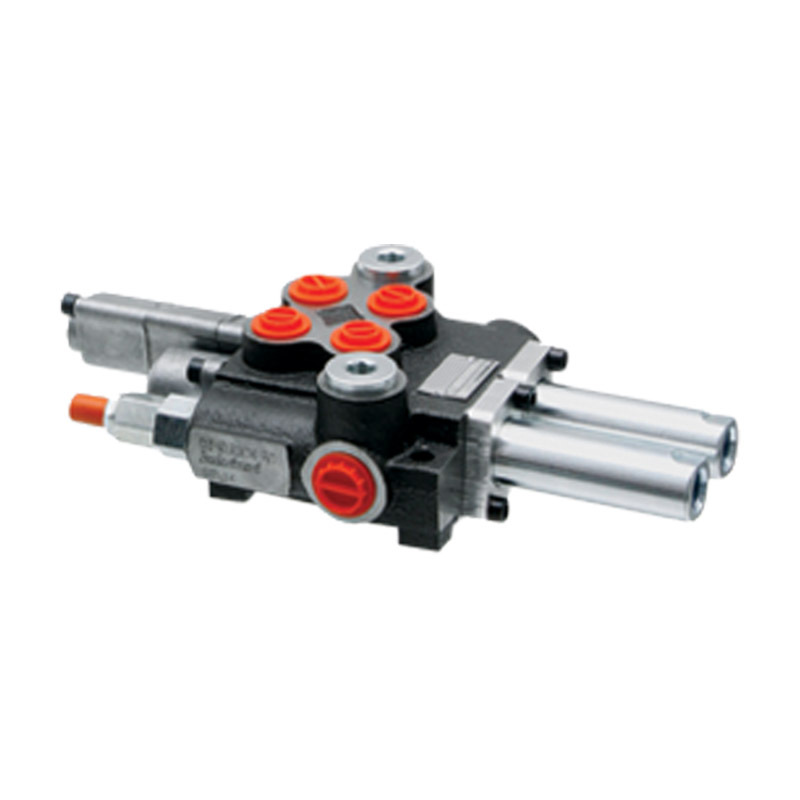

Hydraulický rozvaděč 2x sekační a dvoučinný s 1x sekcí plovoucí o průtoku 40 l/min ovládaný lanovody

Dvousekční hydraulický rozvaděč na lanovody s 1x plovoucí polohou

Hydraulický 2- sekční rozvaděč s 1x plovoucí polohou o průtoku 40 l/min včetně přetlakovým ventilem u vstupu do rozvaděče. S tlakově zatížitelným výstupem N. Hydraulický rozvaděč je ovládaný mechanicky za pomocí lanovodů.

• Dvě sekce (ovládání u hydraulického válce nahoru/dolů,), u jedné sekce je plovoucí poloha, která funguje "promáčknutím" do pozice 3 (1 - 0 - 2 - 3)
• S tlakově zatížitelným výstupem N
• Možno zapojit sériově. (více rozvaděčů v okruhu)
• Nom. pracovní tlak P - N: 250 bar
• Nom pracovní tlak A - B: 300 bar
• Max. provozní tlak 300 bar.
• Rozměr závitu: P-T-N -  G 1/2" BSP (DN 12 mm) - boční vstupy
• Rozměr závitu: A-B  - G 3/8" BSP (DN 10 mm) - vrchní vstupy
• Průtok: 40 l/min
• Provedení: monoventil litinová ocel
• Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
• Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
• V neutrální poloze je volný průtok P - T
• Plovoucí poloha: volný průtok P - T, A,B otevřeny a propojeny do T
• Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

Rozměry hydraulického rozvaděče

• A (mm): 60
• B (mm): 80
• C (mm): 129
• D (mm): 97

Vhodné

Vhodné pro ovládání hydraulický okruhů s dvoučinným válcem. Využití je velmi univerzální, např.: v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd.. Tento hydraulický rozvaděč je nejběžnější k ovládání čelních nakladačů.

Montáž

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B
• V případě montáže rozvaděče do sérii v okruhu s dalšími rozvaděči slouží k propojení toto pouzdro které zajistí přenos tlaku do dalšího rozvaděče.
