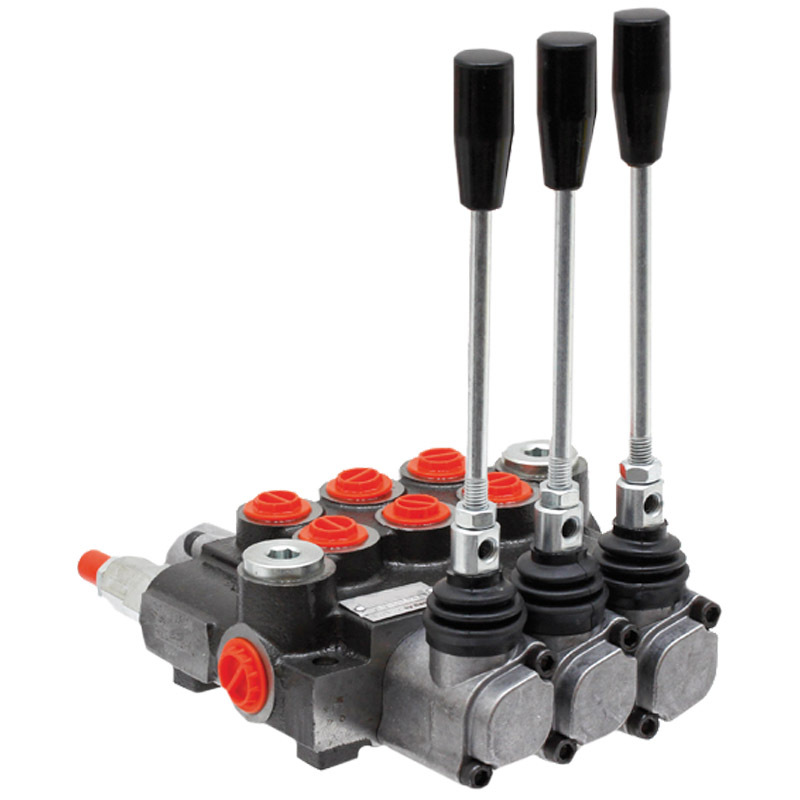

Hydraulický rozvaděč třísekční dvojčinný s průtokem 40l/min včetně přetlakového ventilu

Hydraulický 3 pákový rozvaděč dvojčinný

Třísekční hydraulický rozvaděč k ovládání hydraulického okruhu s dvojčinnou funkcí (ovládání u hydraulického válce nahoru/dolů). Rozvaděč má na každé sekcní tyto tři polohy a to 1 - 0 - 2, to je páčka nahoru a dolů a mezi tím je neutrální poloha. Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě.

Technické parametry rozvaděče

• Nom. pracovní tlak v sekci pod označením P - N: 250 bar
• Nom pracovní tlak v sekci pod označením A - B: 300 bar
• Max. provozní tlak 300 bar.
• Průtok: 40 l/min
• Provedení: monoventil z litinové oceli
• Možno zapojit sériově do soustavy s dalšími rozvaděči.
• Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
• Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
• V neutrální poloze je volný průtok P - T , a A,B uzavřeny
• Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

Rozměry hydraulického rozvaděče

• A (mm): 60
• B (mm): 80
• C (mm): 164
• D (mm): 132

Rozměr závitů

• Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
• Rozměr závitu pod označením A-B  - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.

Montáž a připojení hydraulického rozvaděče

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B

Využití

Vhodné pro ovládání hydraulického okruhu s dvojčinnými válci. Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..

Montáž

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B

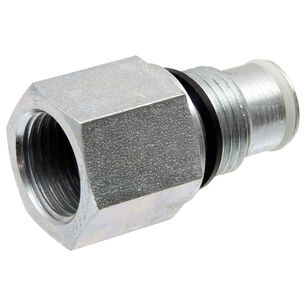

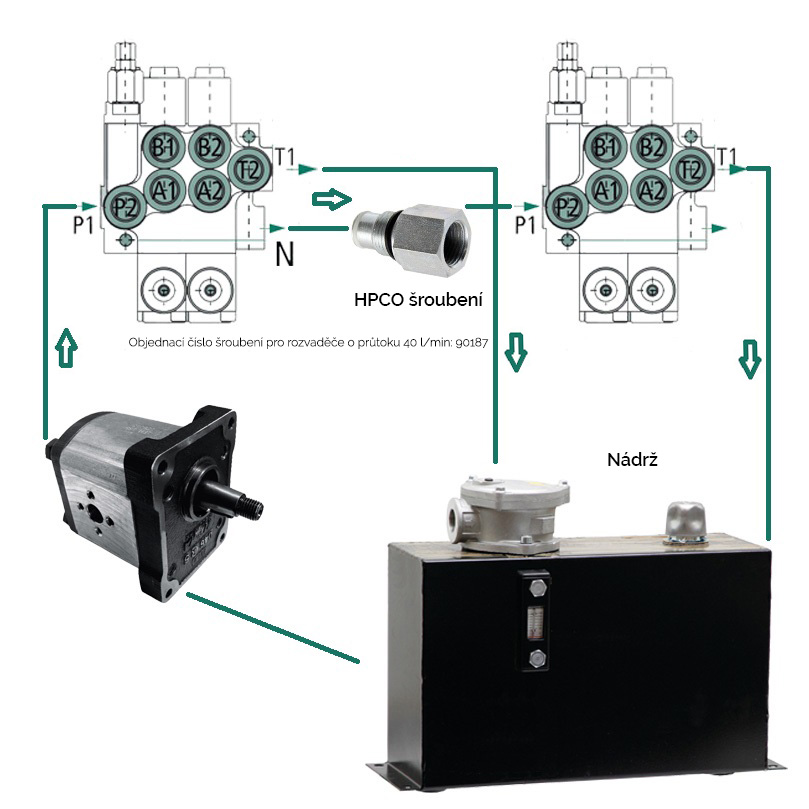

• V případě montáže rozvaděče do sérii v okruhu s dalšími rozvaděči slouží k propojení toto pouzdro které zajistí přenos tlaku do dalšího rozvaděče.
