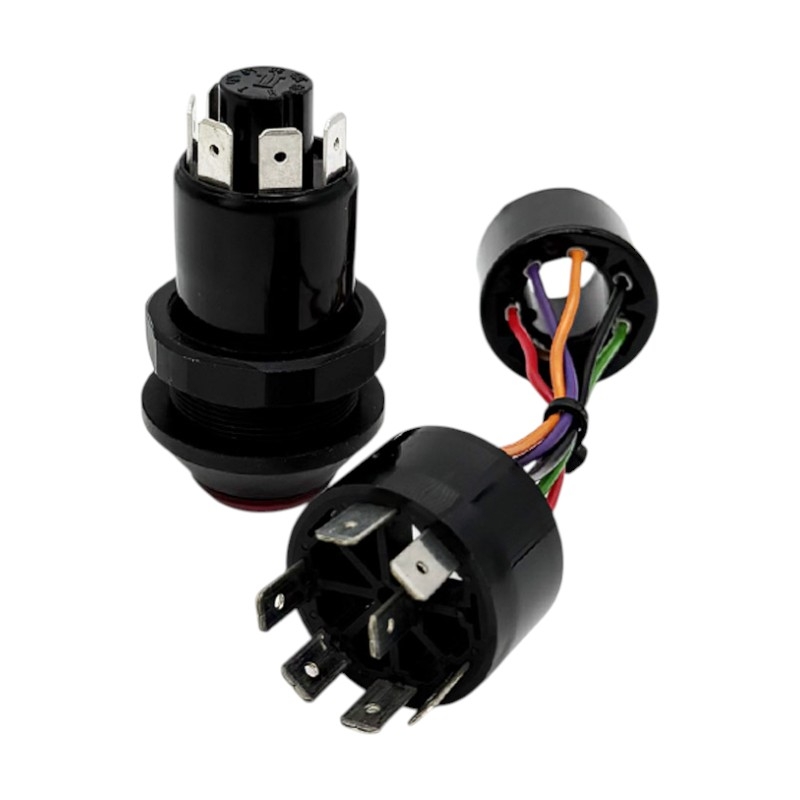

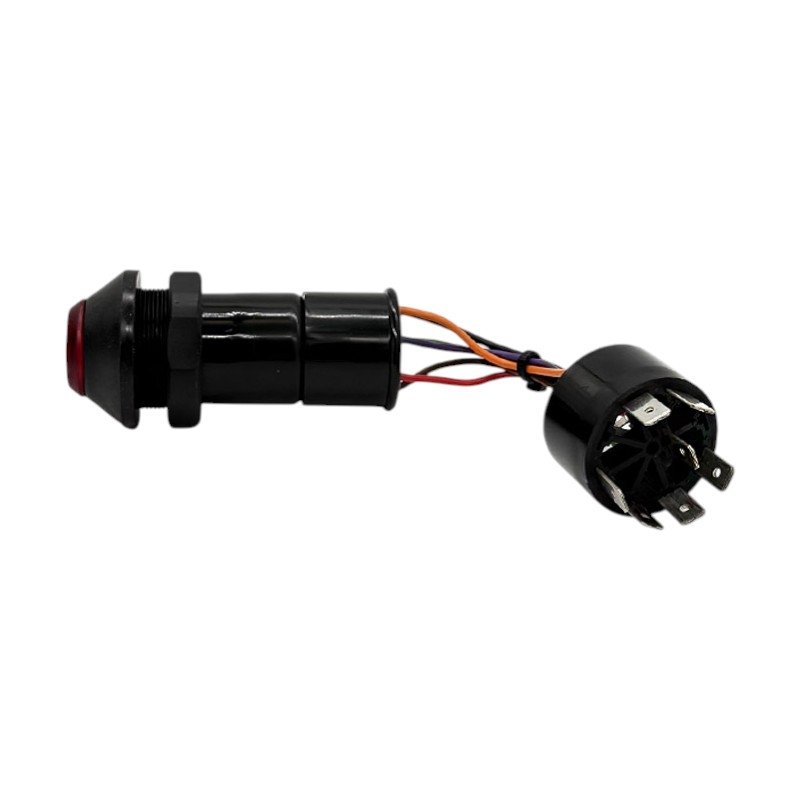

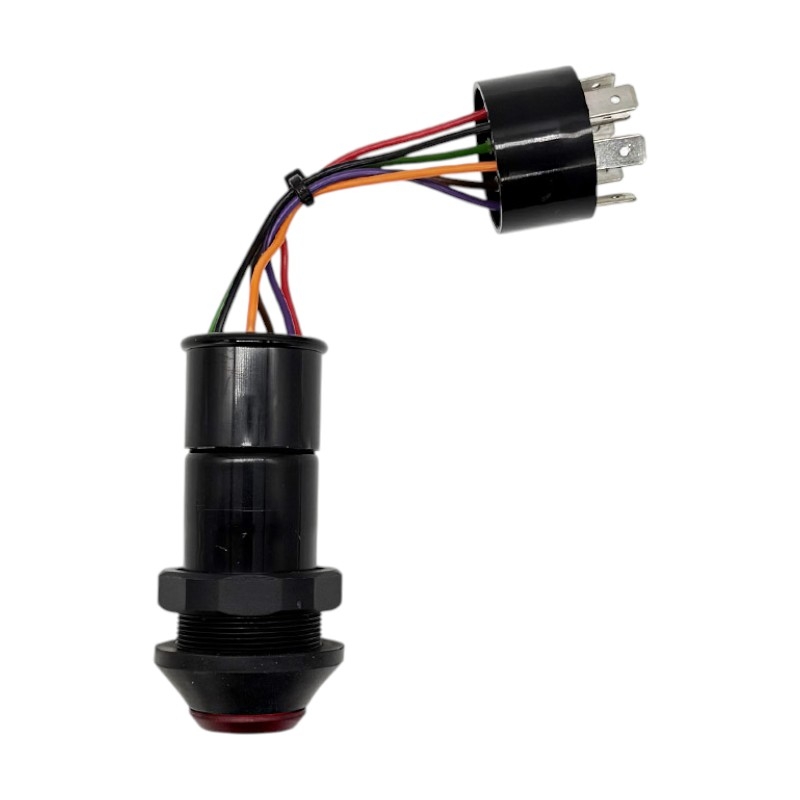

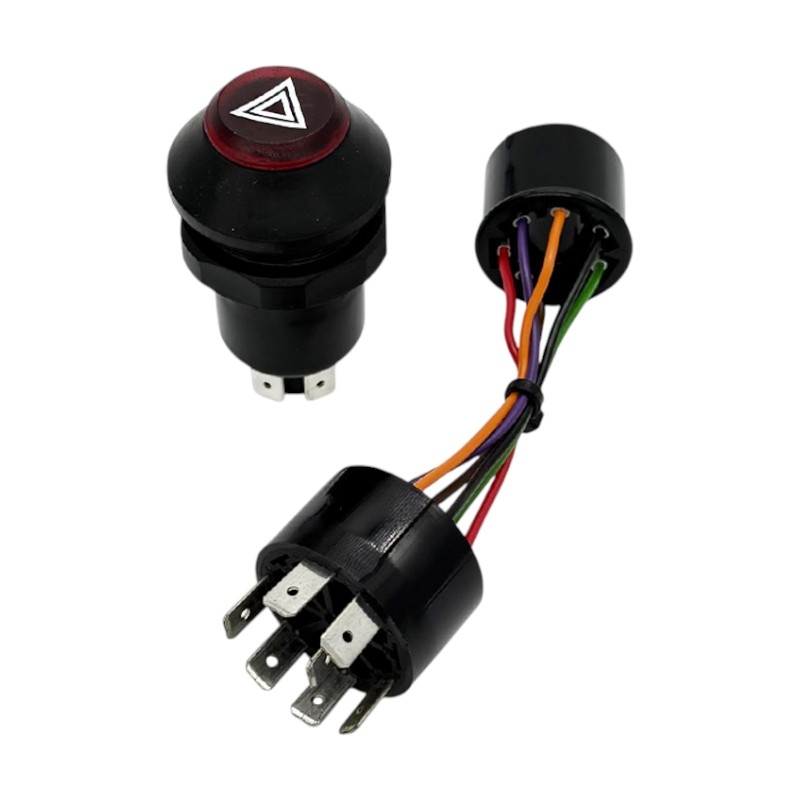

Tlačítkový spínač výstražných světel pro traktory John Deere

Tlačítkový spínač výstražných světel pro traktory John Deere

• Provedení se žárovkou s instalačním průměrem 30 mm
• Kompletně s kabelovým svazkem (7 pinů)
• Tento tlačítkový přepínač slouží k aktivaci a deaktivaci výstražných (varovných) světel na traktorech John Deere.
• Jedná se o mačkací (spínací) typ s pevným zajištěním po stisku (ON/OFF).
• Po aktivaci se tlačítko rozsvítí červeně, což signalizuje zapnutou funkci.

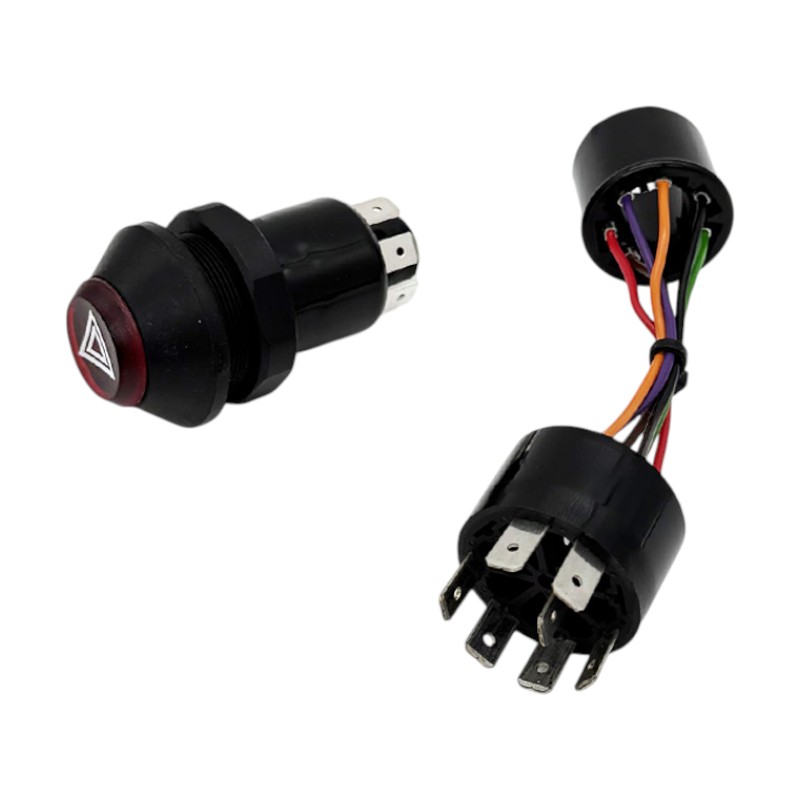

Součástí dodávky je kompletní kabelový svazek s předlisovanými plochými konektory – montáž je tedy velmi jednoduchá bez nutnosti výroby vlastního kabelového propojení.

Vlastnosti a výhody

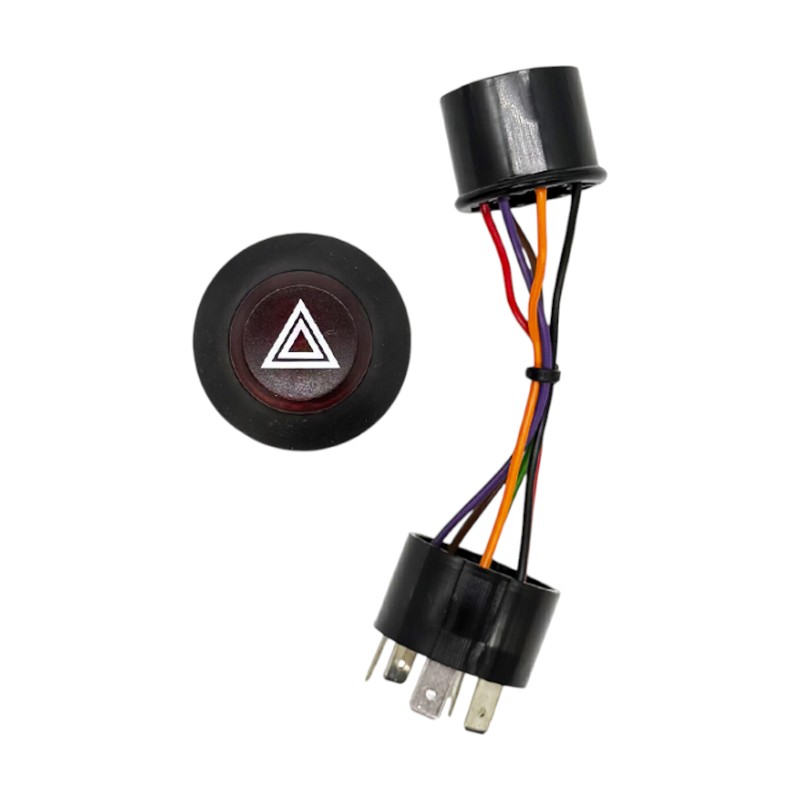

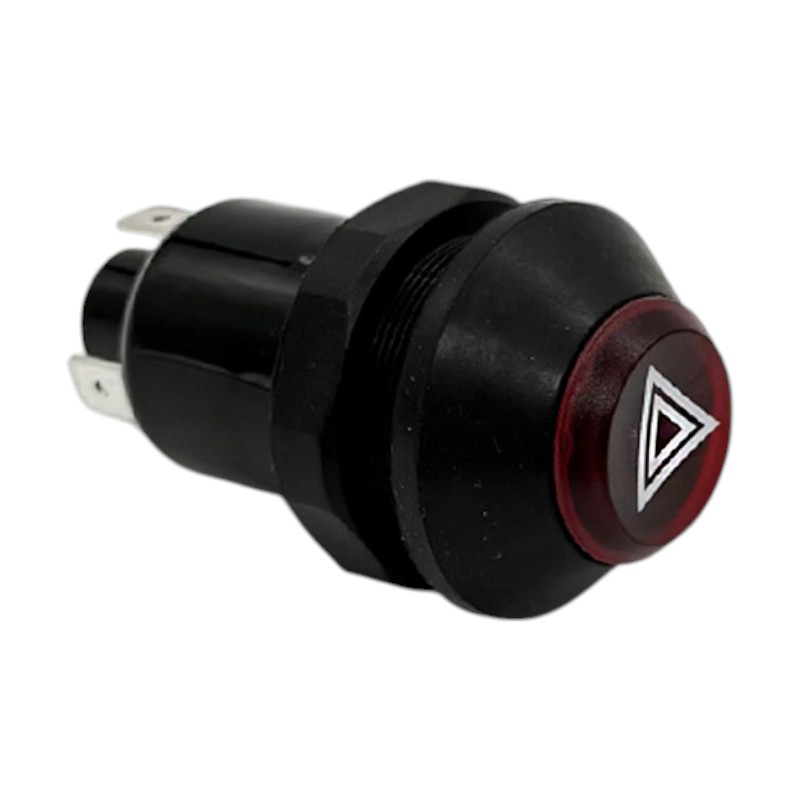

• Ovládání pomocí červeného tlačítka s výstražným symbolem trojúhelníku
• Integrovaná kontrolní žárovka – tlačítko svítí při aktivaci výstražných světel
• Včetně připraveného kabelového svazku → snadná a rychlá montáž

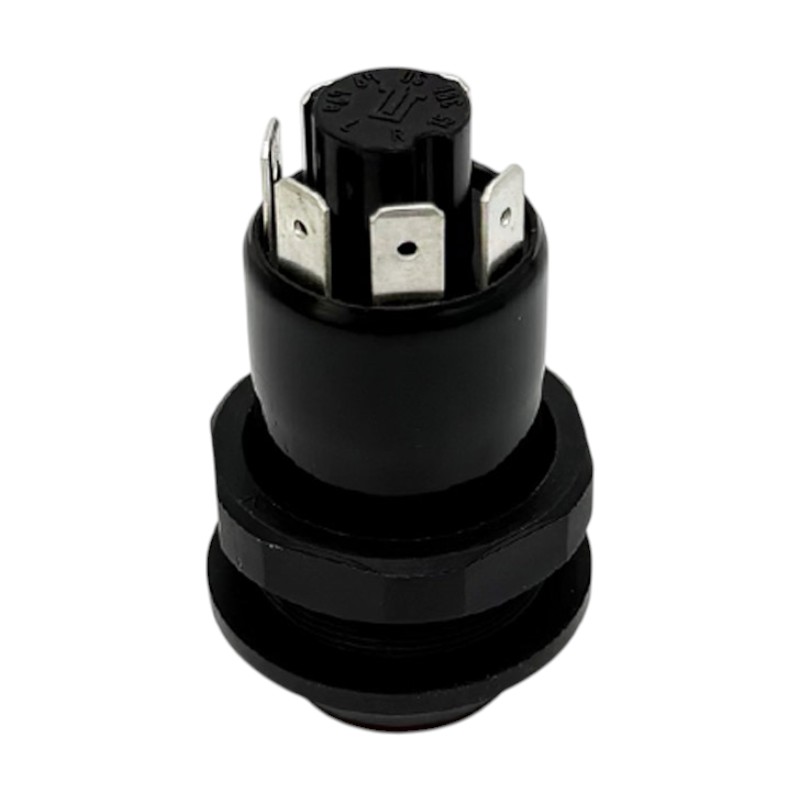

• 7× plochý kontakt 6,3 × 0,8 mm – standardní rozměr použivaný v elektrovýbavě JD
• Odolná konstrukce vhodná pro použití v zemědělských a komunálních provozech
• OEM kvalita – funkčně a rozměrově shodné s původním dílem

Technické parametry

• Typ ovládání: mačkací (spínací) ON / OFF
• Podsvícení / kontrola: žárovka v těle tlačítka
• Počet pólů: 7
• Velikost konektorů: ploché 6,3 × 0,8 mm
• Průměr montážního otvoru: 30 mm
• Napětí: 12 V / 24 V (dle soustavy traktoru)
• Barva tlačítka: červená se symbolem výstrahy
• Originální označení: AL32062, 11507110XX

Komplet obsahuje

• 1× tlačítkový spínač výstražných světel
• 1× připojovací kabelový svazek (7pin)

Použití

Určeno pro traktory John Deere všech výkonových kategorií, zejména řady: 840, 940, 1040, 1140, 1640, 2040, 2040S, 2140, 3040, 3140, 3340 (nur für Spanien), 3640, 1350, 1550, 1750, 1850, 1950, 2250, 2450, 2650, 2850, 3050, 3150, 3350, 3650, 4050, 4250, 4450, 4650, 4850, 4055, 4255, 4455, 4755, 4955, 4400, 4500, 4700, 4100, 4200, 4300, 4600, 5720, 5820, 5730, 5830, 6100, 6200, 6300, 6400, SE6100, SE6200, SE6300, SE6400, 6205, 6505, 6010, 6110, 6210, 6310, 6410, 6510, 6610, SE6010, SE6110, SE6210, SE6310, SE6410, SE6510, SE6610

Starší řady s obdobným panelem spínačů (kompatibilita závisí na provedení palubní desky – u starších typů se montuje přímo, u některých novějších lze nahradit původní modulárním dílem)

Tip k montáži

• Před výměnou odpojte akumulátor
• Vyloupněte původní tlačítko z panelu, odpojte původní svazek
• Vložte nové tlačítko do otvoru Ø 30 mm
• Kabelový svazek zapojte dle barvy vodičů nebo původního schématu
• Otestujte funkci výstražných směrovek před uzavřením palubní desky
• Celková výměna trvá obvykle 2–5 minut.
