Tlačítko zelené ke spouštění zadních ramen pro traktory Deutz-Fahr, Hurlimann, Lamborghini, Same

Tlačítko zelené ke spouštění zadních ramen pro traktory Deutz-Fahr, Hurlimann, Lamborghini, Same

pro ovládání zadních ramen
pro traktory Deutz-Fahr, Hurlimann, Lamborghini, Same.
umístění na zadním blatníku
napětí: 48 V
proud: 0,5 A
ochrana: IP67 a IP64 (odolné proti prachu a stříkající vodě)

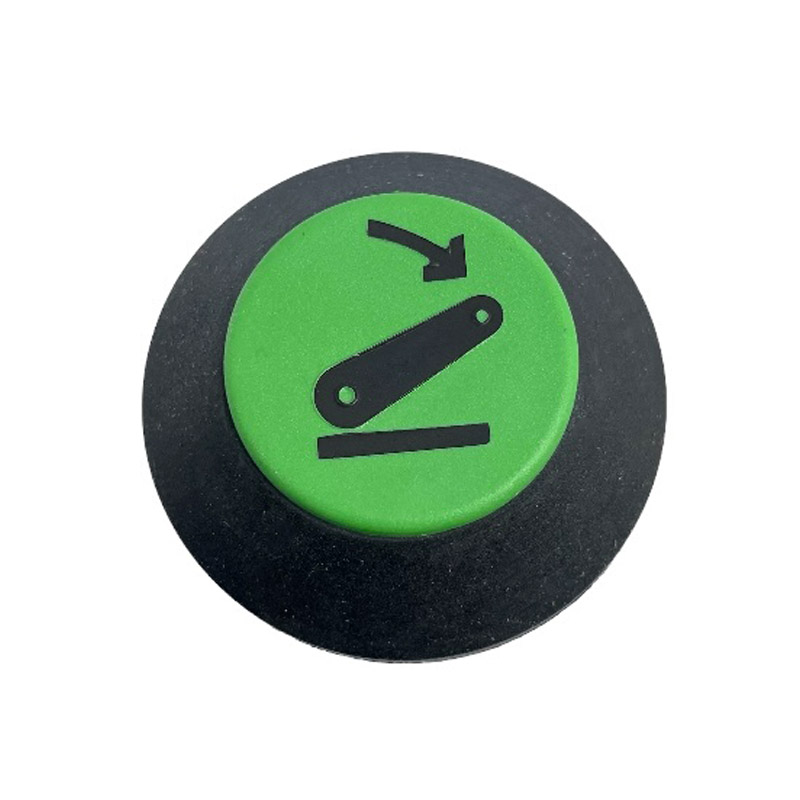

zelené tlačítko se symbolem ramen

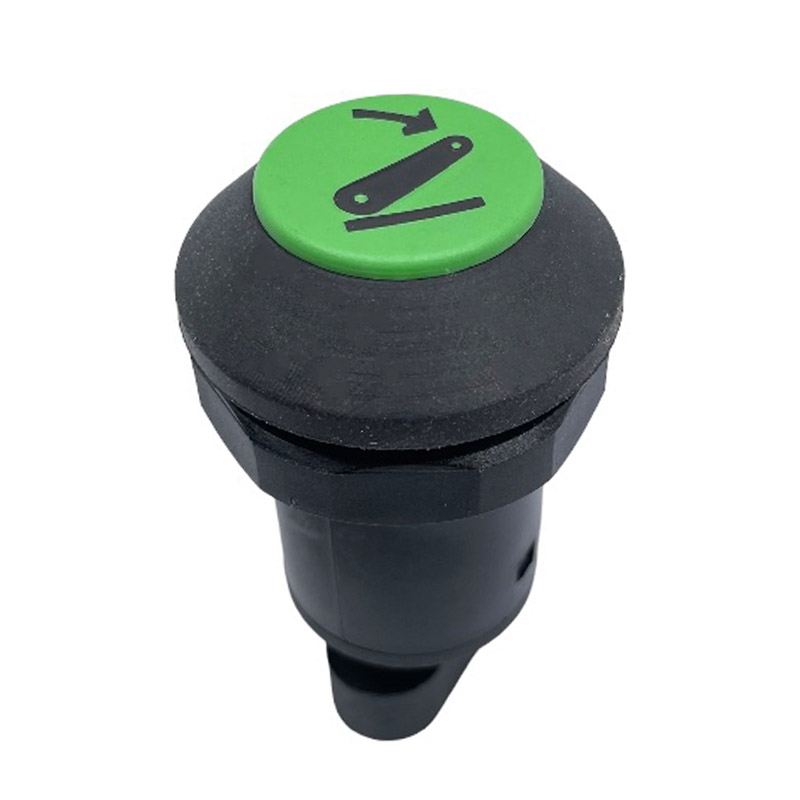

závit M30x1 s upevňovací maticí SW 36.

Dostupnost na e-shopu Skladem

Dostupnost na prodejně Skladem

490,00 Kč 404,96 Kč bez DPH

– +

Spínací tlačítko pro spouštění zadních ramen traktoru Deutz-Fahr, Hurlimann, Lamborghini, Same

Toto zelené spínací tlačítko se symbolem ramen je speciálně navrženo pro spouštění zadních ramen na traktorech značek Deutz-Fahr, Hurlimann, Lamborghini a Same. Díky své robustní konstrukci a spínací schopnosti je ideálním řešením pro ovládání této klíčové funkce traktoru, umístěné na zadním blatníku pro snadný přístup zvenku.

Vlastnosti

Napětí a proud: 48 V a 0,5 A zajišťují efektivní a bezpečné spínání.
Spínací kapacita: 10 W / VA.
Typ kontaktu: Uzamykací mechanismus pro zajištění pevné polohy po aktivaci.
Spínací bod: 3 ± 1 mm.
Celkový zdvih tlačítka: 5 mm.

Montáž

Příprava umístění: Nejprve je nutné zajistit, aby místo montáže bylo čisté a připravené pro instalaci. Důležité je mít přístup k zadnímu blatníku traktoru, kde bude tlačítko umístěno.
Závitové upevnění: Tlačítko má standardizovaný závit M30x1, který umožňuje jeho přímé zašroubování do předpřipraveného otvoru na zadním blatníku traktoru.
Upevnění matice: Po závitovém nasazení tlačítka do otvoru se z venku připevní upevňovací matice SW 36, která zajistí pevné a stabilní umístění tlačítka. Tato matice se utahuje ručním nářadím k dosažení potřebné pevnosti bez poškození závitu.

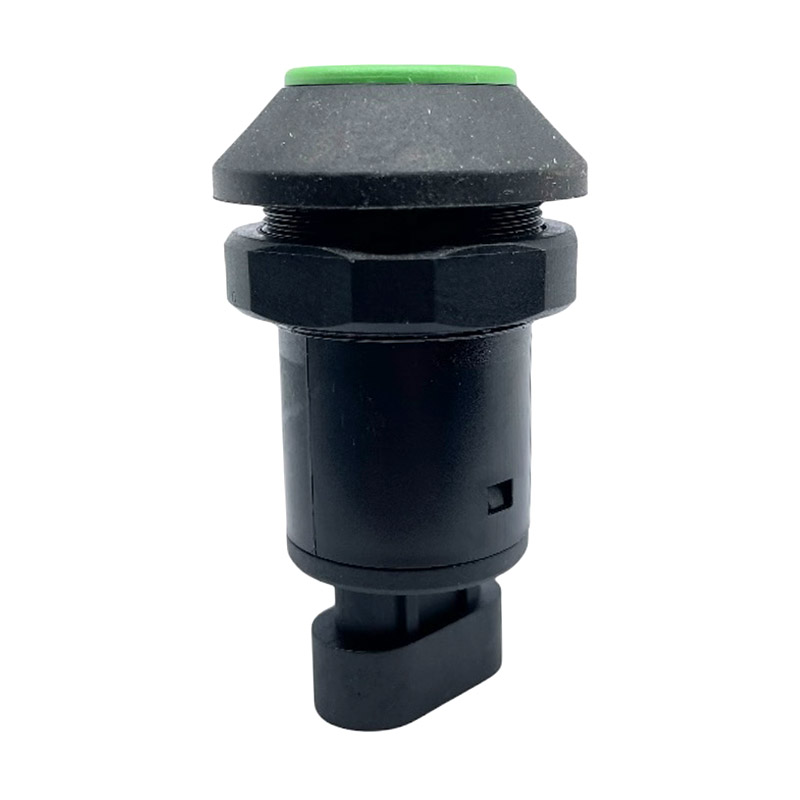

Připojení elektrické instalace: K tlačítku se připojuje elektrická instalace prostřednictvím konektoru AMP Superseal série 1,5, který je třípólový. Konektor se zasune do odpovídajícího připojovacího bodu na tlačítku, což zajistí elektrické spojení. Konektor AMP Superseal je navržen tak, aby poskytoval spolehlivou ochranu proti prachu a stříkající vodě, což je ideální pro venkovní použití na traktoru.

Celkově montáž tohoto spínacího tlačítka zahrnuje jednoduché kroky, které vyžadují základní nářadí a jsou rychle proveditelné, zaručující pevné a bezpečné uchycení pro efektivní ovládání funkcí traktoru.

Ochranné třídy

IP67: Toto označení znamená, že zařízení je úplně chráněno proti prachu a je schopno odolávat krátkodobému ponoření do vody do hloubky 1 metru po dobu až 30 minut. Tato úroveň ochrany je vhodná pro zařízení, která mohou být vystavena těžkým vnějším podmínkám, včetně kontaktu s vodou.
IP64: Tato třída ochrany znamená, že zařízení je úplně chráněno proti vniknutí prachu a je chráněno proti stříkající vodě ze všech směrů. Zařízení s touto úrovní ochrany je vhodné pro použití v méně náročných vnějších podmínkách, kde může dojít ke kontaktu s vodou ve formě stříkání, ale ne k úplnému ponoření.

Použití

Toto tlačítko je nezbytné pro správné a efektivní ovládání zadních ramen traktoru, což zjednodušuje připojení a použití různých zemědělských nástrojů a příslušenství. Jeho vysoká spolehlivost a odolnost proti vnějším vlivům zajišťuje dlouhodobou funkčnost ve všech pracovních podmínkách.

Vhodné

Spínací tlačítko pro ovládání zadních ramen je vhodné pro traktory značek:

Deutz- Fahr pro typy: 5100 Sn.-> ZKDY6802W0TD10001, 5100P Sn.-> ZKDY8002W0TD10001, 5110 Sn.-> ZKDY7202W0TD10001, 5110P Sn.-> ZKDY8402W0TD10001, 5120 Sn.-> ZKDBA202W0TD20001, 5120P Sn.-> ZKDBA602W0TD20001, 5130 Sn.-> ZKDAH102W0TD10001, 5130P Sn.-> ZKDAH402W0TD10001, Series 5C, 5090C Sn.-> ZKDY360200TD10001, 5100C, 5110C, 5120C, Series 5D Ecoline, 5090.4G, Series 5DF TTV, 5110TTV Sn.-> ZKDY9202W0TD10001, 5120TTV Sn.-> ZKDY9602W0TD10001, 5130TTV Sn.-> ZKDAH702W0TD10001, Series 5G (Tier 3 - Farmotion Tier 4I), 5105.4 G, 5115.4 G, Series 6 Agrotron (Tier 3A - Tier 4F), 6140, Series 6 Agrotron (Tier 4I), 6120.4 Agrotron Sn.-> WSXV230200LD50010, 6120.4P Agrotron Sn.-> WSXV430200LD50010, 6130.4 Agrotron Sn.-> WSXV270200LD50001, 6130.4P Agrotron Sn.-> WSXV470200LD50010, 6140 Agrotron Sn.-> WSXY970200LD50001, 6140P Agrotron Sn.-> WSXW020200LD50001, 6150, 6150.4, 6150.4P Agrotron Sn.-> WSXV550200LD50001, 6150P Agrotron Sn.-> WSXU150200LD50001, 6160, 6160.4, 6160.4P Agrotron Sn.-> WSXV590200LD50001, 6160P Agrotron Sn.-> WSXU230200LD50001, 6180, 6180P Agrotron Sn.-> WSXU310200LD50001, 6190, 6190P Agrotron Sn.-> WSXU390200LD50001, 6210, Series 6 Agrotron TTV (Tier 4F), 6140TTV, Series 6 Agrotron TTV (Tier 4I), 6120.4TTV Agrotron Sn.-> WSXV630200LD50001, 6130.4TTV Agrotron Sn.-> WSXV670200LD50001, 6140.4TTV, 6150.4TTV Agrotron Sn.-> WSXV750200LD50001, 6160.4TTV Agrotron Sn.-> WSXV790200LD50001, 6160TTV Agrotron Sn.-> WSXU430200LD50001, 6180TTV Agrotron Sn.-> WSXU470200LD50001, 6190TTV Agrotron Sn.-> WSXW090200LD50001, Series 7 Agrotron TTV, 7210TTV Agrotron Sn.-> WSXV830200LD20010, 7230TTV Agrotron Sn.-> WSXV870200LD50010, 7250TTV Agrotron Sn.-> WSXV910200LD10010, Series Agrofarm (Tier 3), 430Profline, Agrofarm 420 Profiline Sn.-> ZKDS9602W0TD25001, Agrofarm 430G Sn.-> ZKDAG302W0TD35001, Agrofarm TTV 420 Sn.-> ZKDT1302W0TD01001, Agrofarm TTV 430 Sn.-> ZKDR920200TD01001, Series Agroplus (Tier 3), 310, 315, 320, 410, Agroplus 420 Profiline Sn.-> ZKDS7702W0TD01001/15001, Series Agroplus F (Tier 3), Agroplus 320F Sn.-> ZKDP3602W0TD01001 / 10001, Agroplus 410F Sn.-> ZKDP4002W0TD01001 / 10001, Agroplus 420F Sn.-> ZKDP4402W0TD01001 / 10001, Agroplus 430F Sn.-> ZKDU7702W0TD10001, Series Agroplus S (Tier 3), Agroplus 320S Sn.-> ZKDP48020WTD01001 / 10001, Agroplus 330S Sn.-> ZKDU8502W0TD10001, Agroplus 410S Sn.-> ZKDP5202W0TD01001 / 10001, Agroplus 430S Sn.-> ZKDU8902W0TD10001, Series Agroplus V (Tier 3), Agroplus 320V Sn.-> ZKDP7202W0TD01001 / 10001, Agroplus 330V Sn.-> ZKDV0202W0TD10001, Agroplus 410V Sn.-> ZKDP7602W0TD01001 / 10001, Agroplus 420V Sn.-> ZKDP8002W0TS01001, Agroplus 430V Sn.-> ZKDV0602W0TD10001, Series Agrotron M, Agrotron M410 Profiline Sn.-> WSXR500400LD10010, Agrotron M410 Sn.-> WSXR540400LD10010, Agrotron M420 Profiline Sn.-> WSXR580400LD10010, Agrotron M420 Sn.-> WSXR620400LD10010, M600, M610, M610 Profline, M615, M615 Profline, M620, M620 Profline, M625, M625 Profline, M640, M640 Profline, M650, M650 Profline, Series Agrotron MK1, Agrotron 4.70 Sn.-> 8001/8002, Agrotron 4.80 Sn.-> 8003/8004, Agrotron 4.85 Sn.-> 8005/8006, Agrotron 4.90 Sn.-> 8007/8008, Agrotron 4.95 Sn.-> 8009/8010, Agrotron 6.00 Sn.-> 8011/8012, Agrotron 6.01 Sn.-> 8028, Agrotron 6.05 Sn.-> 8013/8014, Agrotron 6.15 Sn.-> 8015/8016, Agrotron 6.20 Sn.-> 8017/8018, Agrotron 6.30 Sn.-> 8019, Agrotron 6.45 Sn.-> 8020, Series Agrotron MK3, Agrotron 100MK3 Sn.-> 8087 1001, Agrotron 105MK3 Sn.-> 8088 1001, Agrotron 106MK3 Sn.-> 8089 1001, Agrotron 110MK3 Sn.-> 8090 1001, Agrotron 115MK3 Sn.-> 8091 1001, Agrotron 120MK3 Sn.-> 8092 0010, Agrotron 135MK3 Sn.-> 8093 0010, Agrotron 150MK3 Sn.-> 8094 0010, Agrotron 160MK3 Sn.-> 8097 1001, Agrotron 165MK3 Sn.-> 8095, Agrotron 175MK3 Sn.-> 8098 1001, Agrotron 200MK3 Sn.-> 8099 1001, Agrotron 205MK3, Agrotron 230MK3 Sn.-> 8100 1001, Agrotron 260MK3 Sn.-> 8101 1001, Agrotron 80MK3 Sn.-> 8081 1001, Agrotron 85MK3 Sn.-> 8083 1001, Agrotron 90MK3 Sn.-> 8085 1001, Series Agrotron New, Agrotron 100MK2 Sn.-> 8009 2000 / Sn.-> 8010 2000, Agrotron 105MK2 Sn.-> 8028 2000, Agrotron 106 Sn.-> 8012 2000, Agrotron 108 New Sn.-> 8110 1001, Agrotron 110MK2 Sn.-> 8014 2000, Agrotron 115MK2 Sn.-> 8063 2000, Agrotron 118 New Sn.-> 8111 1001, Agrotron 120 Profiline Sn.-> 8211 1010, Agrotron 120MK2 Sn.-> 8018 2000, Agrotron 128 New Sn.-> 8112 1001, Agrotron 130 New Sn.-> 8165 3200, Agrotron 130 Profiline Sn.-> 8212 3010, Agrotron 135MK2 Sn.-> 8019 2000, Agrotron 140 New Sn.-> 8114 1001, Agrotron 150 Profiline Sn.-> 8213 1010, Agrotron 150.7 New Sn.-> 8167 1201, Agrotron 150.7 Profiline Sn.-> 8214 1001, Agrotron 150MK2 Sn.-> 8020 2000, Agrotron 155 New Sn.-> 8115 1001, Agrotron 160MK2 Sn.-> 8029 0001, Agrotron 165 New Sn.-> 8095 6001, Agrotron 165.7 New Sn.-> 8168 1201, Agrotron 165.7 Profiline Sn.-> 8215 1001, Agrotron 175MK2 Sn.-> 8030 4001, Agrotron 180.7 Profiline Sn.-> 8169 1001, Agrotron 195 Sn.->D40S006WVT1001, Agrotron 200MK2 Sn.-> 8031 3001, Agrotron 210 New Sn.-> 8106 1001, Agrotron 215 New Sn.-> 8170 1001, Agrotron 230MK2 Sn.-> 8058 0001, Agrotron 235 New Sn.-> 8100 3001, Agrotron 260MK2 Sn.-> 8059 0001, Agrotron 265 Sn.-> 8101 3001, Agrotron 80 Sn.-> 8003 2000 / Sn.-> 8004 2000, Agrotron 85 Sn.-> 8005 2000 / Sn.-> 8006 2000, Series Agrotron TTV, Agrotron TTV410 Sn.-> WSXS370200LD10010, Agrotron TTV420 Sn.-> WSXS380200LD10010, Agrotron TTV430 Sn.-> WSXS390200LD10010, Agrotron TTV610 Sn.-> WSXJ420400LD10010, Agrotron TTV630 Sn.-> WSXL020400LD10010, Agrotron TV 620 Sn.-> WSXJ430400LD10001, TTV1130, TTV1145, TTV1160
Lamborghini pro typy: R 6.130 S, R 6.130 from 1/2008, R 6.130 until 12/2007, R 6.140, R 6.140 S, R 6.150, R 6.150 S, R 6.150 VRT, R 6.150.7, R 6.150.7 VRT, R 6.160, R 6.165 S, R 6.165.7, R 6.165.7 VRT, R 6.170 VRT, R 6.175, R 6.180.7, R 6.185, R 6.190 VRT, R 8.215, R 8.230, R 8.265, R 8.270, Victory 230, Victory 230 Plus, Victory 260, Victory 260 Plus
Same pro typy: Diamond 215, Diamond 230 from 2008, Diamond 230 until 2001, Diamond 260, Diamond 265, Diamond 270, Diamond II 230, Diamond II 260, Iron 130 S, Iron 130 from 1/2008, Iron 130 until 12/2007, Iron 140, Iron 140 S, Iron 150, Iron 150 Continuo, Iron 150 S, Iron 150.7, Iron 150.7 Continuo, Iron 160, Iron 165 S, Iron 165.7, Iron 165.7 Continuo, Iron 170 Continuo, Iron 175, Iron 180.7, Iron 185, Iron 190 Continuo
