Spínací skříňka 12–24 V pro traktory Case IH, Renault / Claas

Spínací skříňka 12–24 V pro traktory Case IH, Renault / Claas

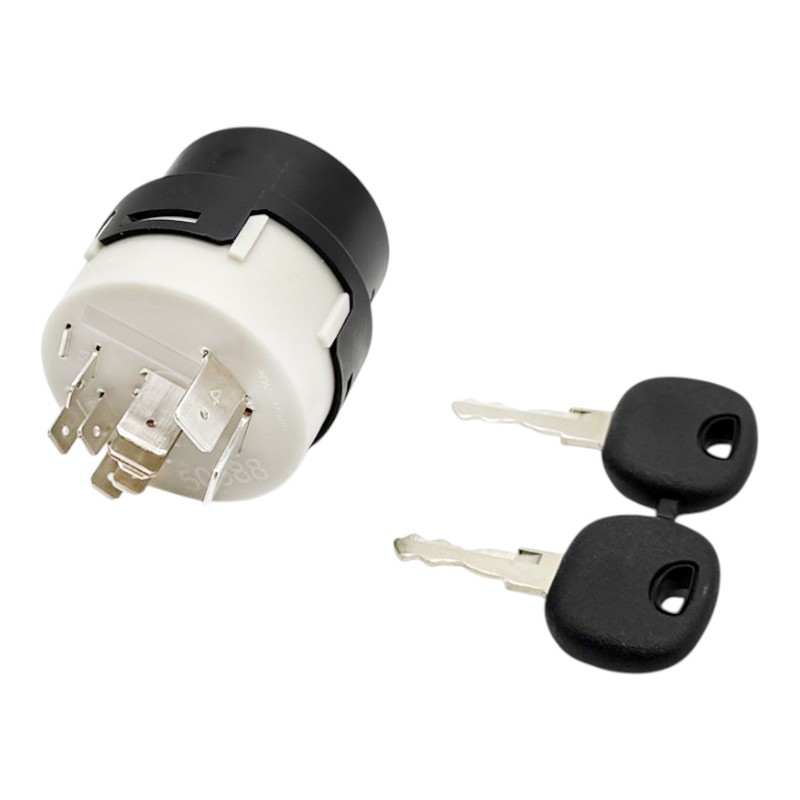

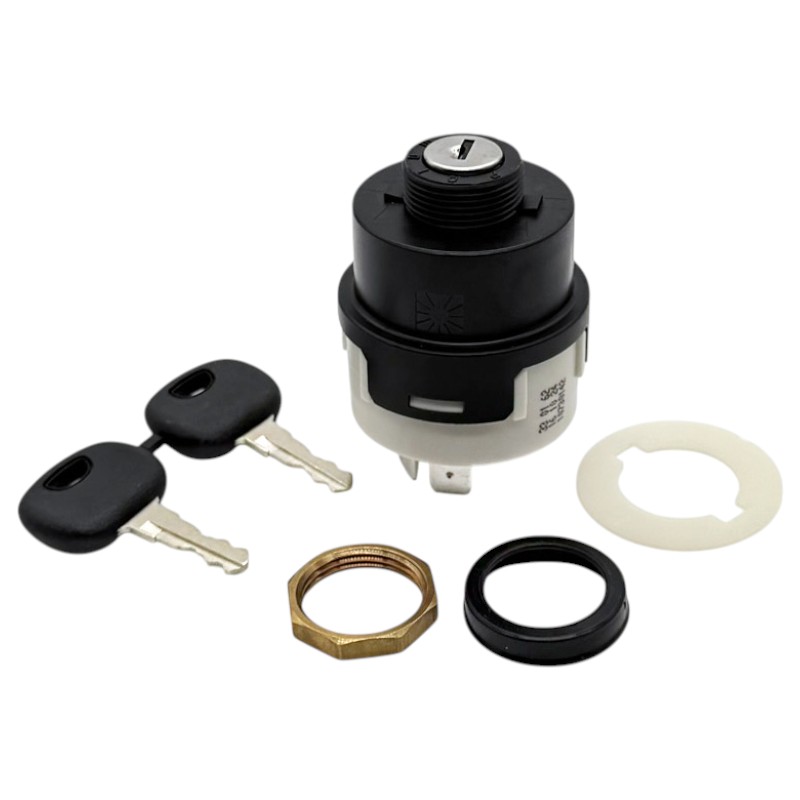

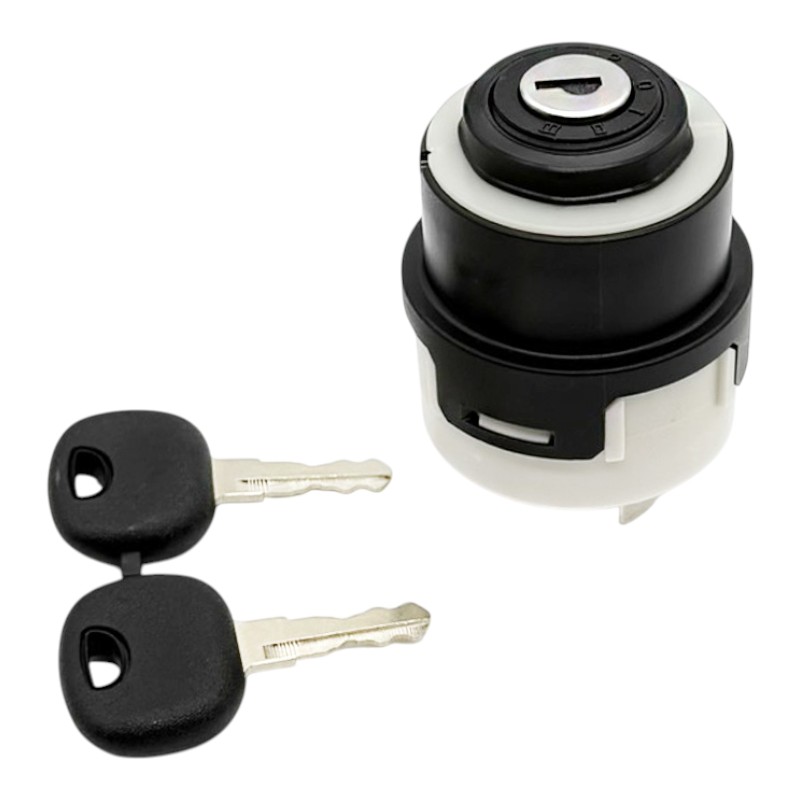

Spínací skříňka 12–24 V je kvalitní náhradní díl určený pro traktory a zemědělské stroje značek Case IH, Renault / Claas a další techniku se shodným zapojením. Slouží k ovládání základních elektrických funkcí stroje – od parkovací polohy přes zapnutí zapalování, předehřev až po start motoru. Díky napěťovému rozsahu 12–24 V je použitelná pro široké spektrum traktorů, strojů a pracovních vozidel. Součástí balení jsou 2 lisované bezpečnostní oboustranné klíče z niklového stříbra. Skříňka má montážní závit M26 × 1,5, instalační otvor Ø 26,5 mm, mosaznou upevňovací matici SW 30 a celkem 10 připojovacích kontaktů.

Technické parametry

• Spínací skříňka pro 12–24 V elektroinstalaci
• Vhodná pro traktory Case IH, Renault / Claas - lze využít univerzálně na jiné stroje

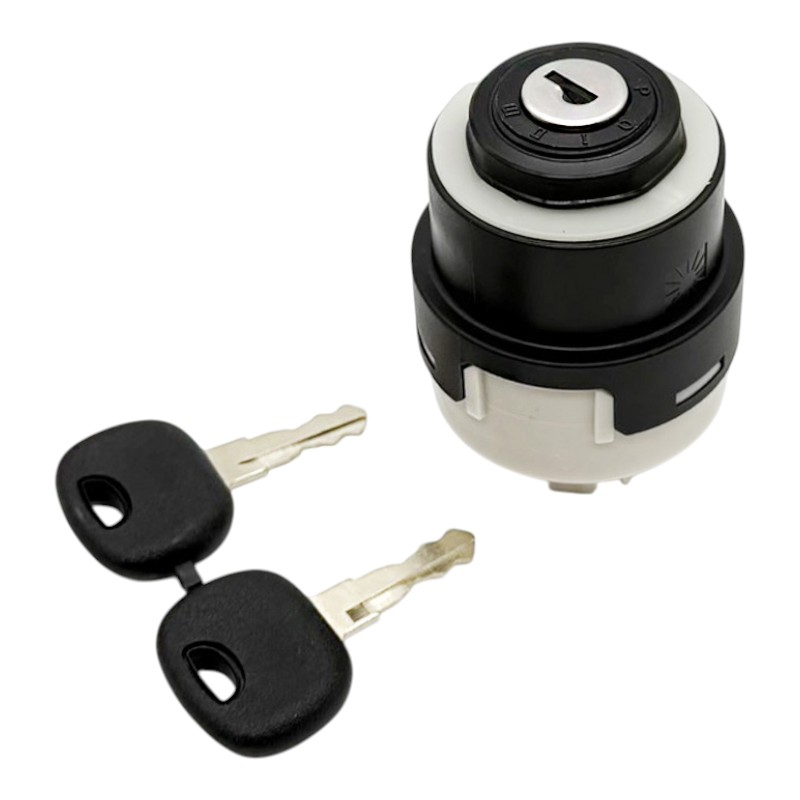

• Polohy P–0–I–II–III
• Funkce: parkování, vypnuto, zapnuto, předehřev, start
• 10 připojovacích kontaktů

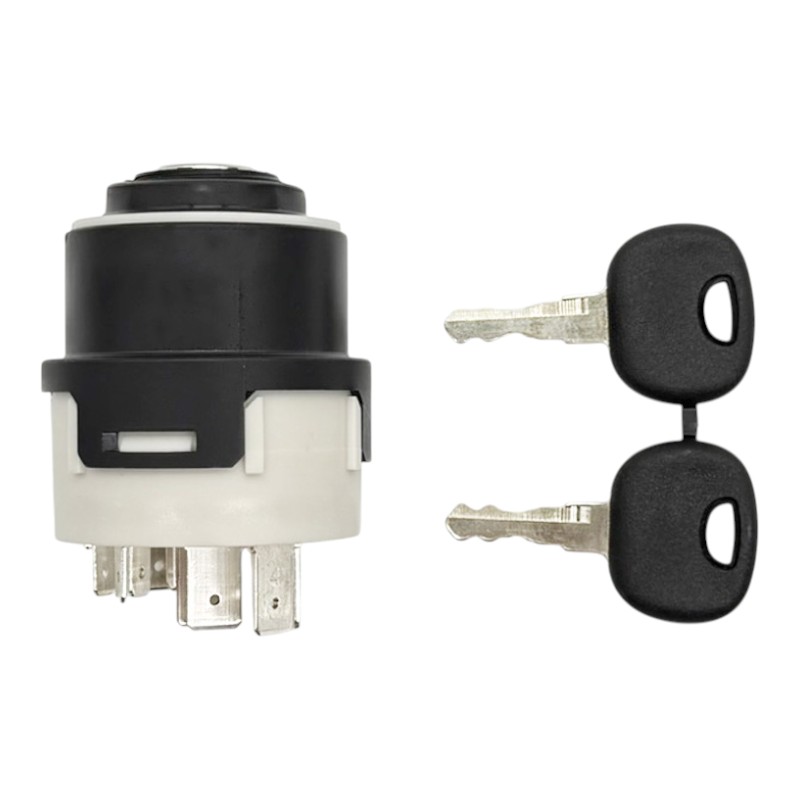

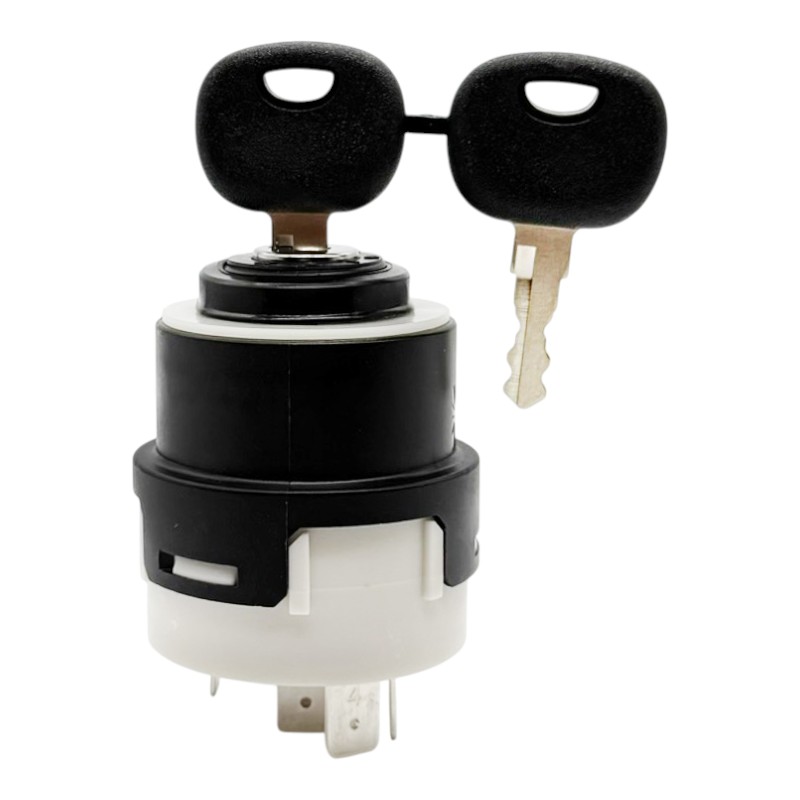

• Včetně 2 oboustranných bezpečnostních klíčů
• Krytí IP64 – ochrana proti prachu a stříkající vodě
• Počet poloh: 5 poloh

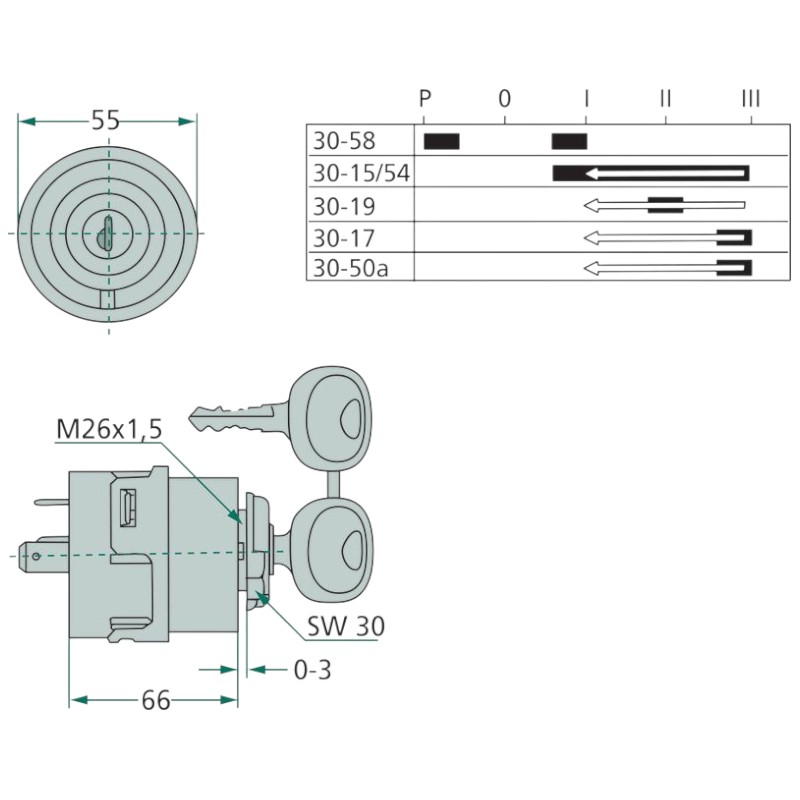

• Průměr skříňky: 55 mm
• Průměr instalační otvoru: 26,5 mm
• Závit: M26 × 1,5
• Matice: SW 30

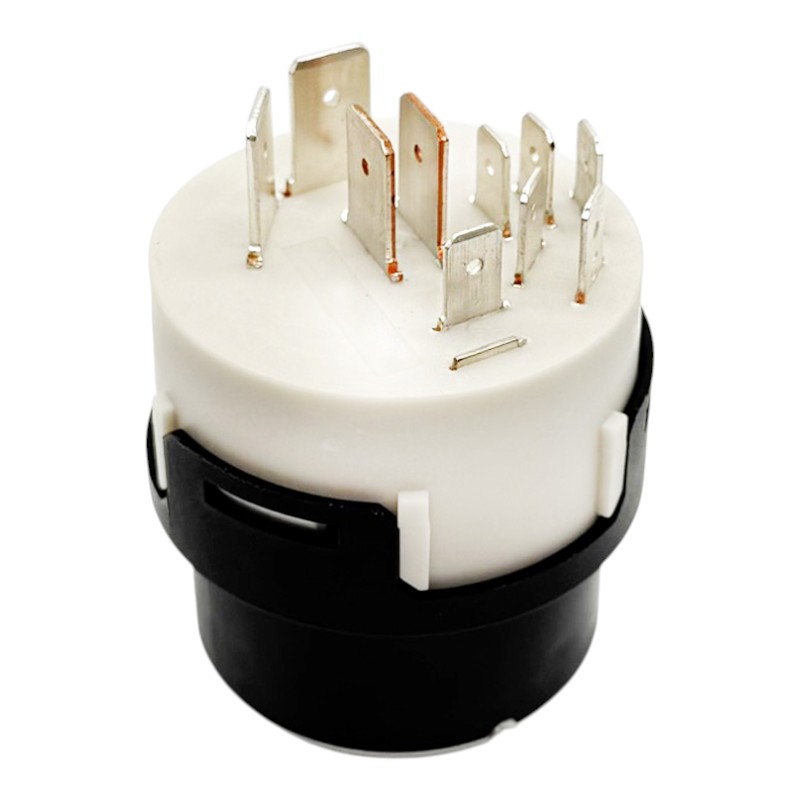

• Ploché konektory: 4× 9,5 mm / 6× 6,3 mm
• Označení kontaktů: 30, 17, 58, 19, 15/54, 50a
• Krytí: IP64
• Číslo klíče: 14603
• Klíče v balení: 2 ks
• Originální označení: 205 010 01, 1987424C1, A187614, P2741618, P2741648, 0021559041, 7700042420

Funkce jednotlivých poloh

Spínací skříňka má polohy:

• P – parkovací poloha
• 0 – vypnuto
• I – zapnuto / zapalování
• II – předehřev
• III – start

Díky tomu umožňuje ovládat běžné startovací funkce traktoru včetně předehřevu motoru.

Označení kontaktů

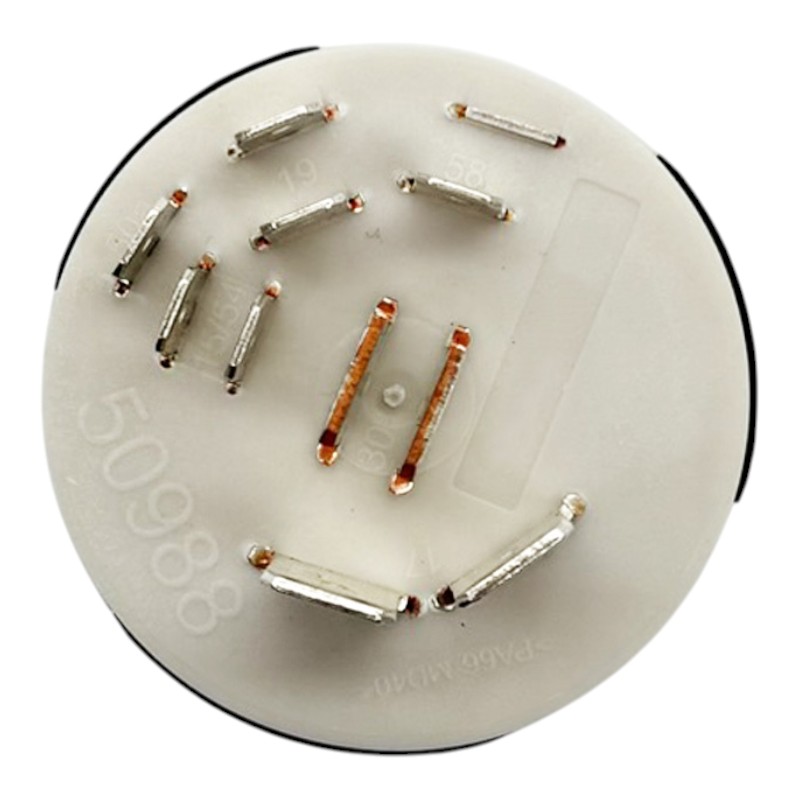

Na spínací skříňce jsou kontakty: 30, 17, 58, 19, 15/54, 50a

Tyto kontakty slouží pro připojení napájení, zapalování, světelných a startovacích okruhů podle elektroinstalace konkrétního stroje.Při montáži doporučujeme porovnat zapojení s původní spínací skříňkou nebo schématem elektroinstalace traktoru.

Vhodné pro traktory

Spínací skříňka je vhodná například pro tyto značky modely:

• Claas / Renault pro modely: Ares 540, Ares 546, Ares 550, Ares 556, Ares 566, Ares 610, Ares 616, Ares 620, Ares 626, Ares 630, Ares 636, Ares 640, Ares 656, Ares 696, Ares 710, Ares 720, Ares 815, Ares 816, Ares 825, Ares 826, Ares 836
• Case IH pro modely: 4210, 4220, 4230, 4240, 495 XL, 595 XL, 695 XL, 795 XL, 895 XL, 995, 995 XL, 440, 540, 640, 740, 840, 940, 743 XL, 745 XL, 844 XL, 845 XL, 856 XL, D 440, Maxxum 5120, Maxxum 5130, Maxxum 5140, Maxxum 5150, Maxxum 5230, Maxxum 5240, Maxxum 5250

Lze ji použít také univerzálně u různých strojů, pokud odpovídají technické parametry, zapojení kontaktů a montážní rozměry původní spínací skříňky.

Důležitá poznámka k výběru

Uvedený seznam modelů nemusí obsahovat všechny stroje, pro které je tato spínací skříňka vhodná. Při výběru doporučujeme řídit se především podle:

• originálního označení
• počtu kontaktů
• označení kontaktů
• průměru montážního otvoru
• závitu M26 × 1,5
• poloh spínací skříňky
• zapojení původního dílu

Nejste si jistí kompatibilitou? Pošlete nám OEM číslo, značku a model traktoru nebo fotografii původní spínací skříňky a rádi vám ověříme správný díl.

Co znamená krytí IP64

Krytí IP64 znamená ochranu proti vniknutí prachu a proti stříkající vodě. První číslice v IP kódu označuje ochranu proti pevným částicím a druhá číslice ochranu proti vodě; standard IP kódů vychází z IEC 60529. V praxi je to důležité u traktorů a zemědělské techniky, kde je spínací skříňka vystavena prachu, vlhkosti, nečistotám a vibracím. Nejedná se ale o provedení určené k ponoření do vody nebo tlakovému mytí.

Zajímavost z praxe

U starších traktorů bývá spínací skříňka často příčinou nepravidelného startování, výpadků kontaktu nebo problémů s předehřevem. Závada se nemusí projevit hned – někdy stačí opotřebené vnitřní kontakty a traktor startuje jen občas nebo až po zahýbání klíčem. Při výměně doporučujeme vždy zkontrolovat také stav konektorů, kabeláže a ukostření.

Kdy spínací skříňku vyměnit?

• klíč se protáčí nebo jde ztuha
• startér nereaguje
• nefunguje předehřev
• vypadává zapalování
• skříňka má vůli
• kontakty jsou opálené nebo zoxidované
• došlo k poškození zámku
• původní klíč je ztracený nebo opotřebený

Vadná spínací skříňka může způsobit problémy se startováním i výpadky elektrických okruhů traktoru.
