Skříňka zapalování 12 - 24 V pro traktory Case IH, New Holland, Steyr a univerzální použití

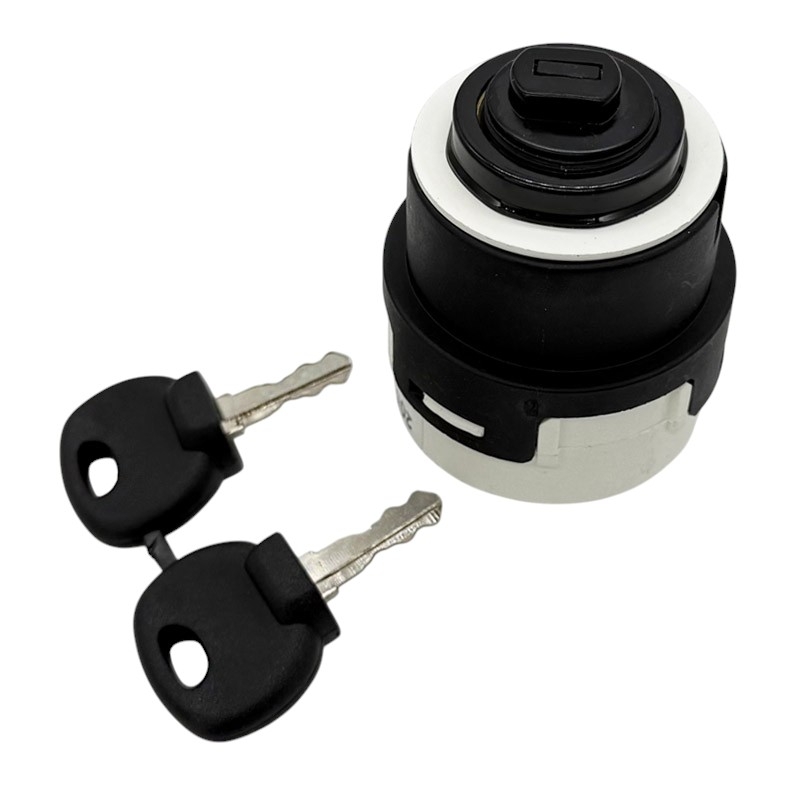

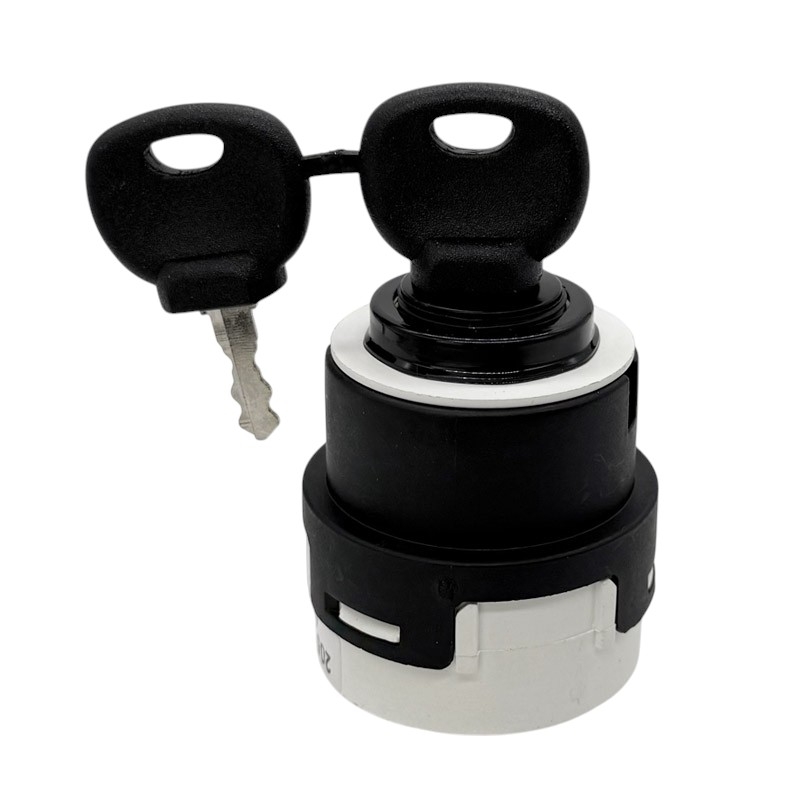

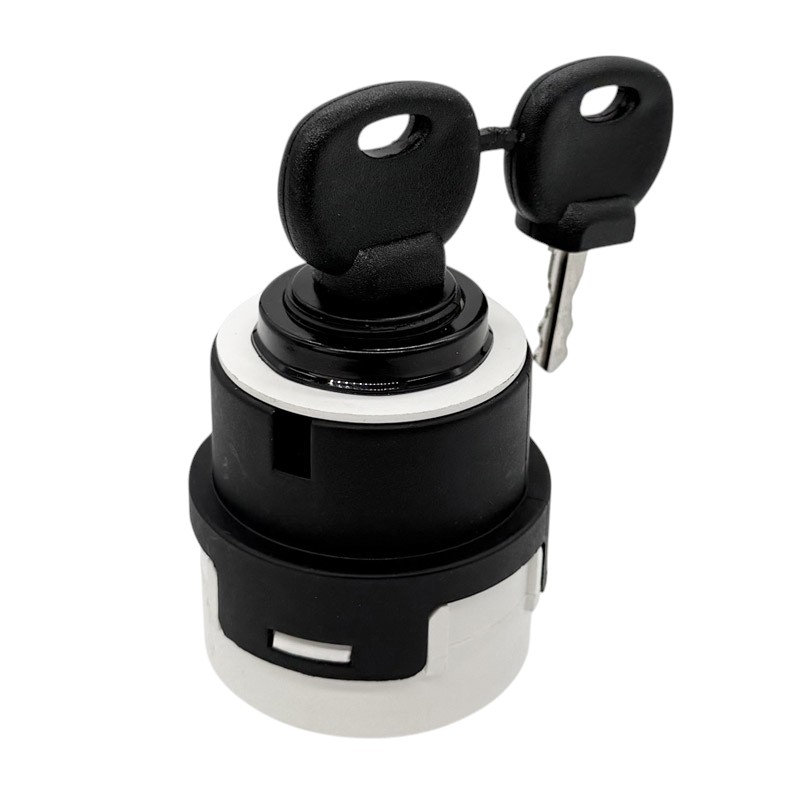

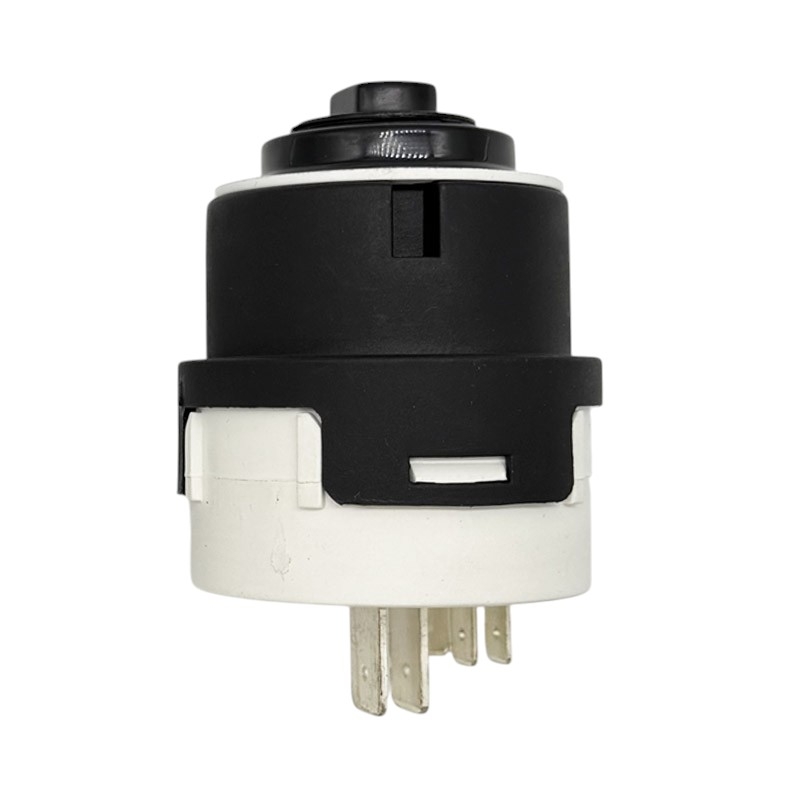

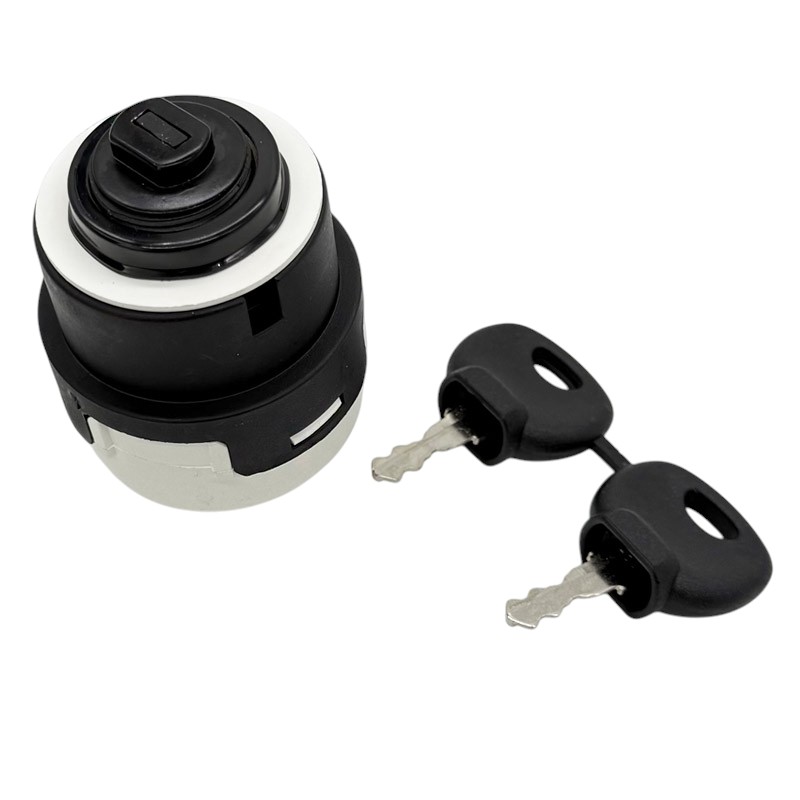

Spínací skříňka zapalování se 2 klíči – 12/24 V

Vhodné pro traktory Case IH, New Holland, Steyr + univerzální použití. Kvalitní spínací skříňka zapalování pro zemědělskou a stavební techniku. Vhodná jako náhrada opotřebených nebo poškozených originálních spínačů. Součástí balení jsou 2 robustní klíče typu A14603 s dlouhou životností. Tato verze je určena pro systémy 12 V i 24 V a je vybavena voděodolnou ochranou válce zámku, což zajišťuje dlouhou životnost i při použití v prašném, vlhkém nebo venkovním prostředí.

Vlastnosti a výhody

• Provozní napětí 12–24 V
• Odolné tělo spínače se zvýšenou ochranou proti vodě
• 2× dodávané klíče (typ A14603)
• Plochá Faston připojení – snadná montáž
• Dlouhá životnost – cca přes 50 000 přepnutí
• Pracovní rozsah teplot -40°C až +85°C
• Vhodné pro traktory CNH i jiné stroje (univerzální použití)
• Kvalita rovna OEM kvalitě

Rozsah funkcí spínače (polohy)

• 0 - Vypnuto: Žádný obvod není aktivní
• 1 - Spotřebitel / příslušenství: Napájení palubních okruhů, el. panel, světla apod.
• 2 - Start: Aktivuje startér (momentová poloha)

Poznámka: Tento model nemá funkci předžhavení (není poloha „žhavení“). Je vhodný pro diesel motory se samostatným tlačítkem/předžhavováním nebo stroje bez žhavení.

Zapojení pinů

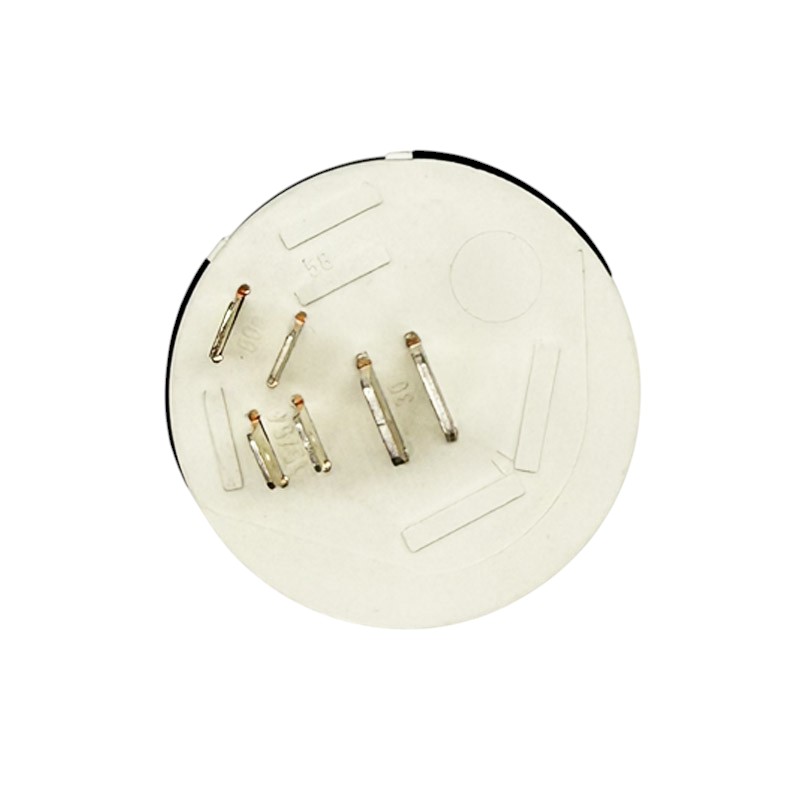

Zapojení označení pinů (na zadní části spínače):

• Označení pinu 30: Trvalé napájení + (baterie) - Přivádí napájení do spínače
• Označení pinu 15 / 54: Napájení po zapnutí (klíček v poloze 1) - Napájí palubní síť a příslušenství
• Označení pinu 50: Startér - Aktivuje startér při otočení klíčku do polohy 2

Každá pozice (30, 15/54, 50) má dvojici pinů, celkem 6 pinů → to umožňuje připojení více okruhů bez rozbočování kabeláže.

Kompatibilita

Daná spínací skříňka je určená pro traktory CNH:

• Case IH pro modely: CS 78, CS 80, CS 80 Pro, CS 85 Pro, CS 86, CS 90, CS 90 Pro, CS 94, CS 95 Pro, CS 100, CS 105 Pro, CS 110, CS 120, CS 130, CS 150, CVX 120, CVX 130, CVX 140, CVX 150, CVX 160, CVX 170, CVX 175, CVX 195, CVX 1135, CVX 1145, CVX 1155, CVX 1170, CVX 1190, CVX 1195


• New Holland pro modely: T7510, T7520, T7530, T7540, T7550, TVT135, TVT145, TVT155, TVT170, TVT190, TVT195


• Steyr pro modely: 9078, 9086, 9094, 9080 MT, 9085 MT, 9090 MT, 9095 MT, 9100 MT, 9105 MT, 9105 (4/00-7/03), 9105 (4/96-4/00), 9115 (4/00-7/03), 9115 (4/96-4/00), 9125 (4/00-7/03), 9125 (4/96-4/00), 9145 (4/00-7/03), 9145 (4/96-4/00), 6135 CVT (5/03-), 6140 CVT (1/07-), 6145 CVT (5/03-), 6150 CVT (1/07-), 6155 CVT (5/03-), 6160 CVT (1/07-), 6170 CVT (5/03-), 6175 CVT (1/07-), 6190 CVT (5/03-), 6195 CVT (1/07-), 6195 CVT (3/06-), CVT 120 (5/01-), CVT 120 (7/00-5/03), CVT 130 (5/01-), CVT 130 (7/00-5/03), CVT 150 (5/01-), CVT 150 (7/00-5/03), CVT 170 (5/01-), CVT 170 (7/00-5/03), 9080 M, 9090 M, 9100 M, M 9078 (1/99-1/04), M 9078 (3/96-1/99), M 9083 (9/94-1/99), M 9086 (1/99-1/04), M 9086 (3/96-1/99), M9094 (1/99-1/04), M9094 (3/96-1/99)

Vhodné pro další stroje: nakladače, manipulátory, malotraktory, stavební stroje, lesní techniku, průmyslové stroje

Technické údaje

• Průměr montážního otvoru: 28 mm (závit M26×1,5)
• Napětí: 12 / 24 V
• Konektory: 6,3 × 0,8 / 9,5 × 1,2 mm
• Originální označení: 1-40-258-008, 205 003 04, 87312354

Návod na výměnu / montáž spínací skříňky

Doporučení: Před zahájením práce odpojte baterii stroje, aby nedošlo ke zkratu.

Demontáž staré spínací skříňky

1. Vypněte zapalování a odpojte mínusový pól baterie.
2. Sejměte krycí plast nebo panel kolem spínače (pokud je použit).
3. Odpojte všechny vodiče z původní skříňky – doporučujeme vyfotit původní zapojení pro snadné porovnání.
4. Uvolněte matici nebo aretační kroužek držící spínač v palubní desce.
5. Vyjměte původní spínací skříňku z otvoru.

Montáž nové skříňky

1. Zkontrolujte průměr montážního otvoru (Ø 28 mm / závit M26×1,5).
2. Vložte novou spínací skříňku do otvoru a zajistěte ji maticí / aretačním kroužkem.
3. Připojte vodiče podle funkce jednotlivých pinů:
   30 - + Napájení z baterie - Trvalé napětí (červený vodič)
   15 / 54 - Napájení po zapnutí - Palubní síť, přístroje, světla
   50 - Startér - Vede do startéru nebo startovacího relé
   Pozn.: Každý obvod má dva kontakty → lze připojit více vodičů bez použití rozdvojek.
4. Pokud má spínač boční přídavný kontakt, zapojí se většinou jako doplňkový výstup pro kontrolky nebo elektrický panel (shodné s 15/54).
5. Znovu zkontrolujte dotažení všech konektorů a polohu vedení kabelů.

Zkouška funkce

1. Připojte zpět baterii.
2. Otočte klíček do jednotlivých poloh a ověřte:
   0 = Vypnuto → žádná kontrolka nesvítí
   1 = Zapnuto (příslušenství) → rozsvítí se palubní kontrolky / zapne napájení
   2 = Start → motor startuje (klíč držet pouze krátce)

Pokud startér nereaguje → zkontrolujte připojení pinu 50.

Dokončení

• Namontujte zpět plastové kryty palubní desky.
• Uložte náhradní klíček na bezpečné místo.
• V případě potřeby ošetřete elektrické kontakty dielektrickým sprejem.

Tip pro bezproblémový provoz: Pravidelně (1× ročně) zkontrolujte dotažení konektorů → vibrace ve stroji mohou časem spoje povolit.
