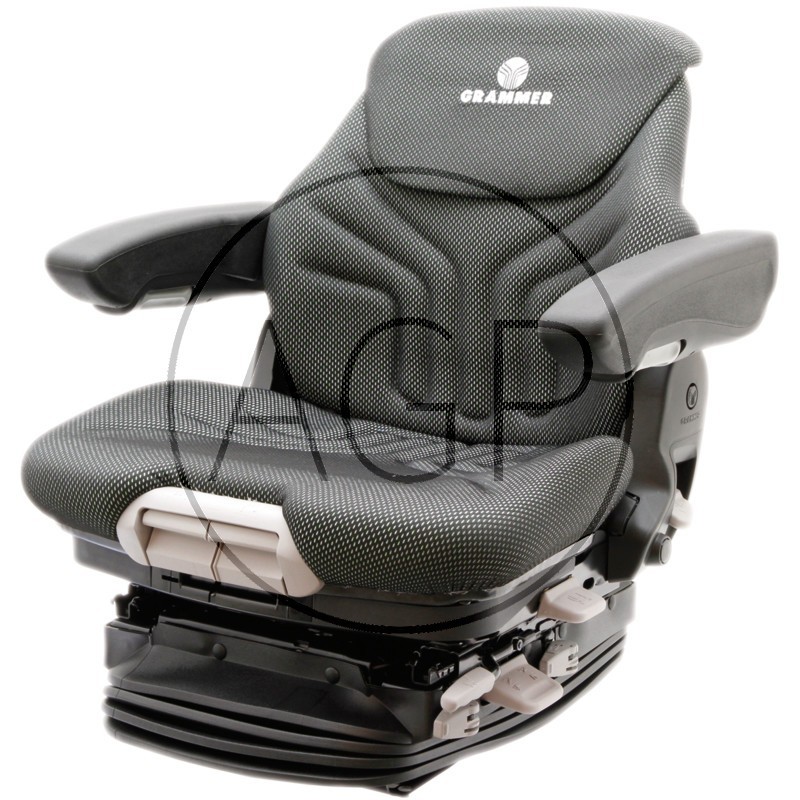

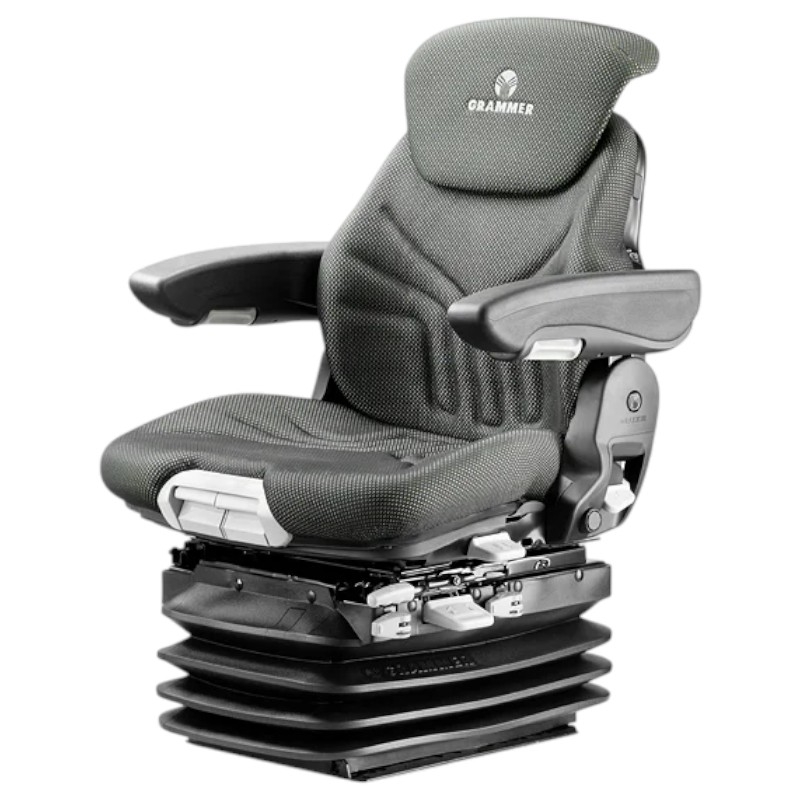

Vzduchem odpružené sedadlo GRAMMER Maximo Professional MSG95AL/731 – 12 V

Vzduchem odpružené sedadlo GRAMMER Maximo Professional MSG95AL/731 – 12 V

GRAMMER Maximo Professional MSG95AL/731 je vzduchem odpružené sedadlo určené pro profesionální použití ve středních a těžkých traktorech a dalších zemědělských strojích. Kombinuje nízkofrekvenční odpružení, automatické přizpůsobení hmotnosti řidiče a široké možnosti individuálního nastavení.

Nízkofrekvenční odpružení účinně absorbuje svislé vibrace a rázy vznikající při jízdě po nerovném terénu. Pomáhá omezit nežádoucí rozkmitání sedadla, které se může objevovat zejména u traktorů s odpruženou nápravou nebo kabinou. Nastavitelný tlumič umožňuje přizpůsobit chování odpružení provozním podmínkám a požadavkům řidiče.

Automatický polohovací systém APS

Systém APS automaticky přizpůsobí vzduchové odpružení tělesné hmotnosti řidiče v rozsahu 50–130 kg. Po nastavení hmotnosti lze stejným ovládáním plynule upravit také výšku sedadla. Tím se usnadňuje správné nastavení pracovní polohy a zachovává potřebný rozsah odpružení pro různé řidiče.

Komfort při dlouhodobé práci

Sedadlo nabízí řadu možností ergonomického nastavení:

• plynulé pneumatické nastavení výšky
• podélný posuv v rozsahu 210 mm
• nastavení hloubky a sklonu sedáku
• nastavení sklonu opěradla
• mechanickou bederní opěrku
• zasouvací prodloužení opěradla
• výškově a sklonově nastavitelné sklopné područky
• otočný adaptér pro snadnější nastoupení a vystoupení

Uzamykatelné podélné horizontální odpružení omezuje přenos rázů ve směru jízdy, například při rozjezdu, brzdění nebo práci v nerovném terénu.

Standardní výbava

• Vzduchové odpružení s 12V kompresorem
• Nízkofrekvenční systém odpružení
• Automatický polohovací systém APS
• Automatické nastavení hmotnosti řidiče 50–130 kg
• Nastavitelný tlumení odpružení
• Zdvih odpružení 100 mm
• Plynulé pneumatické výškové nastavení 80 mm
• Podélné nastavení 210 mm
• Uzamykatelné podélné horizontální odpružení
• Otočný adaptér pro snadnější vystoupení a nastoupení
• Výškově nastavitelné a sklopné područky 60 × 380 mm
• Mechanická bederní opěrka
• Nastavení sklonu opěradla
• Zasouvací prodloužení opěradla
• Nastavení hloubky a sklonu sedáku
• Látkové čalounění

Technické parametry

• Výrobce: GRAMMER
• Model: Maximo Professional
• Typ sedadla: MSG95AL/731
• Originální označení GRAMMER: 1288547
• Typ odpružení: vzduchové, nízkofrekvenční
• Napájení kompresoru: 12 V
• Nastavení hmotnosti: automatické
• Rozsah hmotnosti řidiče: 50–130 kg
• Zdvih odpružení: 100 mm
• Výškové nastavení: 80 mm, plynulé pneumatické
• Podélné nastavení: 210 mm
• Horizontální odpružení: podélné, uzamykatelné
• Otočný adaptér: ano, rozsah 20° - pro snadné nastoupení a vystoupení
• Tlumič odpružení: nastavitelný
• Bederní opěrka: mechanická
• Područky: ano
• Prodloužení opěradla: ano, zasouvací

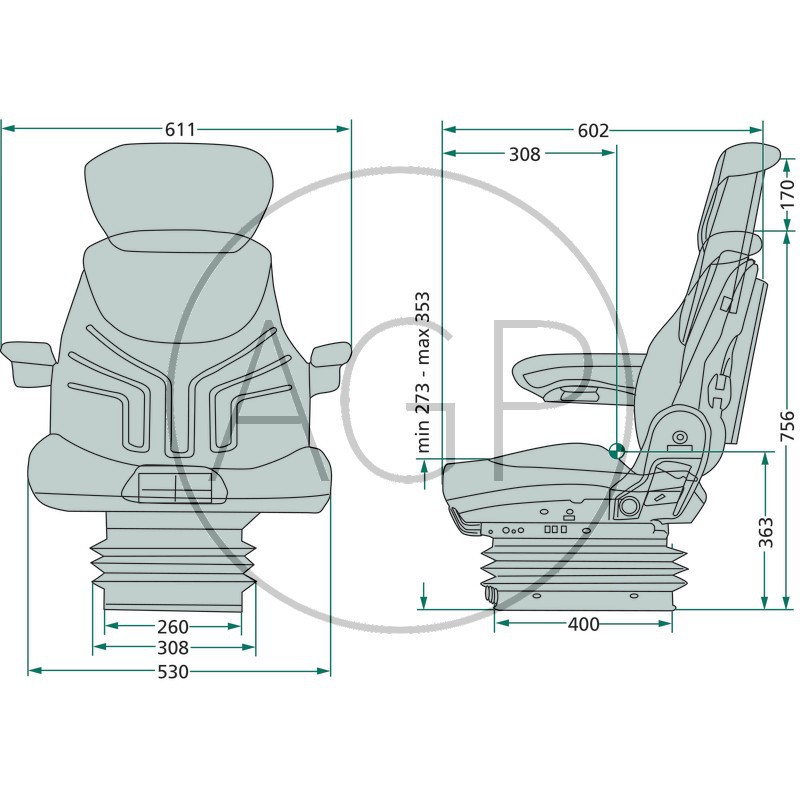

• Šířka sedáku: 530 mm
• Rozteč montážních ližin: 260 mm
• Celková délka: 605 mm
• Celková výška: 756–926 mm
• Čalounění: látkové

Použití a kompatibilita

Sedadlo je vhodné především pro střední a těžké traktory a zemědělské stroje. Zvláště vhodné je pro stroje s odpruženou nápravou nebo kabinou, u kterých nízkofrekvenční odpružení pomáhá omezovat rozkmitání sedadla.

Před objednáním doporučujeme porovnat:

• rozteč montážních ližin 260 mm
• montážní otvory a dostupný prostor v kabině
• napájecí napětí 12 V
• celkové rozměry sedadla
• umístění ovládacích prvků stroje
• případné připojení spínače sedadla, vyhřívání nebo joysticku

Kompatibilitu nelze určit pouze podle značky traktoru. U některých strojů může být nutná vhodná montážní konzole nebo adaptační deska.

Použití v prvovýrobě traktorů

Sedadla GRAMMER konstrukční řady Maximo Professional MSG95AL/731 se v různých originálních konfiguracích používají také jako prvovýbava u vybraných modelů traktorů značek a například uvedených modelů:

• Deutz-Fahr pro modely: AgroPrima 4.31, AgroPrima 4.51, AgroPrima 4.56, AgroPrima 6.06, AgroPrima 6.16, AgroStar 4.61, AgroStar 4.68, AgroStar 4.71, AgroStar 4.78, AgroStar 6.08, AgroStar 6.11, AgroStar 6.21, AgroStar 6.28, AgroStar 6.31, AgroStar 6.38, AgroStar 6.61, AgroStar 6.71, AgroStar 6.81, AgroStar 8.31, Agrosun 100, Agrosun 120, Agrosun 140, Agrotron 160, Agrotron 175, Agrotron 200, Agrotron 4.70, Agrotron 4.80, Agrotron 4.85, Agrotron 4.90, Agrotron 6.00, Agrotron 6.01, Agrotron 6.05, Agrotron 6.15, Agrotron 6.20, Agrotron 6.30, Agrotron 6.45, Agrotron K 90, Agrotron K 100, Agrotron K 110, Agrotron K 120, Agrotron K 410, Agrotron K 420, Agrotron K 430, Agrotron K 610, Agrotron L 720, Agrotron M 410, Agrotron M 420, Agrotron M 600, Agrotron M 610, Agrotron M 615, Agrotron M 620, Agrotron M 625, Agrotron M 640, Agrotron M 650, Agrotron New 120, Agrotron New 150, Agrotron New 150.7, Agrotron New 165.7, AgroXtra 3.57, AgroXtra 4.07, AgroXtra 4.17, AgroXtra 4.47, AgroXtra 4.57, AgroXtra 6.07, AgroXtra 6.17, DX 110, DX 120, DX 140, DX 145, DX 160, DX 230, DX 250, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 3.70, DX 3.75, DX 3.80, DX 3.90, DX 4.10, DX 4.17, DX 4.30, DX 4.50, DX 4.57, DX 4.70, DX 6.05, DX 6.10, DX 6.30, DX 6.50, DX 7.10, DX 8.30, Intrac 6.05, Intrac 6.30, Intrac 6.60, Intrac 2002, Intrac 2003, Intrac 2004, Intrac 2005, Intrac 2006


• Fendt pro modely: Fendt 312 (Typ 325), Fendt 312 (Typ 352), Fendt 815 (Typ 715), Fendt 818 (Typ 718), Fendt 818 (Typ 729), Fendt 820 (Typ 731), Fendt 822 (Typ 833), Fendt 822 (Typ 839), Fendt 824 (Typ 834), Fendt 824 (Typ 840), Fendt 826 (Typ 835), Fendt 826 (Typ 841), Fendt 828 (Typ 836), Fendt 828 (Typ 842), Fendt 916 (Typ 916), Fendt 918, Fendt 920 (Typ 920), Fendt 922 (Typ 919), Fendt 924 (Typ 922), Fendt 924 (Typ 924), Fendt 924 (Typ 941), Fendt 926 (Typ 926), Fendt 927 (Typ 925), Fendt 927 (Typ 942), Fendt 927 (Typ 950), Fendt 930 (Typ 928), Fendt 930 (Typ 930), Fendt 930 (Typ 943), Fendt 930 (Typ 951), Fendt 930 (Typ 957), Fendt 933 (Typ 931), Fendt 933 (Typ 944), Fendt 933 (Typ 952), Fendt 933 (Typ 958), Fendt 936 (Typ 934), Fendt 936 (Typ 945), Fendt 936 (Typ 953), Fendt 936 (Typ 959), Fendt 939 (Typ 946), Fendt 939 (Typ 954), Fendt 939 (Typ 960), Xylon 520, Xylon 522, Xylon 524


• John Deere pro modely: 5080R, 5090R, 5100R, 8245R, 8270R, 8295R, 8295RT, 8320R, 8320RT, 8345R, 8345RT, 1158, 1166, 1169, 1174, 1177, 1188, 2254, 2256, 2258, 2264, 2266, 4030, 4230, 4430, 4630, 2250, 2650, 3050, 3150, 3350, 3650, 4050, 4250, 4350, 4450, 4650, 4850, 4055, 4255, 4455, 4555, 4755, 4955, 8560, 8760, 8960, 8570, 8770, 8870, 8970, 965, 968, 975, 985, 1032, 1042, 1052, 1055, 1065, 1068H, 1072, 1075, 1085, 3700, 3800, 4310, 4410, 4610, 4710, 5730, 5830, 5440, 5460, 6100, 6200, 6300, 6400, 6205, 6505, 6010, 6110, 6210, 6310, 6410, 6510, 6610, 6910, 6020, 6120, 6220, 6320, 6420, 6420S, 6520, 6620, 6820, 6920, 6920S, 6130, 6230, 6330, 6430, 6530, 6534, 6630, 6830, 6930, 6650, 6750, 6850, 6950, 7200, 7600, 7700, 7800, 7130, 7230, 7730, 7830, 7930, 8100, 8200, 8300, 8400, 8110, 8210, 8310, 8410, 8120, 8220, 8320, 8420, 8520, 8130, 8230, 8330, 8430, 9100, 9200, 9300, 9400, 9120, 9220, 9320, 9420, 9520, 2054, 2056, 2058, 2064, 2066


• Kubota pro modely: F 2560, F 3560, M 5700, M 9540


• Lamborghini pro modely: 700, Champion 120, Champion 150, Champion 160, Champion 180, Champion 200, Formula 115, Formula 135, Grand Prix 674-70, Premium 850, Premium 950, Premium 1050, Premium 1060, Premium 1100, Premium 1300, R 874, R 1056, R 1106, R 1156, R 1256, R 1306, R 1506, R 1556, R6.100, R6.110, R6.115, R6.120, R6.125, R6.130, R6.140, R6.150, R6.150.7, R6.160, R6.165.7, R6.170, R6.180.7, R7.210, R8.215, R8.230, R8.265, R8.270, Racing 165, Racing 190, Traction 265, Victory 230, Victory 260


• Landini pro modely: 8880, 10800, 11800, Legend 105, Legend 115, Legend 120, Legend 125, Legend 130, Legend 135, Legend 140, Legend 145, Legend 160, Legend 165, Legend 180, Legend 185, Mythos 90, Mythos 100, Mythos 105, Mythos 110, Mythos 115


• Lindner pro modely: 948, 958, Geotrac 50, Geotrac 60, Geotrac 63, Geotrac 64, Geotrac 65, Geotrac 70, Geotrac 73, Geotrac 74, Geotrac 75, Geotrac 80, Geotrac 83, Geotrac 84, Geotrac 85, Geotrac 90, Geotrac 93, Geotrac 94, Geotrac 100, Geotrac 103, Geotrac 104, Geotrac 114, Geotrac 124


• Massey Ferguson pro modely: 550, 560, 565, 575, 590, 592, 595, 670, 675, 690, 698, 699, 1007, 1080, 2675, 2620, 2640, 2625, 2645, 5425, 5435, 5445, 5455, 5460, 5465, 5470, 6110, 6120, 6130, 6140, 6150, 6160, 6170, 6180, 6190, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 6445, 6455, 6460, 6465, 6470, 6475, 6480, 6490, 6495, 6497, 7465, 7480, 7485, 7490, 7495, 8110, 8120, 8130, 8140


• McCormick pro modely: CX 50, CX 60, CX 70, CX 80, CX 90, CX 100, MC 80, MC 90, MC 100, MTX 110, MTX 125, MTX 140, MTX 155, MTX 175


• New Holland pro modely: T6010 Tier 3, T6020 Tier 3, T6030 Tier 3, T6040 Tier 3, T7030, T7040, T7050, T7060, T7070 Autocommand, T9020, T9030, T9040, T9050, T9060, TM110, TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TM180, TM190, TS80, TS90, TS100, TS110, TS115, TS120, TS125, TVT135, TVT145, TVT155, TVT170, TVT190, TVT195


• Same pro modely: Antares 100, Antares 110, Antares 130, Antares II 110, Antares II 130, Aster 60, Aster 70, Buffalo 120, Buffalo 130, Centurion 75, Diamond 215, Diamond 230, Diamond 260, Diamond 265, Drago 100, Drago 120, Galaxi 170, Hercules 160, Iron 100, Iron 110, Iron 115, Iron 120, Iron 125, Iron 130, Iron 140, Iron 150, Iron 150.7, Iron 160, Iron 165.7, Iron 175, Iron 180.7, Iron 185, Iron 190, Iron 200, Laser 85, Laser 90, Laser 100, Laser 110, Laser 125, Laser 130, Laser 150, Mercury 85, Panther 88, Panther 90, Panther 95, Rubin 120, Rubin 135, Rubin 150, Rubin 160, Rubin 180, Rubin 200, Silver 90, Silver 95, Silver 100, Silver 105, Silver 110, Silver 115, Silver 130, Silver 160, Silver 180, Taurus 60, Tiger 100, Tiger 105, Titan 160, Titan 190, Trident 130, Taurus C


• Steyr pro modely: 8100, 8110, 8130, 8170, 8180, 9078, 9086, 9105, 9115, 9125, 9145, 9155, 9160, 9170, 9180, 9190, 9200, 6130 CVT, 6135 CVT, 6140 CVT, 6145 CVT, 6150 CVT, 6155 CVT, 6160 CVT, 6165 CVT, 6170 CVT, 6175 CVT, 6180 CVT, 6185 CVT, 6190 CVT, 6195 CVT, 6200 CVT, 6205 CVT, 6210 CVT, 6215 CVT, 6225 CVT, 6230 CVT, CVT 120, CVT 130, CVT 150, CVT 170, 4065 Kompakt, 4065 S Kompakt, 4075 Kompakt, 4085 Kompakt, 4095 Kompakt, M 948, M 958, M 968, M 975, 9080 M, 9090 M, 9100 M, M 9078, M 9083, M 9086, M 9094, Multi 4095 Tier 4, Multi 4105, Multi 4115 Tier 4, 4100 Profi Tier 3, 4110 Profi Tier 3, 4115 Profi Tier 3, 4120 Profi Tier 3, 4130 Profi Tier 3, 6115 Profi, 6125 Profi, 6135 Profi, 6140 Profi Tier 3


• Valtra pro modely: 365, 465, 565, 665, 6000, 8800, A65, A75, A85, A95, C90, C100, C110, C120, C130, C150, 6250, 6350, 6550, M120, M130, M150, 8000, 8050, 8150, 8200, 8400, 8750, 6300, 6400, 6600, 6800, N91, N101, N111, N121, N141, S230, S240, S260, S280, T120, T130, T140, T150, T160, T170, T180, T190, T121, T131, T151, T161, T171, XM130, XM150


• Zetor pro modely: Forterra 8641, Forterra 9641, Forterra 10641, Forterra 11441, Forterra 11741, Proxima 6421, Proxima 6441, Proxima 7421, Proxima 7441, Proxima 8441


• Claas

Díky tomu může být sedadlo vhodné za  původního sedadla GRAMMER stejné konstrukční řady. Před objednáním je však nutné porovnat typové označení původního sedadla, rozteč montážních ližin, elektrické konektory a konkrétní výbavu. Jednotlivé tovární varianty se mohou lišit například přítomností vyhřívání, kontaktního spínače, bezpečnostního pásu, konzole joysticku nebo způsobem elektrického zapojení. Samotná shoda značky traktoru proto nezaručuje přímou montáž bez úprav.

Montáž a údržba

Sedadlo musí být bezpečně upevněno k nosné konstrukci stroje. Elektrické připojení 12V kompresoru má být provedeno přes odpovídajícím způsobem jištěný elektrický okruh. Pravidelně kontrolujte dotažení upevňovacích šroubů, stav montážních ližin, elektrické vedení a funkci vzduchového odpružení. Před jízdou nastavte sedadlo podle hmotnosti a výšky řidiče a zajistěte otočný adaptér v pracovní poloze.
