Hydraulická rychlospojka Faster 3CKHF, samice, DN 12, 15L, M22 × 1,5, přepážková

  • provedení samice pro přepážkovou montáž
  • vnější připojovací závit 15L, M22 × 1,5
  • jmenovitá světlost DN 12
  • jmenovitý průtok 70 l/min, tlak 250 bar

2 035 Kč / ks
1 681,82 Kč bez DPH
Skladem na e-shopu
Kód:
Máte dotaz k produktu?

Napište nám, brzy se ozveme

Hydraulická rychlospojka Faster 3CKHF, samice, DN 12, 15L, M22 × 1,5, přepážková

Rychlospojka Faster 3CKHF v provedení samice slouží k rozpojitelnému připojení hydraulického vedení. Při výběru rozhoduje spojovací profil, velikost rychlospojky a provedení připojovacího závitu.

Hlavní vlastnosti

  • provedení samice pro přepážkovou montáž
  • vnější připojovací závit 15L, M22 × 1,5
  • jmenovitá světlost DN 12
  • jmenovitý průtok 70 l/min, tlak 250 bar

Technické parametry

  • Výrobce: Faster
  • Jmenovitá světlost: DN 12
  • Konstrukční řada: 3CKHF
  • Provedení: samice, přepážkové
  • Připojovací závit: vnější 15L, M22 × 1,5
  • Konstrukční velikost: 3
  • Jmenovitý průtok: 70 l/min
  • Maximální provozní tlak: 250 bar
  • Materiál: ocel, pozinkovaná, MATE 500 (CrIII)
  • Spojovací profil: ISO 7241-1-A
  • Rozměr L1: 107,4 mm
  • Průměr D1: 42 mm
  • Velikost klíče: 32 mm
  • Funkce: push-pull a odtržení
  • Připojení: protikus samec může být pod zbytkovým tlakem
  • Konstrukční provedení: kompaktní, o 15 mm kratší než standardní řada
  • Konstrukce řady: pro vysoký zpětný průtok až 250 l/min

Použití a kompatibilita

Pro hydraulické okruhy zemědělské a pracovní techniky s profilem ISO 7241-1-A. Vhodnost pro konkrétní stroj určují rozměry protikusu, závit a provozní parametry; samotná značka traktoru shodu nepotvrzuje.

Originální označení Faster

3CKHF087/2215 F – pro porovnání a identifikaci odpovídajícího provedení.

Montáž a použití

Před výměnou porovnejte originální označení, rozměry a provedení původního dílu. Pracujte na odtlakované hydraulické soustavě a chraňte otevřená připojení před nečistotami.

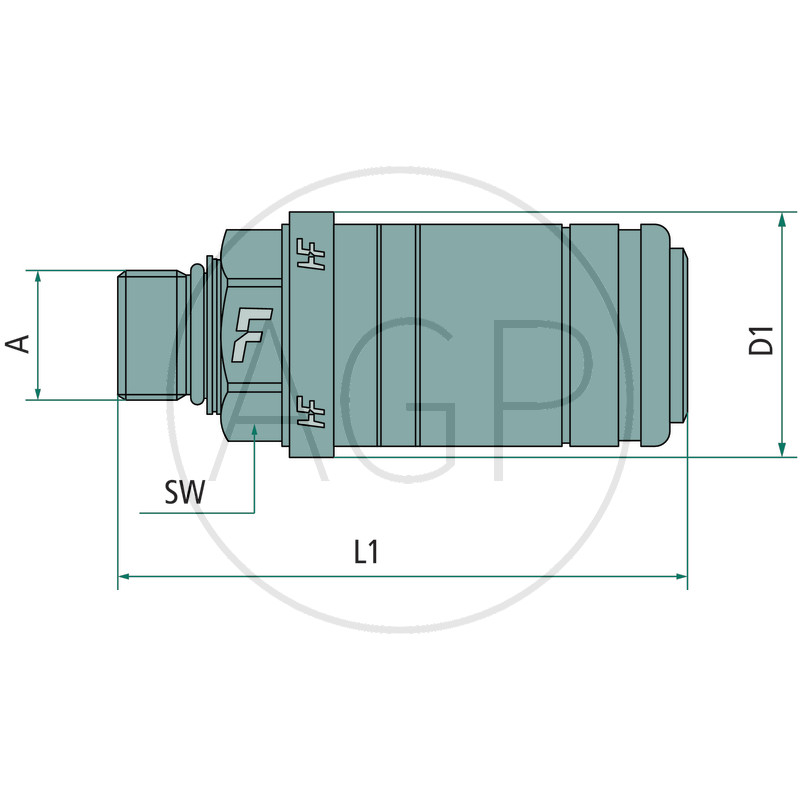

  • SW (mm) 32
  • Připojovací závit (A) 15L, M22 x 1,5 pro přepážku
  • Šířka přepážky (mm) 26
  • Jmenovitý průtok (l/min) 250
  • Konstrukční velikost 3
  • Max. provozní tlak (bar) 250
  • d1 (mm) 42
  • L1 (mm) 107,4
  • Jmenovitá šířka DN 12
