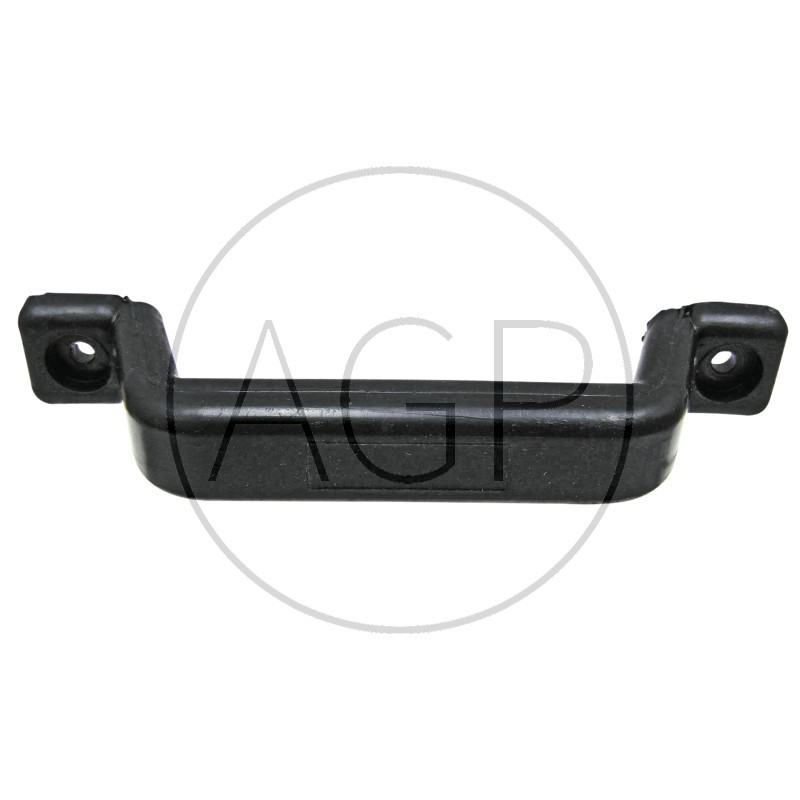

Univerzální pogumované madlo s ocelovým jádrem o celkové šířce 190 mm

Pogumované univerzální madlo 190 mm s ocelovým jádrem

Univerzální madlo s ocelovým jádrem a pryžovým povrchem je určené pro montáž na traktory, zemědělské stroje, přívěsy, boxy, kapoty a další části techniky. Lze jej použít jako madlo pro otevírání a zavírání nebo jako pevný úchyt při obsluze stroje.

Nosnou část madla tvoří ocelový pás, který je po celé ploše opatřen černým pryžovým povlakem. Pryž vytváří příjemnější povrch pro uchopení a současně zakrývá kovové jádro madla.

Madlo se upevňuje pomocí dvou otvorů o průměru 6,5 mm. Podle konstrukce podkladu jej lze přišroubovat nebo přinýtovat. Rozteč montážních otvorů činí 160 mm a celková šířka madla je 190 mm.

Díky jednoduchému univerzálnímu provedení je vhodné pro výrobu, opravy i renovace zemědělských strojů, přívěsů a další techniky.

Možnosti použití

Madlo lze použít například:

• pro otevírání dveří a krytů stroje
• jako madlo kapoty traktoru
• pro otevírání skříňky nebo boxu na nářadí
• pro otevírání krytu akumulátoru
• na přívěsy za osobní automobily
• na zemědělské a pracovní přívěsy
• jako úchyt u sklopného schůdku
• pro přidržení při nastupování na stroj
• na servisní dvířka a další výklopné části
• pro další univerzální použití v dílně nebo na stroji

Hlavní vlastnosti a výhody

• pevné jádro z ocelového pásu
• pryžový povlak po celé ploše madla
• pohodlnější úchop než u nechráněného kovového madla
• univerzální použití na strojích, vozidlech a přívěsech
• možnost montáže pomocí šroubů nebo nýtů
• kompaktní provedení s celkovou šířkou 190 mm
• dva montážní otvory pro pevné uchycení
• vhodné pro nové konstrukce i opravy původních madel

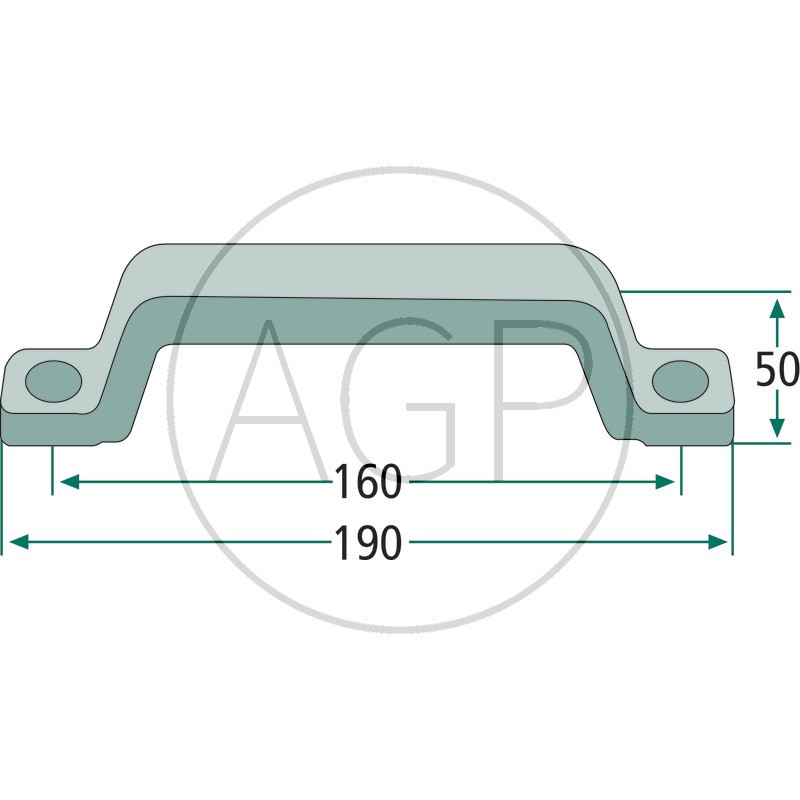

Technické parametry

• Typ: pevné univerzální madlo
• Celková šířka: 190 mm
• Rozteč montážních otvorů: 160 mm
• Počet montážních otvorů: 2
• Průměr montážních otvorů: 6,5 mm
• Výška podle výkresu: 33 mm
• Materiál jádra: ocelový pás
• Povrch: pryžový
• Barva: černá
• Způsob montáže: přišroubování nebo přinýtování
• Provedení: pevné, nesklopné

Montáž a ověření vhodnosti

• Před objednáním doporučujeme zkontrolovat rozteč původních montážních otvorů. Ta se měří vždy od středu jednoho otvoru ke středu druhého a u tohoto madla činí 160 mm.
• Otvory o průměru 6,5 mm jsou vhodné například pro šrouby M6 nebo odpovídající nýty. Konkrétní spojovací materiál je nutné zvolit podle tloušťky, materiálu a konstrukce podkladu.
• Madlo musí být upevněno do dostatečně pevné nosné části. U tenkého plechu doporučujeme použít vhodné podložky nebo vyztužení, aby se zatížení rozložilo na větší plochu.
• Madlo nemá uvedenou nosnost, a proto není určené jako zvedací, tažný nebo upevňovací bod ani jako samostatný schůdek.
