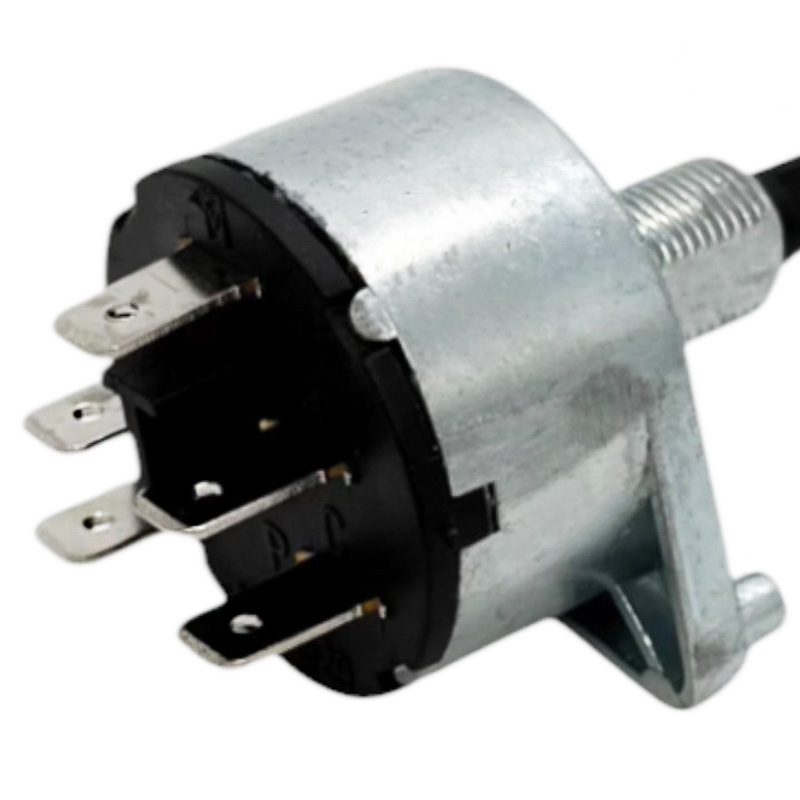

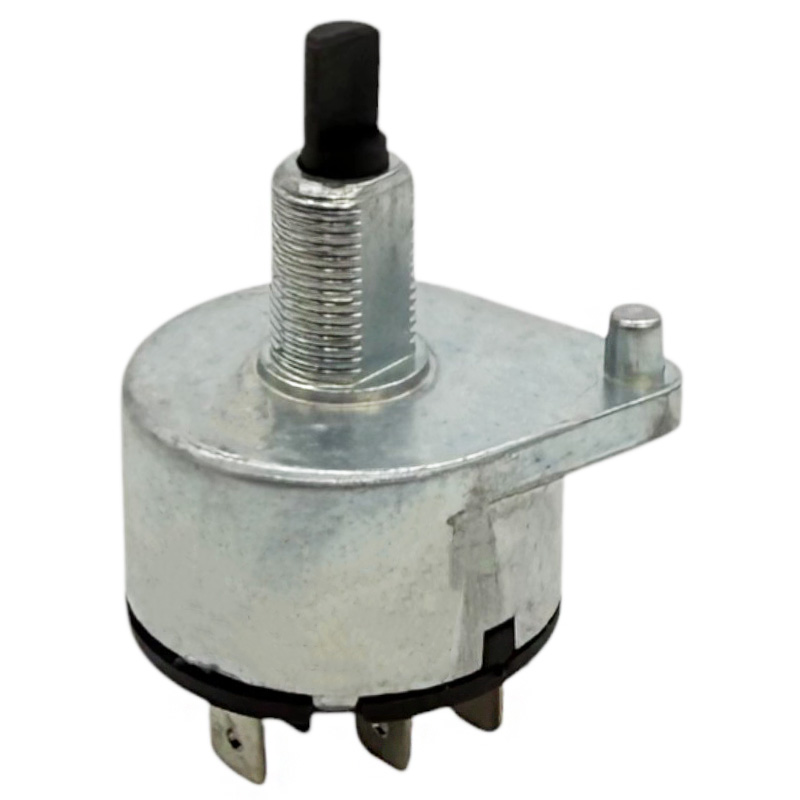

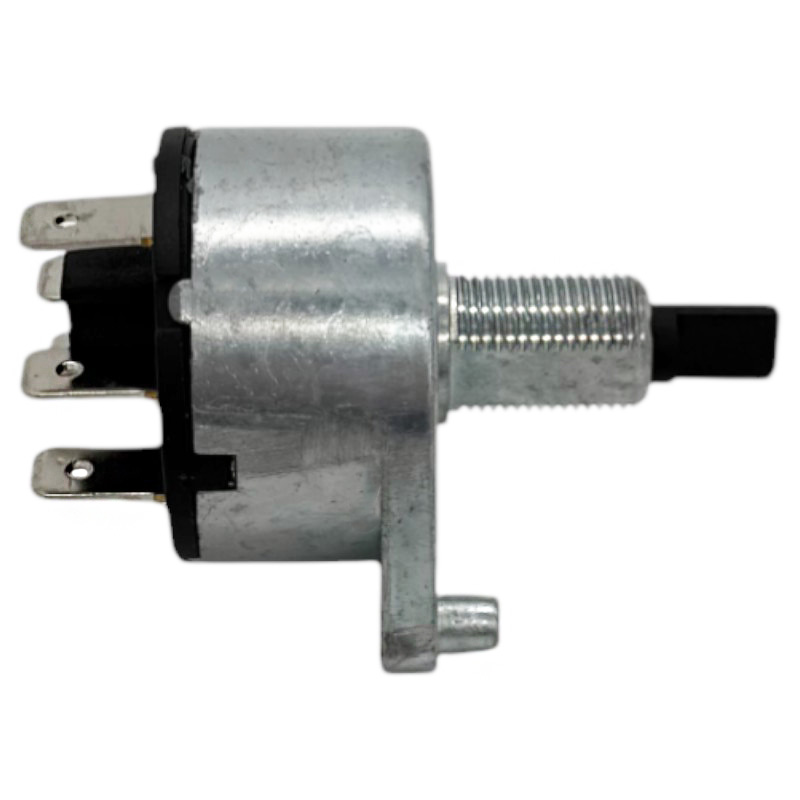

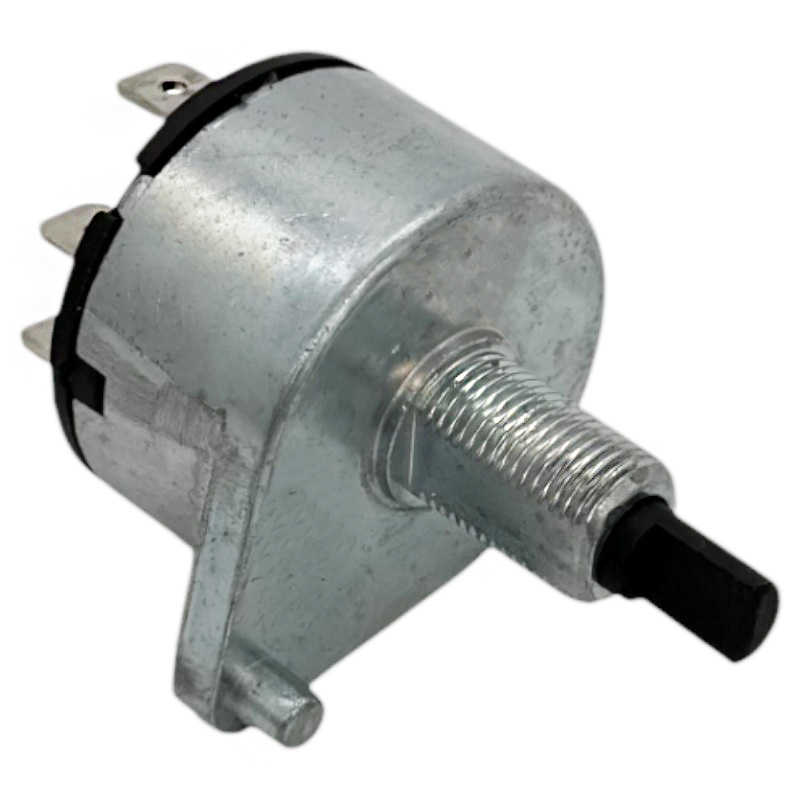

Otočný spínač světel pro traktory John Deere

Otočný spínač světel pro traktory John Deere – 5pin (M, L, H, B, C, P)

Kvalitní otočný spínač světel určený pro traktory John Deere, který slouží k zapínání a přepínání různých režimů osvětlení – například parkovacích, tlumených a dálkových světel. Tento spínač je vybaven 5 plochými konektory pro zapojení elektroinstalace (označení svorek: M, L, H, B, C, mezi B a C je označení P). Dodává se bez otočného ovládacího knoflíku, který lze dokoupit samostatně podle typu kabiny.

Technické parametry

• Typ spínače: Otočný spínač světel (3 polohy)
• Počet konektorů: 5 plochých svorek
• Označení svorek: M, L, H, B, C, (P mezi B a C)
• Montáž: šroubovací matice M12 (kovové tělo)
• Připojení: ploché konektory 6,3 × 0,8 mm
• Použití: osvětlení traktoru (parkovací, potkávací, pracovní světla apod.)
• Originální označení: AL36529
• Dodávka: bez ovládacího knoflíku
• Kvalita rovna kvalitě OEM

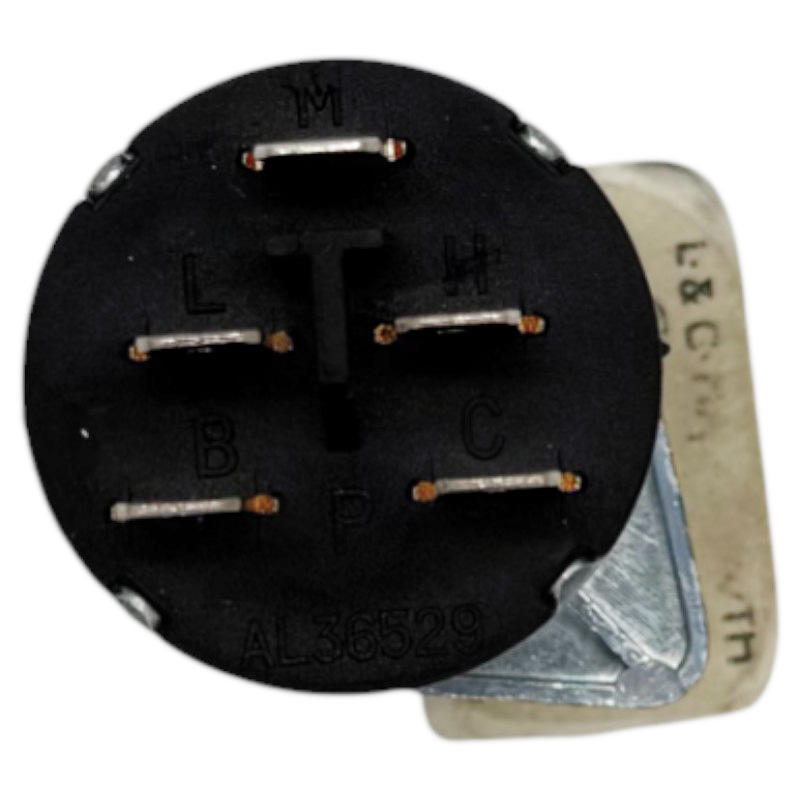

Funkce a zapojení svorek

• B - Napájení (+12/24 V): Hlavní přívod napětí ze spínané elektroinstalace
• C - Společný kontakt pro osvětlení: Přepínání mezi pozicí a potkávacími světly
• L - Parkovací / poziční světla: Aktivní při první poloze otočení
• H - Hlavní (dálková / pracovní světla): Aktivní při druhé poloze otočení
• M - Osvětlení přístrojů / kontrolka: Spíná se společně s parkovacími světly
• P - Propojovací pozice mezi B a C slouží pro přechod napětí mezi kontakty při otočení

Určeno pro traktory John Deere

Spínač je vhodný pro širokou řadu modelů traktorů John Deere vybavených standardním ovládacím panelem osvětlení, určeno je pro modely: 5070M, 5080M, 5085M, 5090M, 5100M, 5080R, 5090R, 5100R, 6110M, 6115M, 6120M, 6125M, 6130M, 6150M, 6155M, 6175M, 6195M, 1133, 1144, 1155, 1157, 1158, 1166, 1169, 1174, 1177, 1188, 2140, 3640, 2250, 2450, 2650, 2850, 3050, 3150, 3350, 3650, 1052, 1065, 1068H, 1072, 1075, 1085, 5620, 5720, 5820, 6100, 6200, 6300, 6400, 6506, 6600, 6800, 6900, SE6100, SE6200, SE6300, SE6400, 6205, 6505, 6010, 6110, 6210, 6310, 6410, 6510, 6610, 6810, 6910, 6910S, SE6010, SE6110, SE6210, SE6310, SE6410, SE6510, SE6610, 6215, 6415, 6515, 6020, 6120, 6220, 6320, 6420, 6420S, 6520, 6620, 6820, 6920, 6920S, SE6020, SE6120, SE6220, SE6320, SE6420, SE6520, SE6620, SE6920, 6225, 6325, 6425, 6130, 6230, 6330, 6430, 6530, 6534, 6630, 6830, 6930, 7600, 7700, 7800, 7610, 7710, 7810, 8100, 8100T, 8200, 8200T, 8300, 8300T, 8400, 8400T, 8110, 8110T, 8210, 8210T, 8310, 8310T, 8410, 8410T, 9100, 9200, 9300, 9400

Vlastnosti a výhody

• Přesné ovládání světel otočným přepínačem
• Vysoká odolnost díky kovovému tělu
• Standardizované zapojení dle John Deere OEM
• Kompatibilní s originálním ovládacím knoflíkem JD
• Snadná výměna – plug & play montáž

Montážní doporučení

• Odpojte napájení před montáží.
• Uvolněte matici a vyjměte starý spínač.
• Nainstalujte nový spínač do otvoru v panelu (M12).
• Zapojte konektory dle označení svorek (B, C, L, H, M).
• Zkontrolujte funkci světel v jednotlivých polohách.
