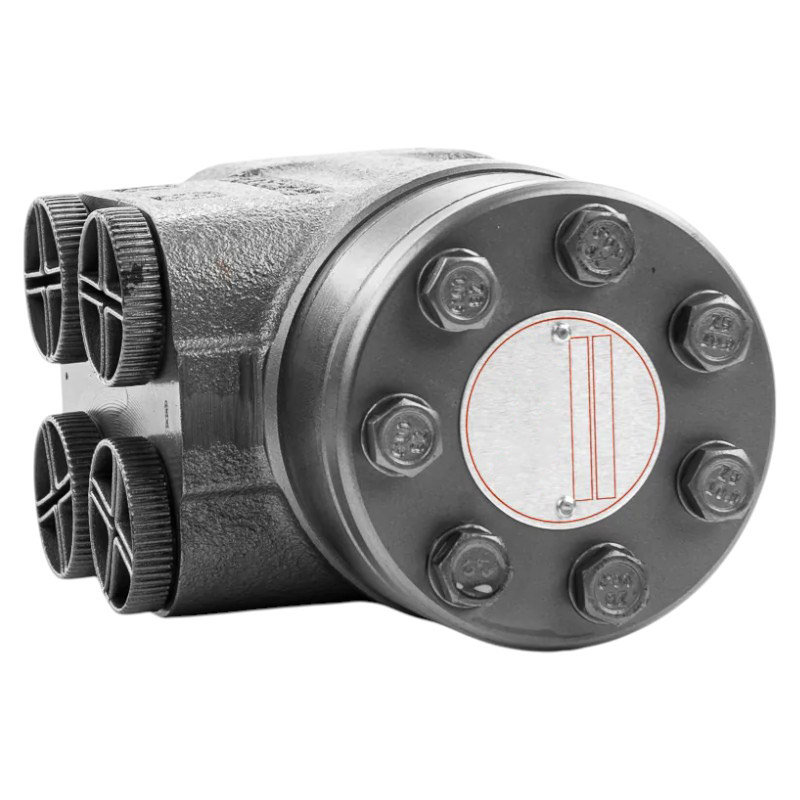

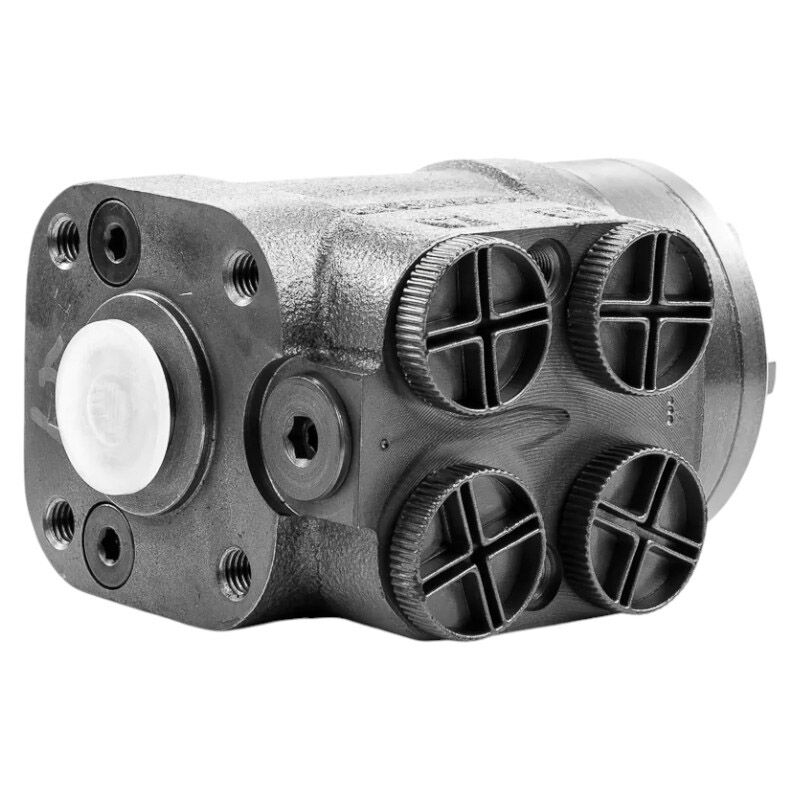

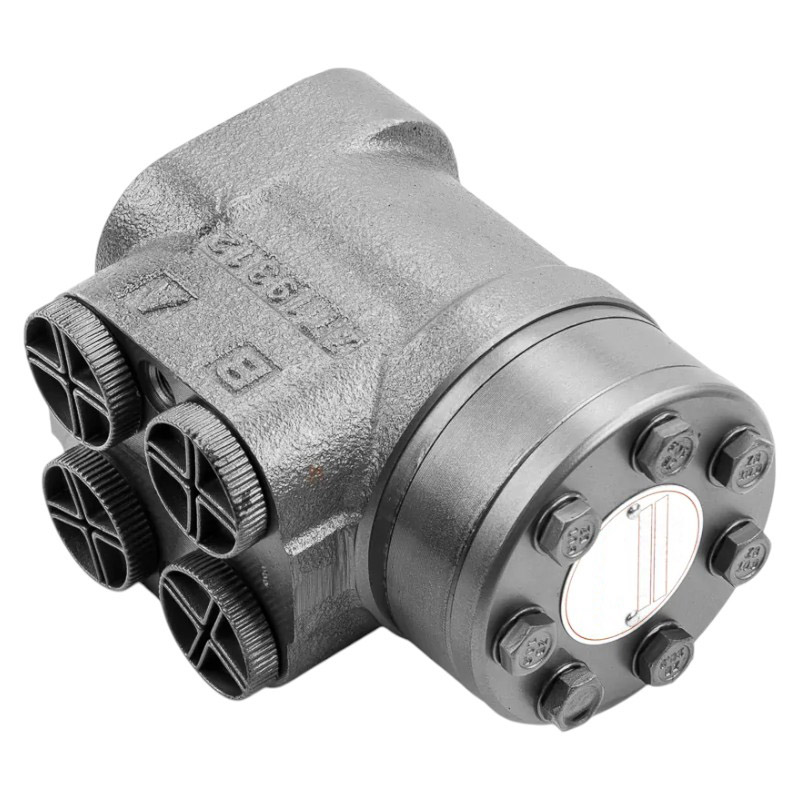

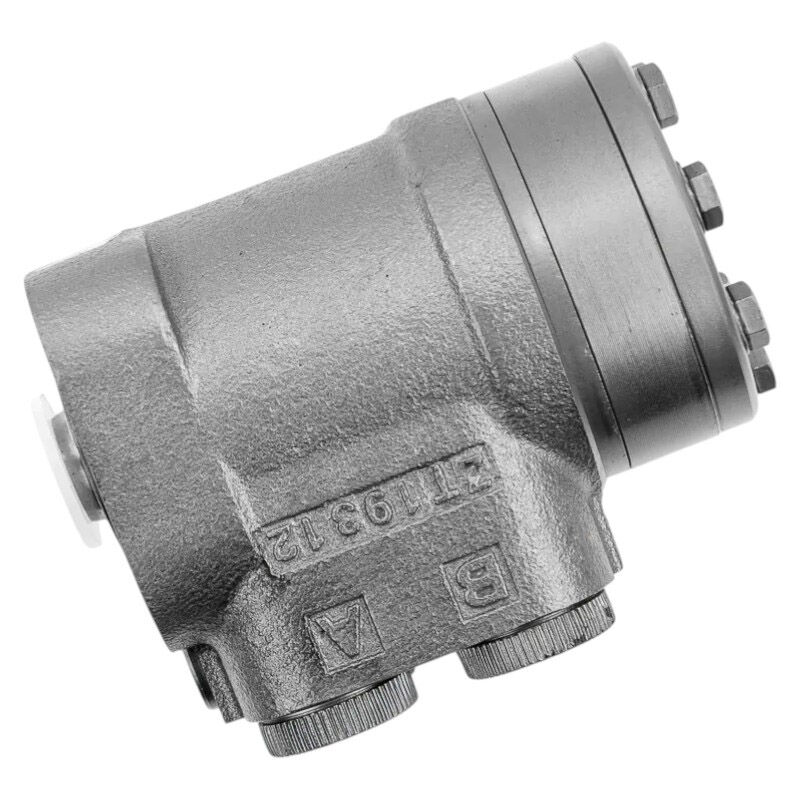

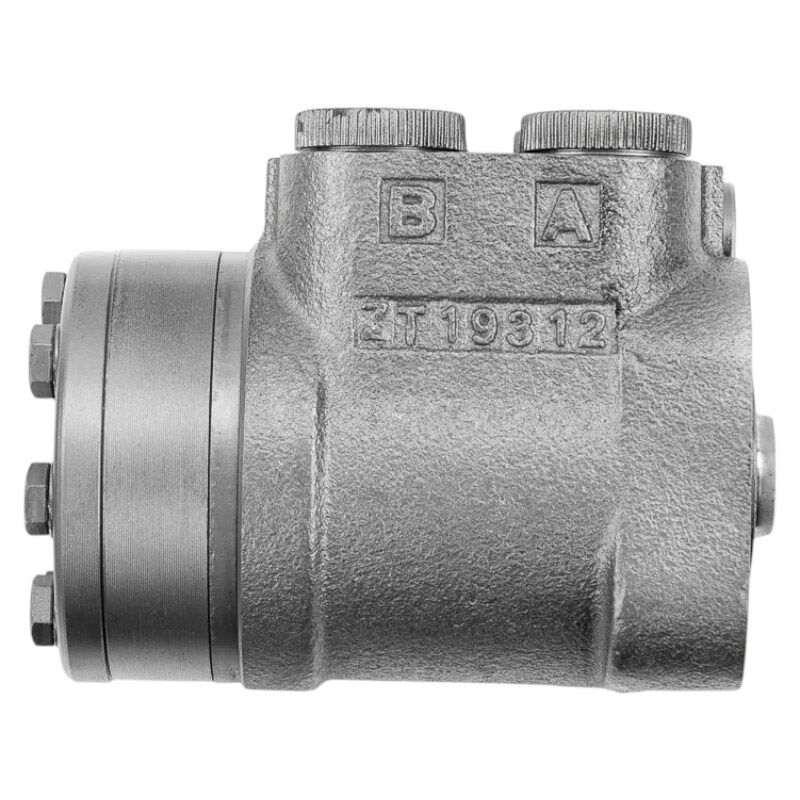

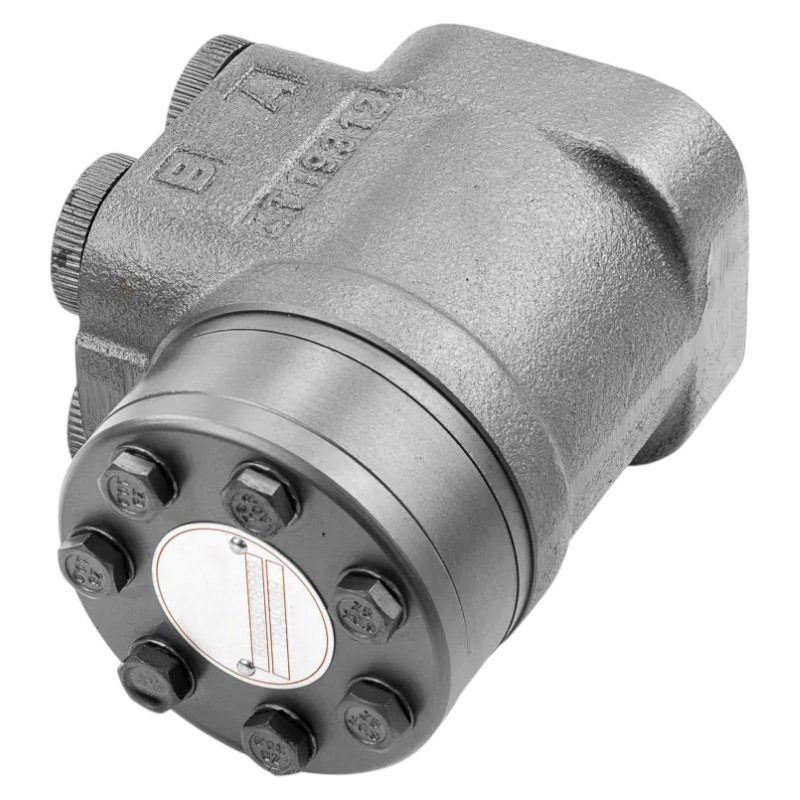

Orbitrol OSPC160ON o objemu 160 cm³/ot pro hydraulické řízení

Orbitrol OSPC 160ON s integrovanými ventily – objem 160 cm³/ot.

Orbitrol OSPC 160ON je hydrostatická řídicí jednotka určená pro systémy řízení zemědělských a stavebních strojů, zejména traktorů, nakladačů, teleskopických manipulátorů a komunální techniky. Tento model se specifikuje objemem 160 cm³/ot, což zajišťuje hladké a přesné ovládání řízení i při nízkých otáčkách čerpadla. Orbitrol pracuje na principu otevřeného středu (open center) a je určen pro otevřené hydraulické systémy. V neutrální poloze umožňuje průtok oleje přímo z čerpadla do nádrže bez tlaku na ostatní komponenty. Tento typ s označením "O" je vybaven funkcí non-reaction, což znamená, že když se volant nepohybuje, vnější síly působící na kola nepřenášejí žádný zpětný odpor do volantu – řízení zůstává stabilní.

Technické parametry

• Objemový výkon: 160 cm³ / otáčku
• Max. pracovní tlak (P): 175 bar
• Max. tlak na výstupu T: 25 bar
• Délka (L1): 145 mm
• Závity přípojek (A/B): 1/2" BSP
• Označení „O“: Otevřený střed – v neutrální poloze je průtok mezi čerpadlem a nádrží otevřený, což snižuje zatížení čerpadla a zvyšuje efektivitu systému.
• Označení „N“ (non-reaction): Volant nereaguje zpětně na pohyb kol – vnější síly neotáčí volantem, což přispívá k pohodlí a bezpečnosti obsluhy.

Integrované funkce ventilů:

• Přetlakový ventil: nastaven na 140 bar
• Šokový ventil (levý/pravý): 200 bar
• Doplňovací ventil (levý/pravý)
• Zpětný ventil v portu P

Co znamená objemový výkon 160 cm³/ot.?

Objemový výkon udává, kolik kapaliny orbitrol přečerpá na jednu otáčku volantu – v tomto případě 160 cm³. Pokud znáte rychlost otáčení volantu, můžete snadno přepočítat výkon na litry za minutu:

•  Přepočet: Například při 100 otáčkách za minutu: 160 cm³ × 100 ot./min = 16 000 cm³/min = 16 litrů/min Takový výpočet vám pomůže zvolit správné čerpadlo pro optimální reakci systému řízení.

Využití orbitrolu

Orbitrol je klíčová součást hydrostatického řízení. Slouží k převodu mechanického pohybu volantu na řízený proud hydraulické kapaliny do hydraulických válců řízení. U traktorů se používá pro:

• Plynulé a snadné řízení bez přímého mechanického propojení
• Eliminaci zpětných rázů do volantu (např. při nárazu kola na kámen)
• Možnost řídit stroj i při stojícím motoru pomocí pomocného okruhu

Vhodné pro

• Traktory Zetor, John Deere, Case IH, New Holland
• Nakladače, rýpadla, sklízecí mlátičky
• Manipulační a stavební stroje
