Trojúhelníková odrazka červená k přišroubování na přípojná vozidla

Odrazka trojúhelníková k přišroubování

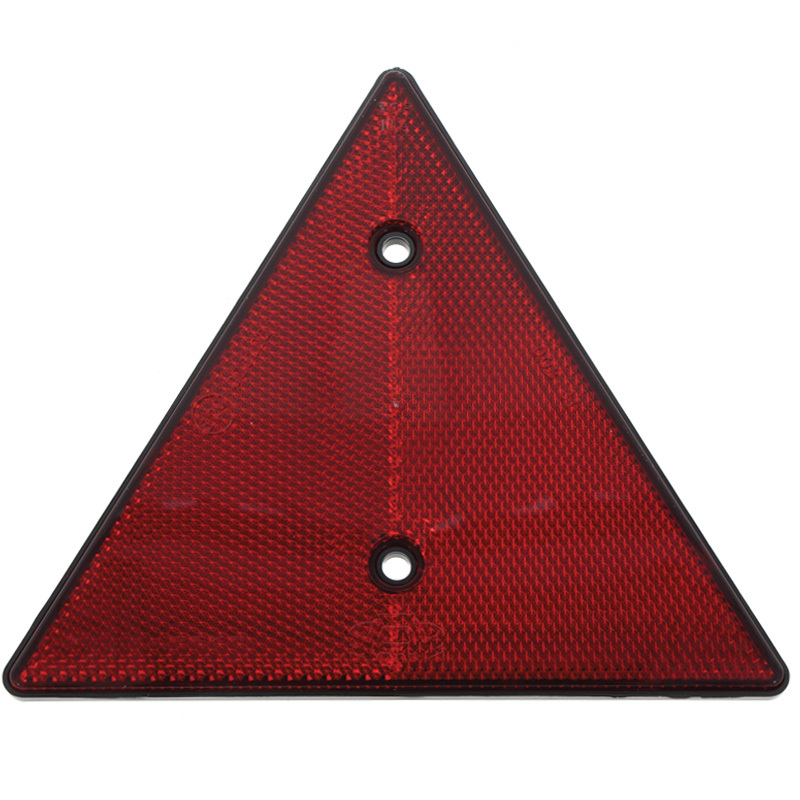

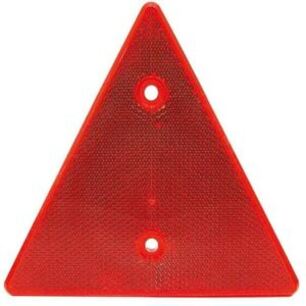

Červená výstražná trojúhelníková odrazka k přišroubování o šířce 176 mm a výšce 156 mm, pro označení přípojných vozidel. Reflexní červená odrazka z odolného plastu s dvěma otvory k přišroubování.

Rozměry a technické údaje

• Barva: červená
• Šířka: 176 mm
• Výška: 156 mm
• Průměr děr k přišroubování: 5,2 mm
• Rozteč děr od sebe: 70 mm
• Tloušťka odrazky: 6 mm

Montáž a použití

• Odrazku připevňujeme přišroubování pomocí šroubu k přívěsu.
• Červená trojúhelníková odrazka je povinná na přípojných vozidlech.
• Pozor ale trojúhelník je zakázán na motorových vozidlech, je určena pouze pro přípojná vozidla (přívěsy)
• Vyhovující počet jsou dvě, dle požadavků zákona (musí vyhovovat požadavkům třídy IIIA nebo IIIB)

Umístění trojúhelníkové odrazky

Červená odrazka se upevňuje ze zadní strany přívěsu.
Správné umístění odrazky je:

• nejméně 250 mm nad vozovkou
• nejvýše 900 mm nad vozovkou (max. 1500mm, nedovoluje-li to tvar karoserie tak dodržte výšku 900mm)
• vzdálenost mezi vnitřními okraji obou přivrácených ploch ve směru vztažných os nesmí být menší než 600mm. Tato vzdálenost může být
  zmenšena na 400mm, je-li celková šířka vozidla menší než 1300mm
• na šířku - bod činné plochy odrazky, který je nejvíce vzdálen od střední podélné roviny vozidla, nesmí být vzdálen více než 400mm od
  nejvzdálenějšího vnějšího okraje vozidla
