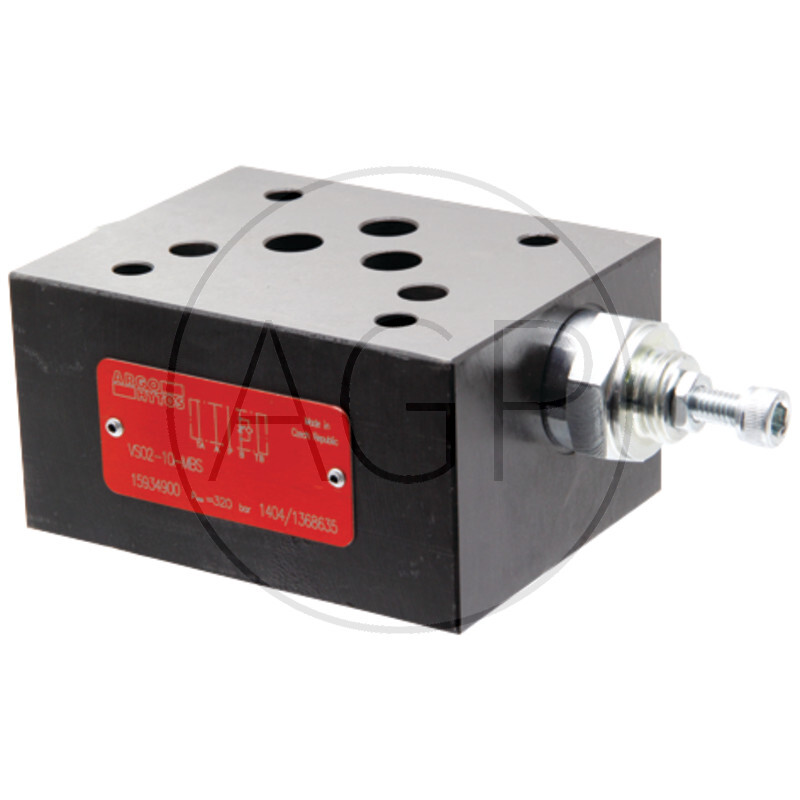

NG10-škrtící zpětný Ventil B

Škrtící ventil se zabudovaným zpětným ventilem s montážními rozměry podle ISO 4401, DIN 24340 (CETOP 05). Dvě hydraulické klapky s obtokovými ventily se používají k nastavení průtoku ve dvou samostatných průchodech (A, B). Objemový průtok je omezen v jednom směru, v opačném směru je průchod neomezený. Nastavení se provádí pomocí nastavovacího šroubu, který lze nastavit pomocí klíče. Samostatná deska s nainstalovanými O-kroužky utěsňuje ventil. Opačná funkce je dosažena, když je ventil instalován o 180 ° kolem vodorovné osy. Orientace symbolů na typovém štítku odpovídá funkci ventilu. Průtok: max. 100 l./min. Tlak (bar): max. 320 barů Provozní teplota: -30 ° C až + 100 ° C Tlaková kapalina: Minerální olej podle DIN 51524 (HLP) s viskozitou 10 - 500 mm / s?.
Balení: 1
