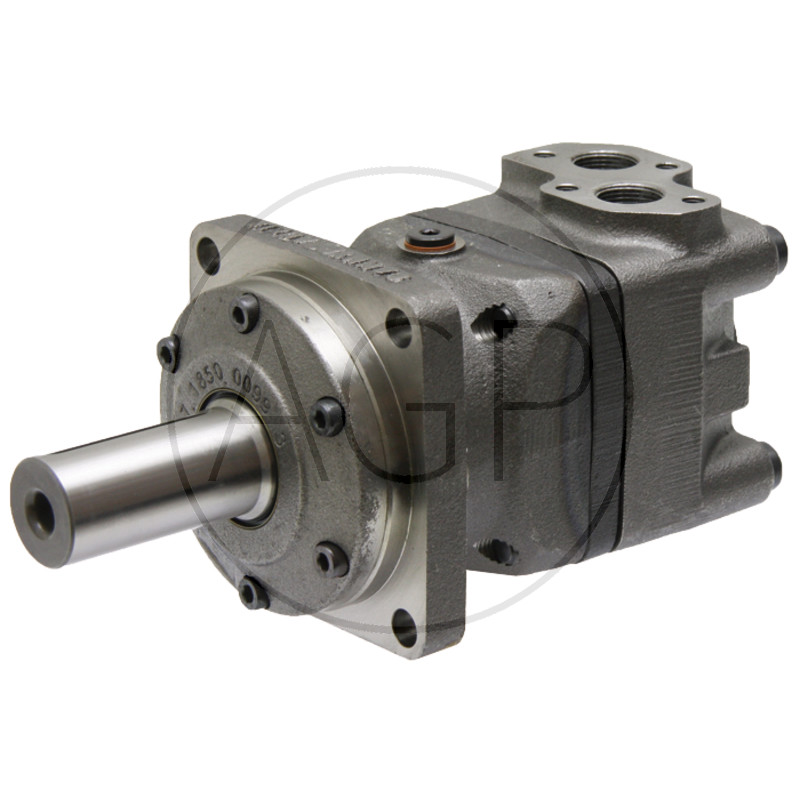

Hydraulický motor BMT 500 o průměru hřídele 40 mm a výkonu 523,6 cm³

Hydraulický motor BMT 500 / OMT 500 – robustní hydromotor pro vysoké zatížení

Hydraulický (orbitální) motor BMT 500, známý také jako OMT 500 nebo HT S 500, patří do velmi silné a odolné řady hydromotorů určených pro náročné provozní podmínky. Díky objemu 523,6 cm³ na otáčku, masivní konstrukci a vysokému krouticímu momentu je ideální volbou pro zemědělské, lesnické i komunální stroje, kde je kladen důraz na spolehlivost, dlouhou životnost a schopnost přenášet vysoké zatížení. Motor je navržen pro pravotočivý i levotočivý chod, má hřídel uloženou na kuželových ložiscích a rozvodový systém pracující na přizpůsobených válečcích, což umožňuje bezpečný přenos velkého krouticího momentu i bočních sil. Široké axiální uložení zajišťuje výbornou odolnost vůči axiálnímu i radiálnímu namáhání, typickému například u pohonů kol, navijáků nebo rotačních mechanismů.

Použití hydromotoru

Hydromotor BMT / OMT 500 je vhodný zejména pro:

• pohony kol a náprav zemědělských strojů
• lesnické navijáky, štěpkovače a podavače
• komunální techniku (kartáče, sypače, frézy)
• dopravníky, šneky, míchačky
• rotační zařízení s vysokým zatížením
• průmyslové aplikace vyžadující vysoký točivý moment při nízkých otáčkách

Hlavní konstrukční výhody

• Robustní a kompaktní litinové tělo
• Kuželová ložiska hřídele – vysoká odolnost proti bočnímu zatížení
• Válečkový rozvod – plynulý chod a dlouhá životnost
• Vysoký točivý moment již při nízkých otáčkách
• Obousměrný chod (L / P) bez nutnosti úprav
• Široké axiální uložení – zachycení velkých axiálních i radiálních sil

Technické parametry

Základní údaje

• Typ: Hydraulický motor (orbitální)
• Řada: BMT / OMT / HT S
• Objemový výkon: 523,6 cm³ / ot.
• Směr otáčení: pravý / levý
• Originální označení Danfoss: OMT 500 / 151B3005
• Originální označení S.A.M Hydraulik: HT S 500

Výkonové parametry

• Max. krouticí moment (trvalý): 1220 Nm
• Max. krouticí moment (střední): 1370 Nm
• Max. krouticí moment (špička): 1643 Nm
• Max. výkon (trvalý): 28,8 kW
• Max. výkon (střední): 35 kW

Otáčky a průtok

• Max. otáčky trvalé: 240 ot/min
• Max. otáčky přerušované: 285 ot/min
• Max. průtok trvalý: 125 l/min
• Max. průtok přerušovaný: 150 l/min

Tlakové parametry

• Rozdíl tlaku trvalý: 160 bar
• Rozdíl tlaku střední: 180 bar
• Rozdíl tlaku špička: 210 bar
• Vstupní tlak: 210 bar

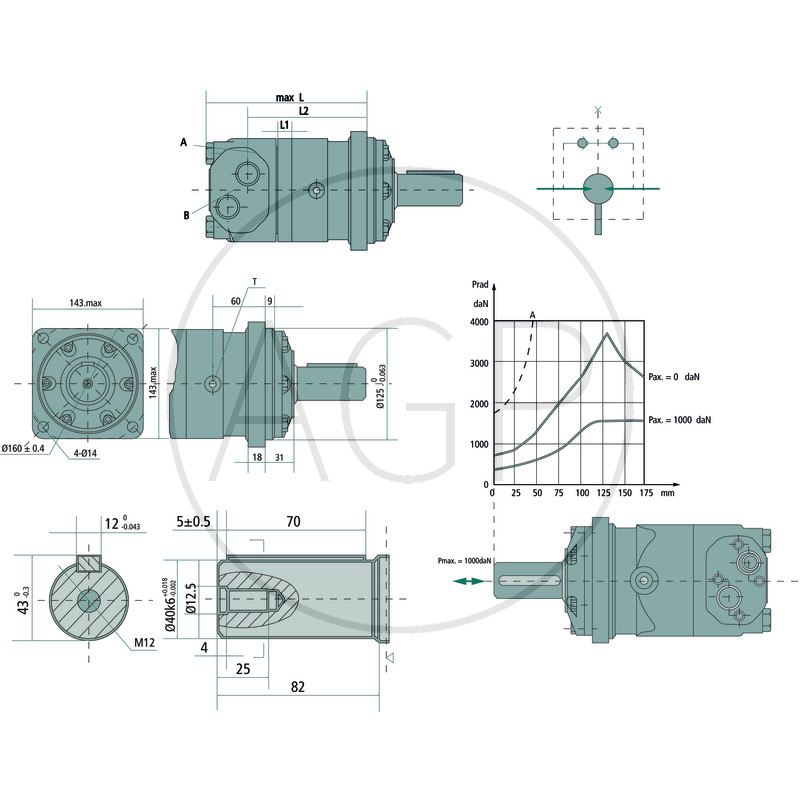

Připojení a rozměry

• Průměr hřídele: 40 mm
• Závit přípoje A–B: G 3/4" BSP
• Vypouštěcí otvor (T): G 1/4"
• Délka (D): 225 mm
• L1: 35 mm
• L2: 173,5 mm
• Počet montážních otvorů na přírubě: 4
