Modré LED pracovní světlo pro postřikovací ramena 12/24 V | DEUTSCH | IP67/IP6K9K

Modré LED pracovní světlo pro postřikovací ramena 12/24 V | DEUTSCH | IP67/IP6K9K

Modré LED pracovní světlo pro postřikovací ramena je speciální světlo určené pro zemědělské postřikovače, rosiče a aplikační techniku, kde je potřeba lépe vidět postřikový obrazec, činnost trysek a jemnou postřikovou mlhu. Díky modrému světlu s vlnovou délkou 460–470 nm jsou kapky postřiku při práci výrazně lépe rozpoznatelné než při běžném bílém osvětlení.

Tento typ světla se používá hlavně na ramena postřikovačů, kde pomáhá obsluze sledovat, zda trysky správně rozprašují, zda nedochází k ucpání, úletu postřiku větrem, překryvům nebo naopak vynechaným místům. Výrobci modrých světel pro postřikovače uvádějí, že modré LED osvětlení poskytuje výrazně vyšší kontrast postřikového obrazce než běžné bílé světlo nebo světla s modrou čočkou.

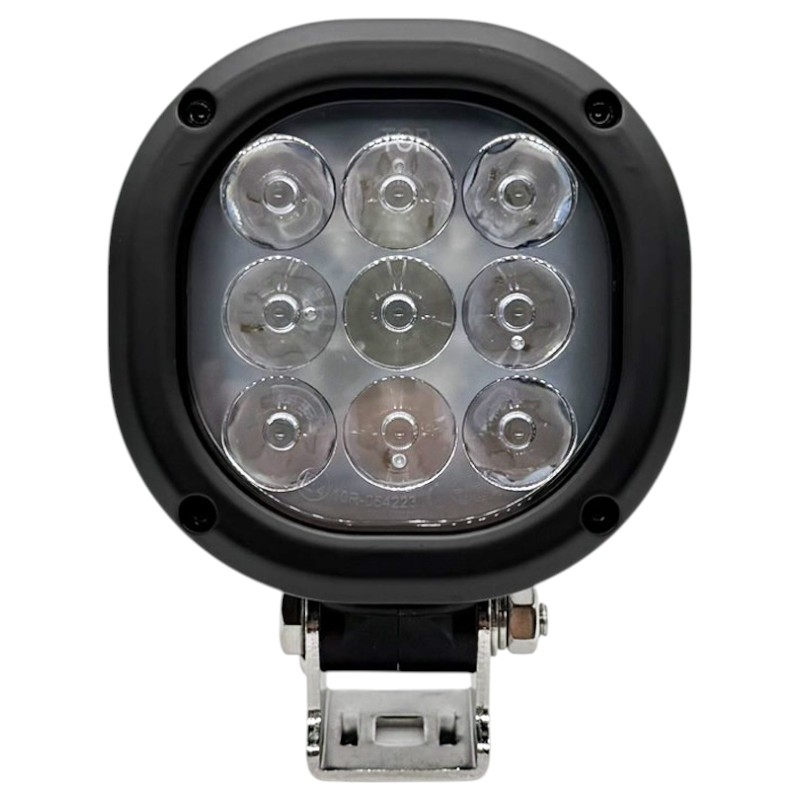

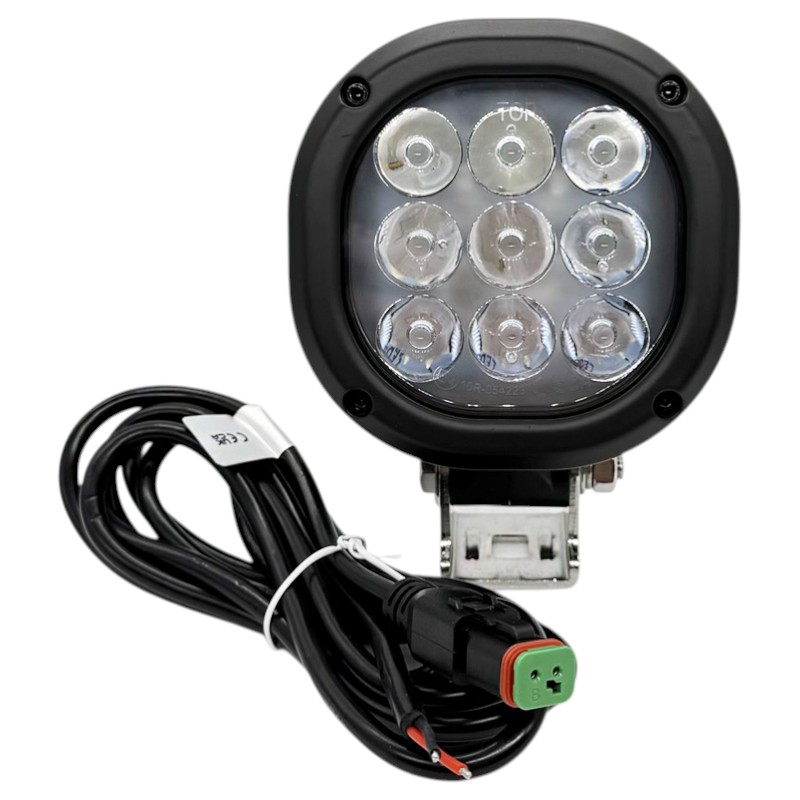

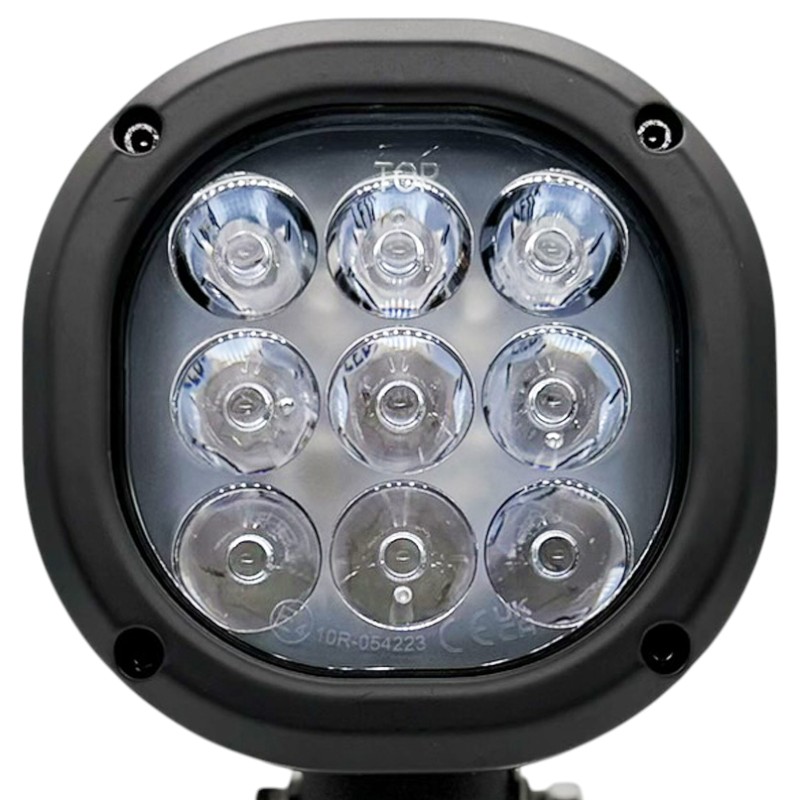

Světlo má 9 LED diod, výkon 20 W, efektivní světelný tok 335 lm, napájení 12/24 V s širokým rozsahem 10–80 V, konektor DEUTSCH, krytí IP67/IP6K9K a certifikaci ECE R10. Robustní hliníkové pouzdro, polykarbonátový UV odolný kryt a nerezový nastavitelný U-držák umožňují použití v náročných podmínkách zemědělské techniky.

Výhody

• Speciální modré LED světlo pro postřikovací ramena
• Pomáhá zvýraznit postřikovou mlhu a obrazec trysek
• Vhodné pro kontrolu trysek, úletu, překryvů a vynechaných míst
• Napětí 12 / 24 V
• Široký pracovní rozsah 10–80 V
• 9 LED diod
• Výkon 20 W
• Efektivní světelný tok 335 lm
• Modré světlo 460–470 nm
• Připojení přes DEUTSCH konektor
• Krytí IP67 / IP6K9K
• Certifikace ECE R10
• EMV / EMC CISPR 25 třída 5

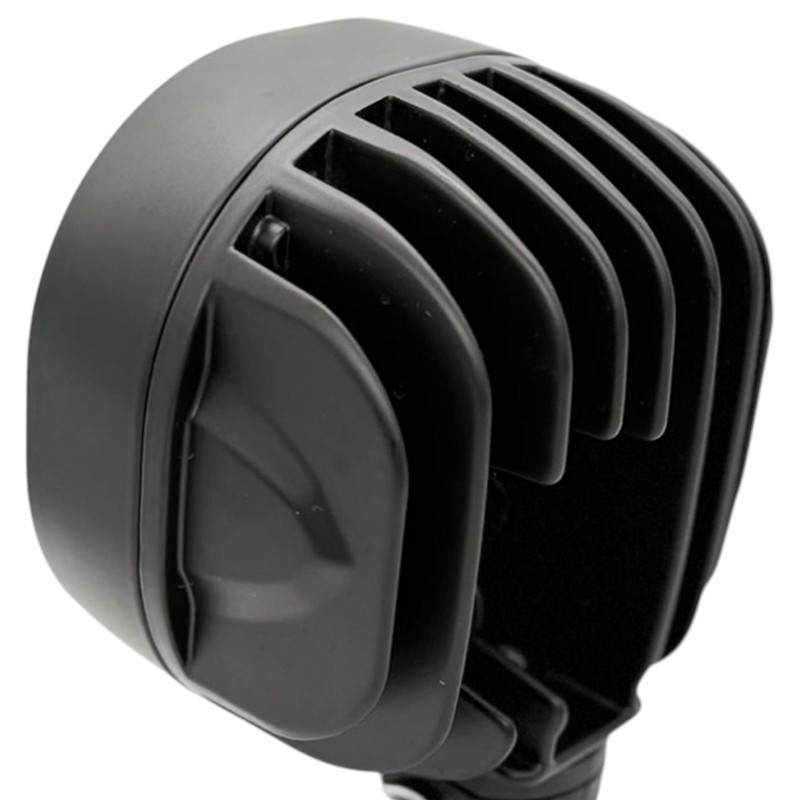

• Robustní hliníkové pouzdro
• Kryt z PC s ochranou proti UV záření
• Nerezový 360° nastavitelný U-držák
• Montáž stojící nebo zavěšená

Technické parametry

• Typ: modré LED pracovní světlo
• Použití: osvětlení postřikovacích ramen / kontrola postřiku
• Jmenovité napětí: 12 / 24 V
• Rozsah napětí: 10–80 V
• Výkon: 20 W
• Počet LED: 9
• Barva světla: modrá
• Vlnová délka: 460–470 nm
• Efektivní světelný tok: 335 lm
• Teoretický světelný tok: 405 lm
• Rozměry Š × V × H: 107 × 107 × 79 mm
• Celková výška včetně držáku: 144,3 mm
• Přípoj: DEUTSCH konektor
• Proud při 12 V: 1,66 A
• Proud při 24 V: 0,83 A
• Typ montáže: stojící / zavěšené, šroubované
• Držák: 360° nastavitelný U-držák z nerezové oceli
• Materiál pouzdra: hliník
• Kryt: PC s UV ochranou
• Krytí: IP67 / IP6K9K
• Certifikace: ECE R10
• EMV / EMC: CISPR 25 třída 5

Proč modré světlo na postřikovací ramena

Modré světlo je u postřikovačů oblíbené proto, že dokáže lépe zvýraznit jemné kapky postřiku ve vzduchu. Kratší vlnové délky modrého světla se na malých částicích více rozptylují – tento jev je známý jako Rayleighův rozptyl. NASA popisuje Rayleighův rozptyl tak, že kratší modré vlnové délky se rozptylují více než delší oranžové a červené vlnové délky. V praxi to znamená, že jemná postřiková mlha je při nasvícení modrým světlem pro obsluhu lépe viditelná.

Pomáhá to sledovat:

• správný postřikový obrazec
• rovnoměrnost aplikace
• funkci jednotlivých trysek
• případné ucpání trysky
• úlet postřiku vlivem větru
• překryvy při aplikaci
• vynechaná místa v záběru ramen

Toto světlo není klasické bílé pracovní světlo. Jeho hlavní účel není osvětlit okolí stroje, ale zviditelnit postřik a práci trysek.

Vhodné použití

Světlo je vhodné například pro:

• tažené postřikovače
• nesené postřikovače
• samojízdné postřikovače
• rosiče
• aplikační techniku
• postřikovací ramena
• kontrolu trysek za šera, v noci nebo při horší viditelnosti
• zemědělské stroje pracující s kapalnou aplikací

Modrá světla na ramenech postřikovačů se v praxi používají právě pro sledování funkce trysek a postřikového obrazce z kabiny stroje. Některé systémy modrého osvětlení jsou navržené přímo pro osvětlení trysek a postřikového obrazce s vyšším kontrastem než běžné bílé světlo.

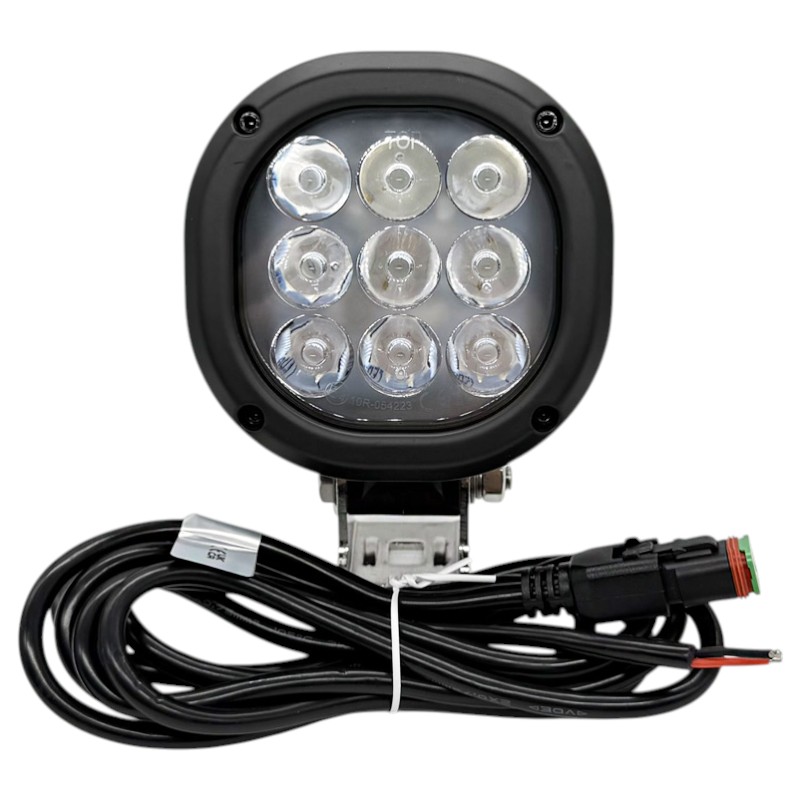

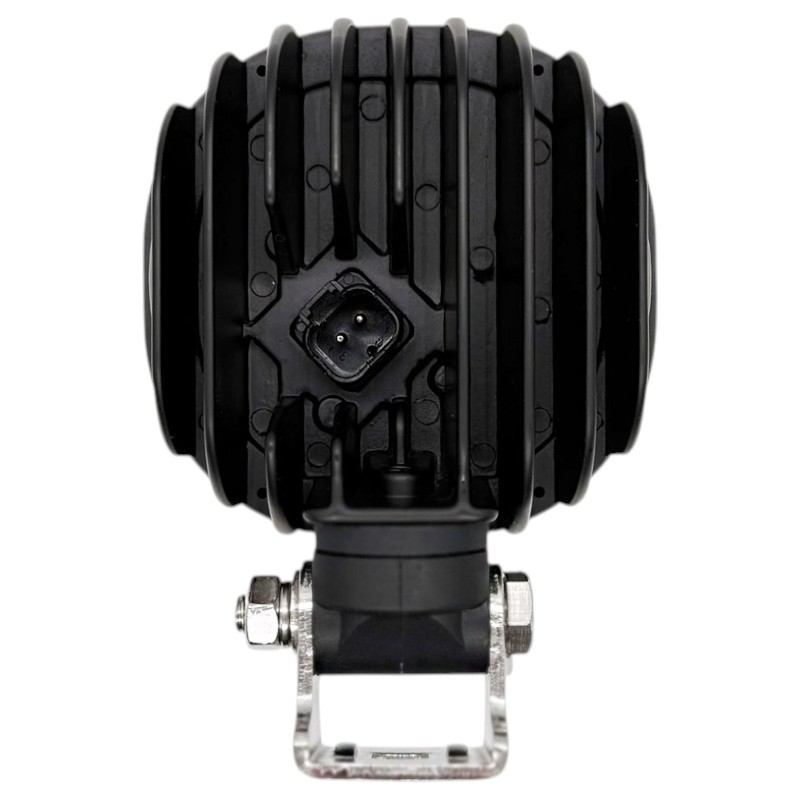

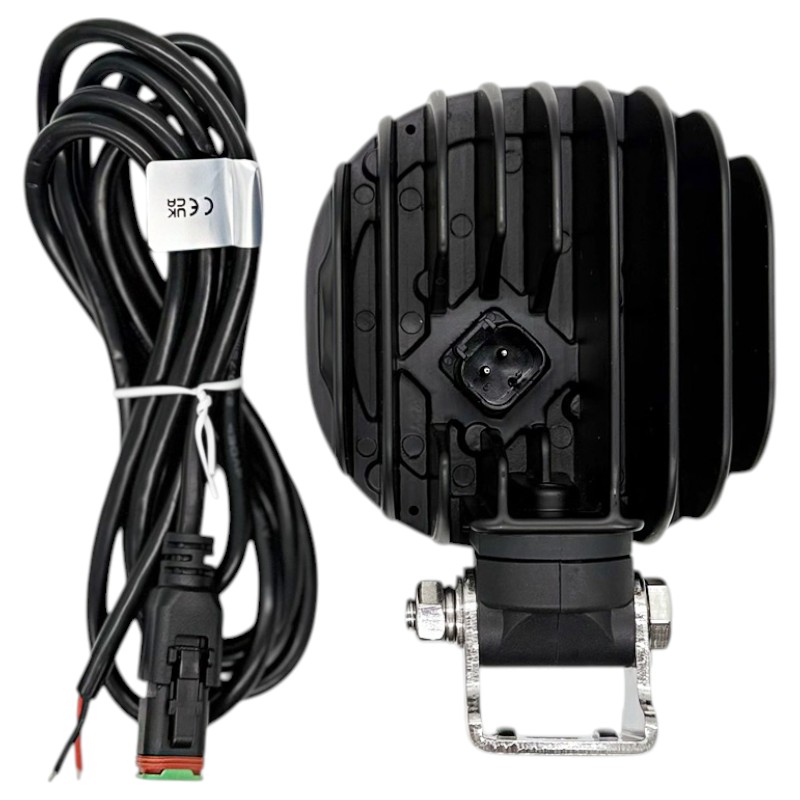

Připojení přes DEUTSCH konektor

Světlo je vybaveno DEUTSCH konektorem, který se často používá u zemědělské, stavební a pracovní techniky. Výhodou je pevné a spolehlivé spojení, lepší ochrana proti vlhkosti a snadnější servisní výměna světla.

Výhody DEUTSCH konektoru:

• pevné spojení kabeláže
• vhodné pro pracovní techniku
• dobrá odolnost v náročném prostředí
• jednodušší výměna světla
• menší riziko špatného kontaktu oproti volně spojeným vodičům

Při montáži doporučujeme chránit kabeláž proti prodření a vést ji mimo pohyblivé části ramen.

Montáž a nastavení

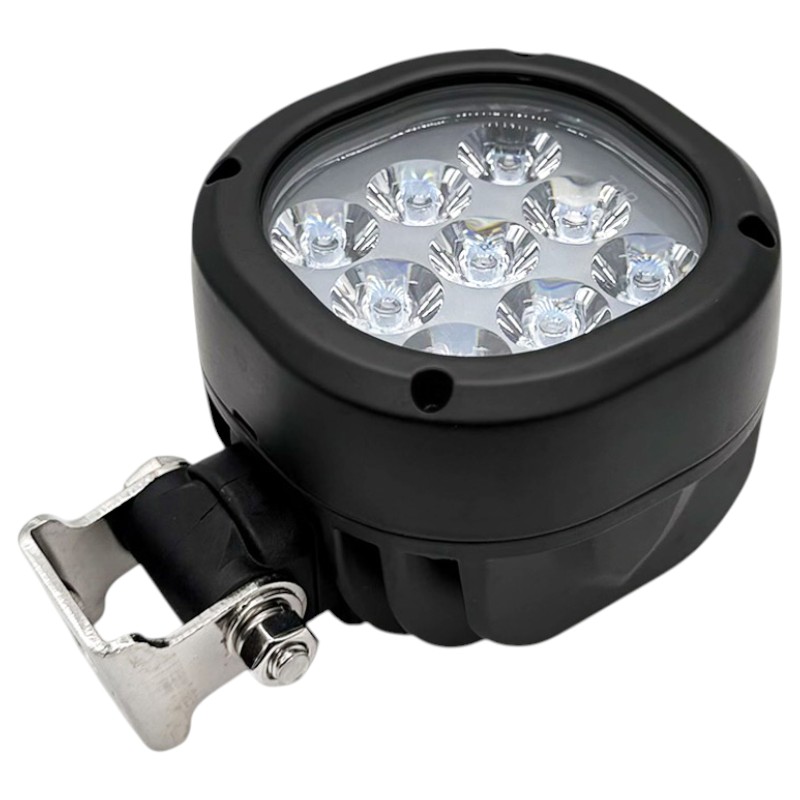

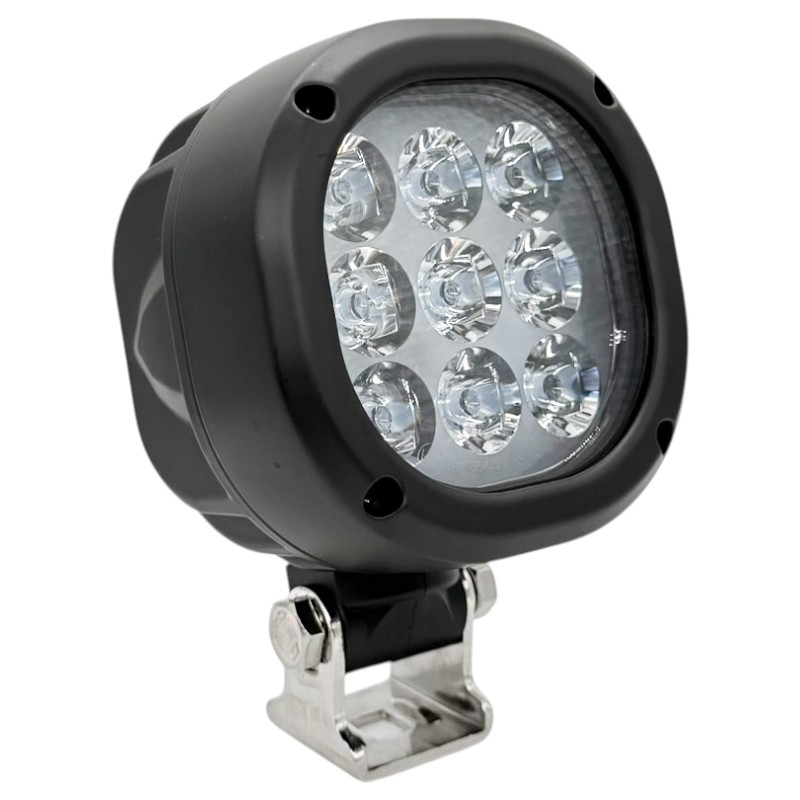

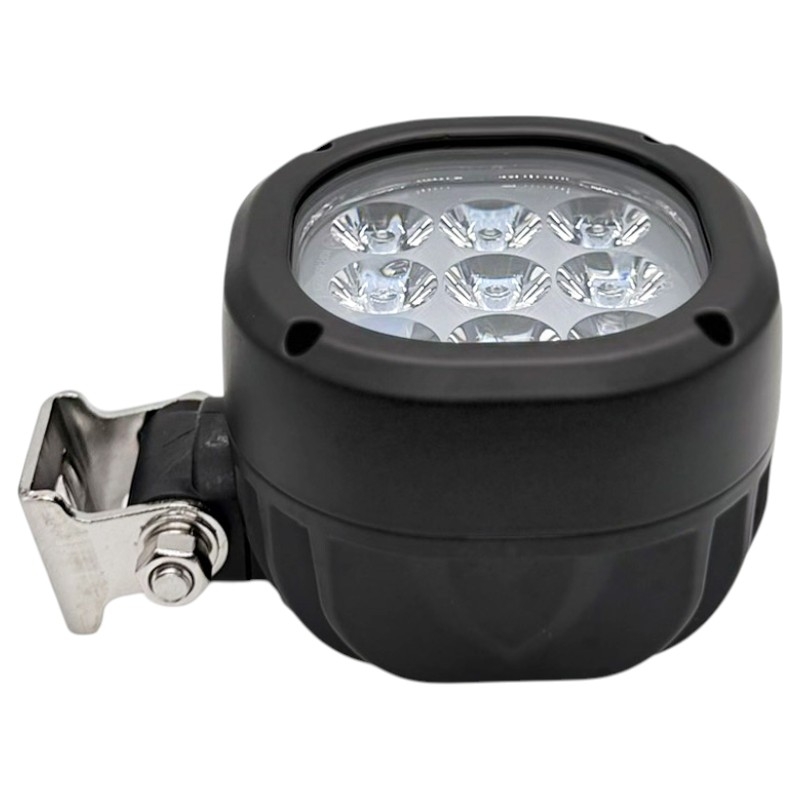

Světlo je vybaveno nerezovým U-držákem nastavitelným v rozsahu 360°. Díky tomu lze světlo uchytit ve stojícím nebo zavěšeném provedení a přesně nasměrovat na požadovanou část postřikovacího ramene.

Při montáži doporučujeme:

• umístit světlo tak, aby svítilo podél postřikovacího ramene
• nasměrovat světlo na oblast trysek a postřikového kužele
• zamezit oslňování obsluhy
• chránit světlo před přímým mechanickým poškozením
• kabeláž upevnit proti vibracím a prodření
• po montáži vyzkoušet viditelnost postřiku při skutečné aplikaci

Správné nasměrování je u tohoto typu světla zásadní. Nejlepší výsledek získáte tehdy, když světlo svítí přímo do prostoru, kde vzniká postřiková mlha.

Krytí IP67 / IP6K9K

Světlo má krytí IP67 / IP6K9K, takže je vhodné pro náročné pracovní podmínky v zemědělství, kde se počítá s prachem, vodou, deštěm, mytím techniky i postřikovým prostředím.

Význam krytí:

• IP67 – ochrana proti prachu a dočasnému ponoření do vody
• IP6K9K – prachotěsnost a ochrana proti vysokotlakému / parnímu čištění

I přes vysoké krytí doporučujeme při mytí techniky nemířit tlakový proud dlouhodobě přímo na konektor nebo kabelový vstup z bezprostřední blízkosti.

ECE R10 a CISPR 25 třída 5

Světlo má certifikaci ECE R10, která se týká elektromagnetické kompatibility. U pracovních světel to znamená, že světlo je navržené tak, aby nerušilo elektroniku vozidla a zároveň bylo odolné vůči běžnému elektromagnetickému rušení. HELLA uvádí, že ECE R10 u pracovních světel potvrzuje splnění požadavků na elektromagnetickou kompatibilitu. Hodnota CISPR 25 třída 5 značí velmi dobrou úroveň elektromagnetického odrušení. To je důležité zejména u moderních traktorů a postřikovačů, které používají GPS navigaci, terminály, senzory, řídicí jednotky a další elektroniku. Dobré odrušení je důležité hlavně u strojů s přesným zemědělstvím, kde by nekvalitní LED světla mohla rušit rádio, GPS nebo elektroniku stroje.

Efektivní vs. teoretický světelný tok

U světla jsou uvedeny dvě hodnoty:

• teoretický světelný tok: 405 lm
• efektivní světelný tok: 335 lm

Teoretický světelný tok vychází z výkonu samotných LED čipů. Efektivní světelný tok je reálnější hodnota světla po započtení optiky, krytu, zahřívání a konstrukce svítidla. U pracovních světel je právě efektivní světelný tok důležitější pro reálné použití. U modrého postřikového světla není hlavním cílem co nejvyšší počet lumenů, ale kontrast a viditelnost jemných kapek postřiku.

Důležitá poznámka k použití

Toto světlo je určeno jako pracovní / pomocné světlo pro postřikovací ramena. Není určeno jako hlavní pracovní světlomet pro osvětlení okolí stroje ani jako silniční světlomet.

Při výběru doporučujeme ověřit:

• napětí stroje 12 / 24 V
• požadované umístění na rameni
• typ konektoru DEUTSCH
• prostor pro montáž držáku
• směr a úhel svícení
• ochranu kabeláže při sklápění ramen
• požadavek na modré světlo 460–470 nm

Pokud řešíte viditelnost postřiku, trysky a aplikace, je modré světlo vhodnější než běžné bílé pracovní světlo.

Kdy světlo použít nebo vyměnit

Světlo doporučujeme použít nebo vyměnit, pokud:

• obsluha špatně vidí postřikový obrazec
• není dobře poznat ucpaná nebo špatně fungující tryska
• postřik probíhá často za šera nebo v noci
• běžné bílé světlo nedává dostatečný kontrast postřiku
• původní světlo je poškozené
• do světla pronikla voda
• kabeláž nebo konektor jsou poškozené
• světlo bliká, zhasíná nebo svítí slabě

Zajímavost z praxe

U postřikovačů nemusí být problém v čerpadle nebo tlaku, ale v jednotlivé trysce. Jedna částečně ucpaná tryska může způsobit pruh, slabší dávku nebo nerovnoměrnou aplikaci. Modré světlo pomáhá obsluze rychleji odhalit, že některá tryska nevytváří stejný obrazec jako ostatní. Při práci za šera nebo v noci může být rozdíl viditelný okamžitě – správně fungující trysky vytvoří rovnoměrnou modře zvýrazněnou mlhu, zatímco problémová tryska se projeví slabším nebo nepravidelným kuželem.

Praktická rada

Pro nejlepší výsledek doporučujeme světlo montovat tak, aby svítilo podél ramen a zvýrazňovalo postřikovou mlhu v prostoru za nebo pod tryskami. U širších ramen může být vhodné použít více světel, aby byl dobře viditelný celý záběr. Po montáži je dobré provést krátkou zkoušku s vodou a ověřit, zda světlo opravdu osvětluje požadovanou část postřiku.
