Mercedes Benz řídící přístroje

k řídicímu přístroji 850A14703

vhodná pro 85219002, 85219010, 85219116

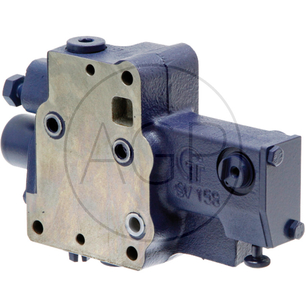

Tento regulační ventil je používán v traktoru k řízení a regulaci zdvihacího ústrojí zvedacího závěsu

přepínatelná dle volby pro jednočinný/dvojčinný válec, s aretovanou plovoucí podlahou a koncovým omezením, s páčkou

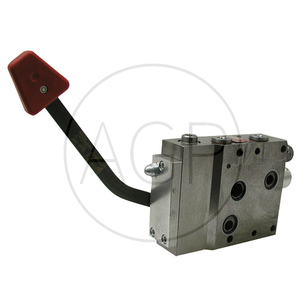

Přídavný řídicí přístroj je zařízení se čtyřmi polohami, které může být použito pro dvojčinné nebo jednočinné zdvihací válce. Má šoupátkem utěsněněné připojení válce A a B. To znamená, že malé prosakování při vysokém zatížení je připuštěno. Připojení A a B se nacházejí nahoře a dole na pouzdru. Přístroj má zamykací příslušenství ve zdvihací poloze, které je vybaveno hydraulicko-automatickým koncovým vypínáním. Pokud se dále přepíná pozice klesání, je zapojena aretační plovací pozice (připojení A a B jsou vzájemně spojena k zpětnému chodu). Pozice plování může být použita jako aretovaná klesací poloha jak u dvojčinných tak i u jednočinných zdvihacích válců. Řídicí přístroj je přestavitelný z dvojčinného na jednočinný a naopak. To je možné i během provozu. Ovládací páka je zahrnuta v dodávce.

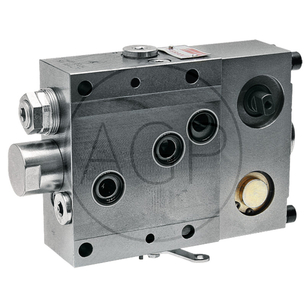

Provedení dle volby pro jednočinný/dvojčinný válec

pro 3. řídící jednotku

pro 4. řídící jednotku

pro přírubu přídavných řídících jednotek SB7
s vnějšími O-kroužky

pro přírubu přídavných řídících jednotek SB7
s vnějším O-kroužkem a opěrným kroužkem
