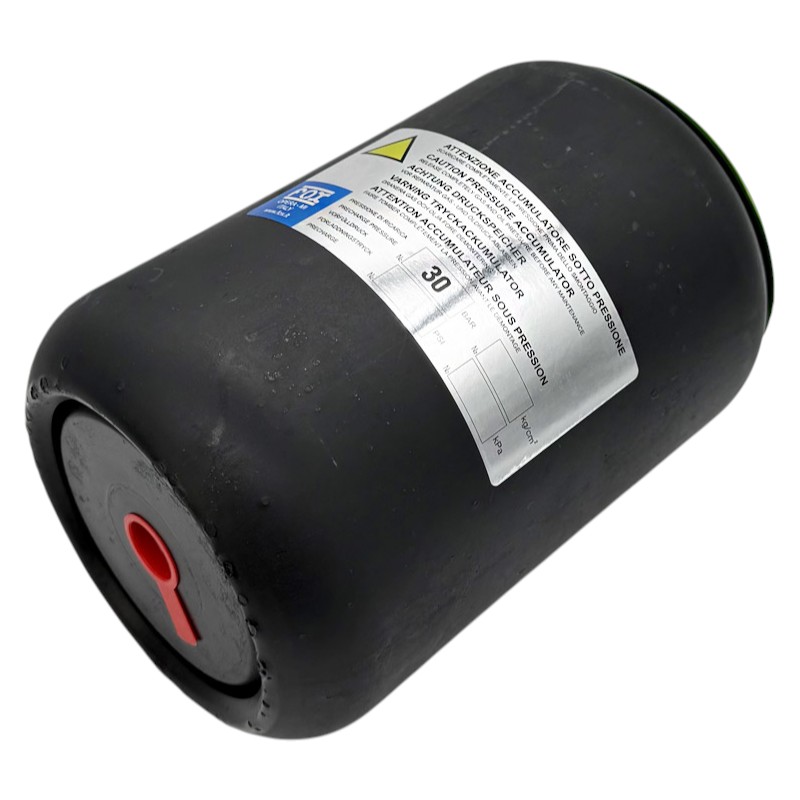

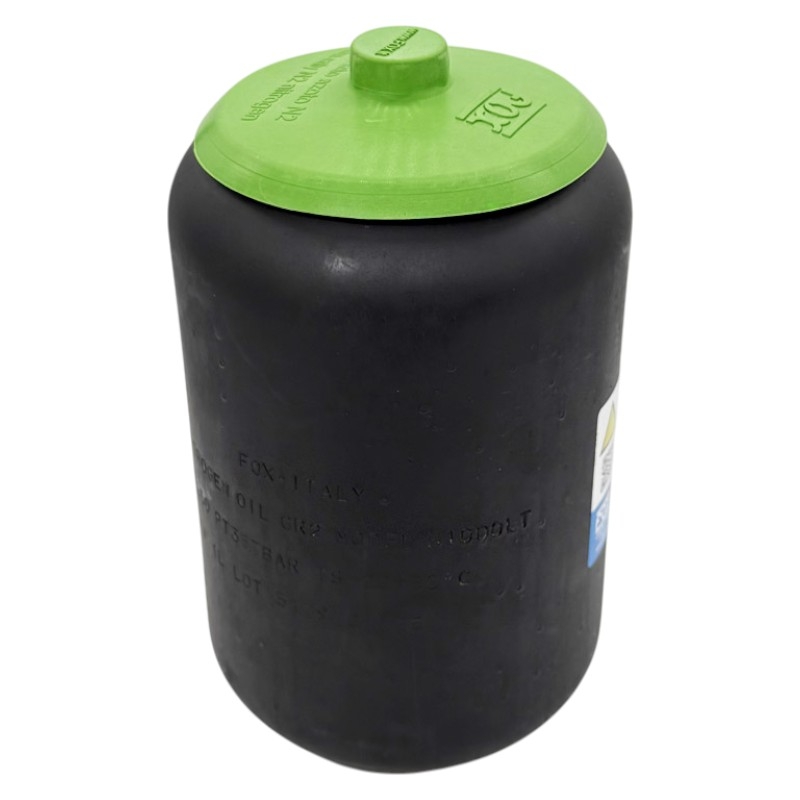

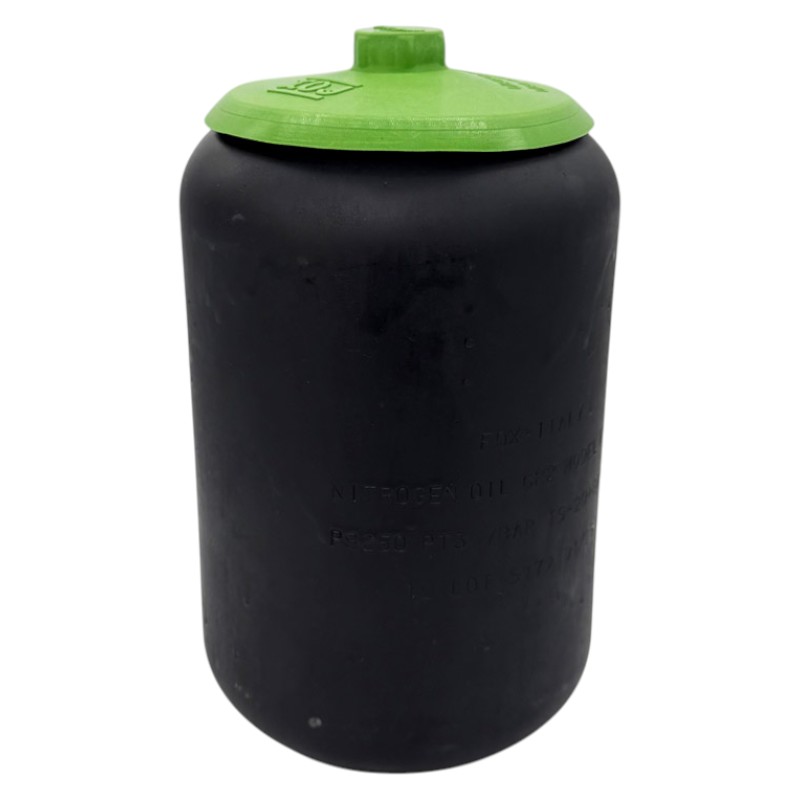

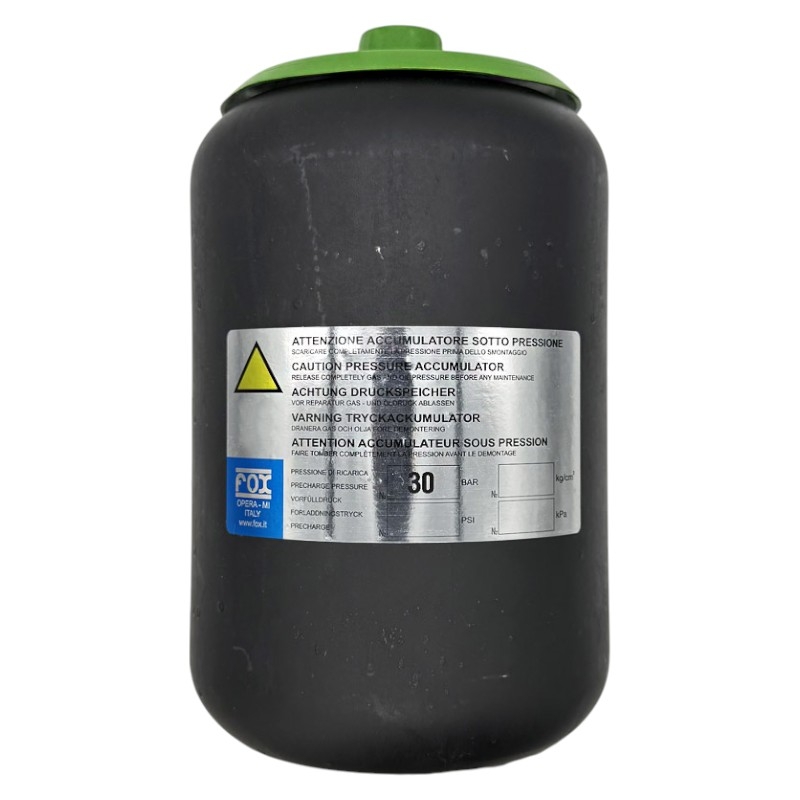

Membránový akumulátor o objemu 1L se závitem M18x1,5 naplněno tlakem 30 bar

Membránový akumulátor FOX 1L M18x1,5 – 30 bar (hydraulický akumulátor)

Vysoce kvalitní membránový akumulátor FOX s objemem 1 litr určený pro hydraulické systémy strojů a zařízení. Slouží k vyrovnávání tlakových rázů, akumulaci energie a zlepšení plynulosti chodu hydraulických okruhů. Akumulátor je předplněný dusíkem (N₂) na tlak 30 bar a díky své konstrukci je vhodný i pro náročné aplikace – např. odpružení čelních nakladačů nebo stabilizaci hydraulických okruhů. Tělo akumulátoru je vyrobeno z vysokopevnostní oceli a vnitřní membrána z kvalitního elastomeru zajišťuje spolehlivou separaci oleje a plynu i při vysokých tlacích.

Technické parametry

• Výrobce: FOX (Itálie)
• Typ: Membránový akumulátor
• Objem: 1,0 l (1000 cm³)
• Naplněno tlakem dusíkem: 30 bar
• Max. provozní tlak: 250 bar
• Závit připojení: M18 × 1,5
• Q max (průtok): 50 l/min

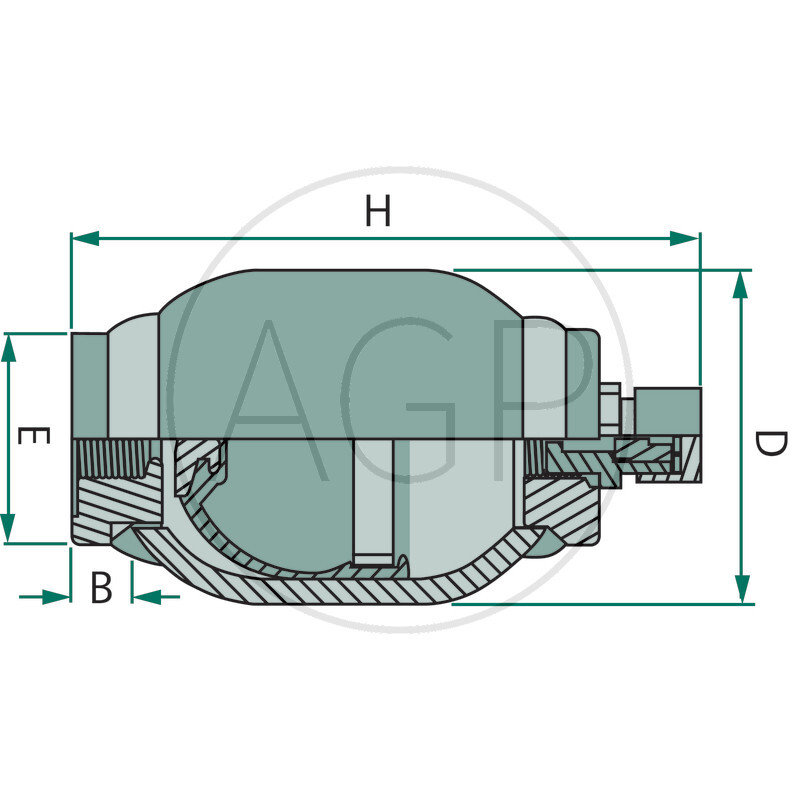

• Celková výška: 200 mm
• Průměr: 115 mm
• Plnicí plyn: Dusík (N₂)
• Provozní média: Hydraulické oleje na bázi minerálního oleje

Vlastnosti a výhody

• Vysokopevnostní ocelové tělo odolné proti tlakovým špičkám
• Oddělení plynu a kapaliny pomocí elastické membrány
• Předplněno dusíkem – připraveno k instalaci
• Rychlá reakce a vysoká účinnost akumulace
• Dlouhá životnost a spolehlivý provoz i při vysokém zatížení
• Výborná kompatibilita s běžnými hydraulickými systémy

Použití

• Zásobník hydraulické energie – vyrovnávání tlakových rázů
• Odpružení čelních nakladačů a ramen
• Tlumení vibrací a stabilizace hydraulických okruhů
• Zajištění konstantního tlaku v hydraulických soustavách traktorů, strojů či lisů

Bezpečnostní pokyny

• Před jakoukoli manipulací musí být akumulátor zcela odtlakován
• Používejte výhradně dusík (N₂) – nikdy ne plnicí plyn obsahující kyslík!
• Předpínací tlak nesmí překročit 160 bar
• Poměr maximálního tlaku k tlaku předpětí P₂ / P₀ ≤ 2,5 (max. 4)

K čemu slouží hydraulický akumulátor

Hydraulický akumulátor slouží k uchování tlaku nebo objemu hydraulické kapaliny. Funguje podobně jako vzdušník u kompresoru – ukládá energii ve formě stlačeného plynu (dusíku) a umožňuje ji v případě potřeby rychle uvolnit do systému.

Tím dokáže:

• vyrovnávat tlakové rázy,
• udržovat stálý tlak v soustavě,
• akumulovat energii pro krátkodobé špičkové odběry,
• tlumit vibrace a rázy od hydraulických válců,
• nebo zajišťovat plynulejší chod zařízení.

Oblasti použití

1. Zásobník energie v hydraulických systémech

• Akumulátor se plní při nižším zatížení čerpadla a uvolňuje energii při špičkovém odběru.
• Tím se snižuje opotřebení čerpadla a šetří energie.

Použití: traktory, bagry, průmyslové lisy, hydraulické agregáty.

2. Tlumení tlakových rázů (rázová vlna v hydraulice)

• Při náhlém uzavření ventilu nebo pohybu válce vznikají tlakové rázy.
• Akumulátor tlak pohltí a zabrání poškození potrubí nebo ventilů.
• Použití: všechny stroje s rychlými ventily (např. čelní nakladače, manipulátory, kombajny).

3. Odpružení náprav a ramen

• Akumulátor zde nahrazuje klasickou pružinu – plyn v akumulátoru reaguje na tlak v pístnici.
• Tím zlepšuje komfort jízdy a snižuje rázy přenášené na rám stroje.
• Použití: odpružení čelních nakladačů, kabin, sedadel, návěsů nebo žacích lišt.

4. Udržování tlaku při vypnutém čerpadle

• Udržuje pracovní tlak v systému, když je čerpadlo mimo provoz.
• Např. hydraulické brzdy, zvedací plošiny, lisy, manipulační zařízení.

5. Nouzové zdroje energie

• Umožňuje provést jeden pracovní cyklus i při výpadku napájení čerpadla.
• Např. spuštění ramene do bezpečné polohy při poruše, otevření brzd apod.

6. Kompenzace objemových změn

• Kompenzuje roztažnost oleje při zahřátí nebo úniky v systému.
• Použití: stabilizace tlaků v uzavřených okruzích, řízení ventilů, servořízení.

Typické příklady použití v praxi

• Traktory a nakladače – odpružení, stabilizace hydrauliky ramen
• Stavební stroje – tlumení rázů, stabilizace při manipulaci
• Zemědělské stroje – lisy, sekačky, kombajny
• Průmyslové lisy a hydraulické agregáty – zásobník tlaku, akumulace energie
• Manipulátory a vysokozdvižné vozíky – tlumení při zdvihu a dojezdu
• Hydraulické brzdy nebo řízení – vyrovnání tlaku při kolísání průtoku
