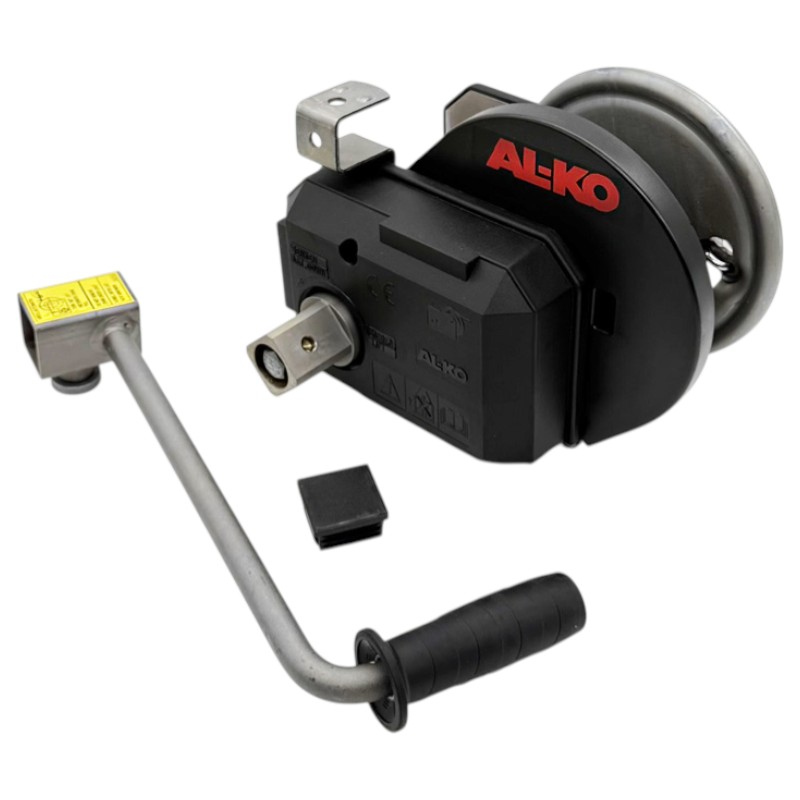

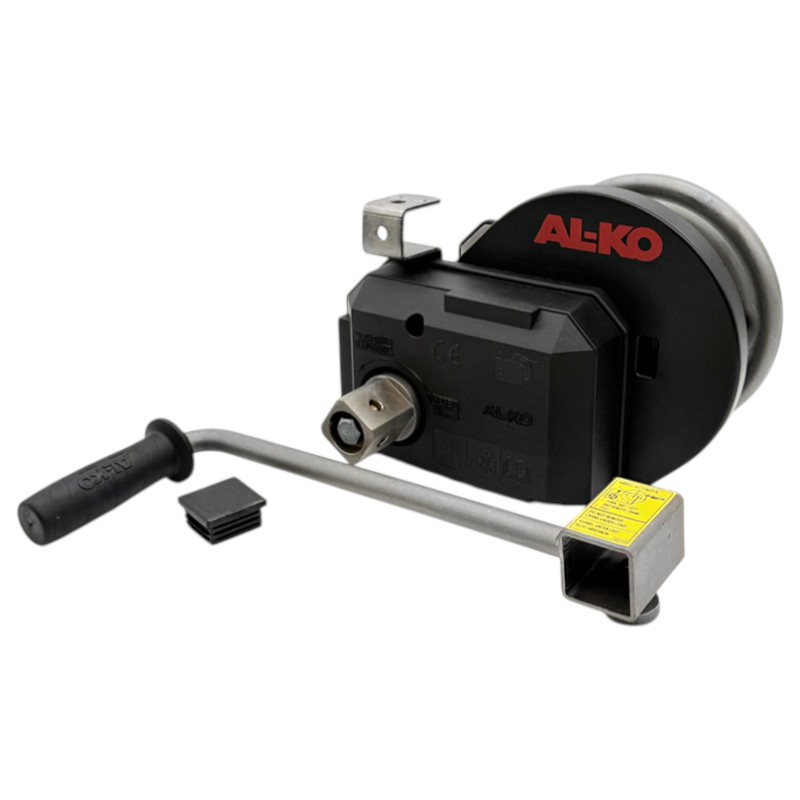

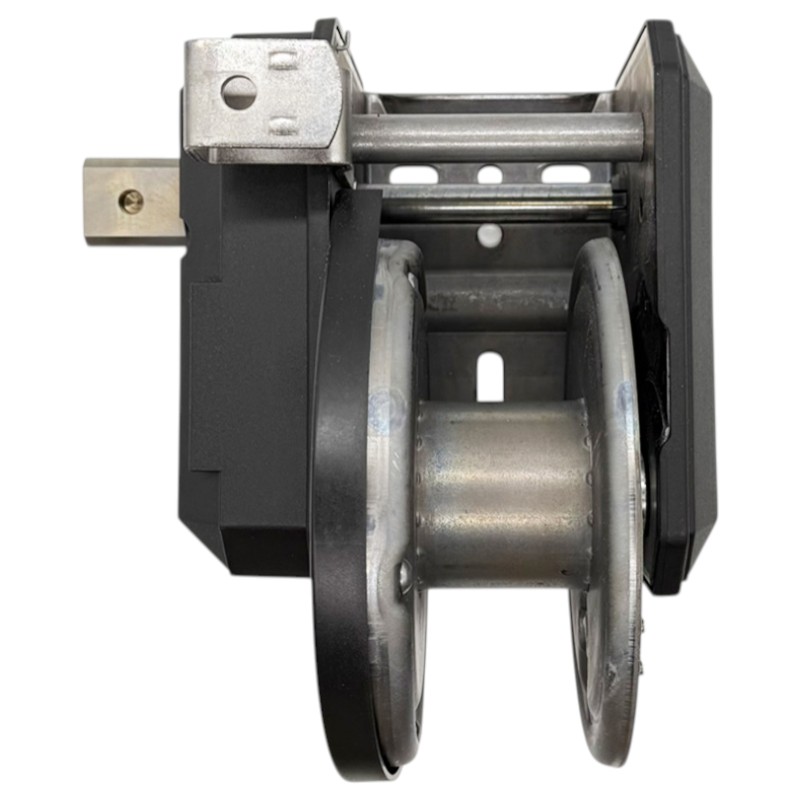

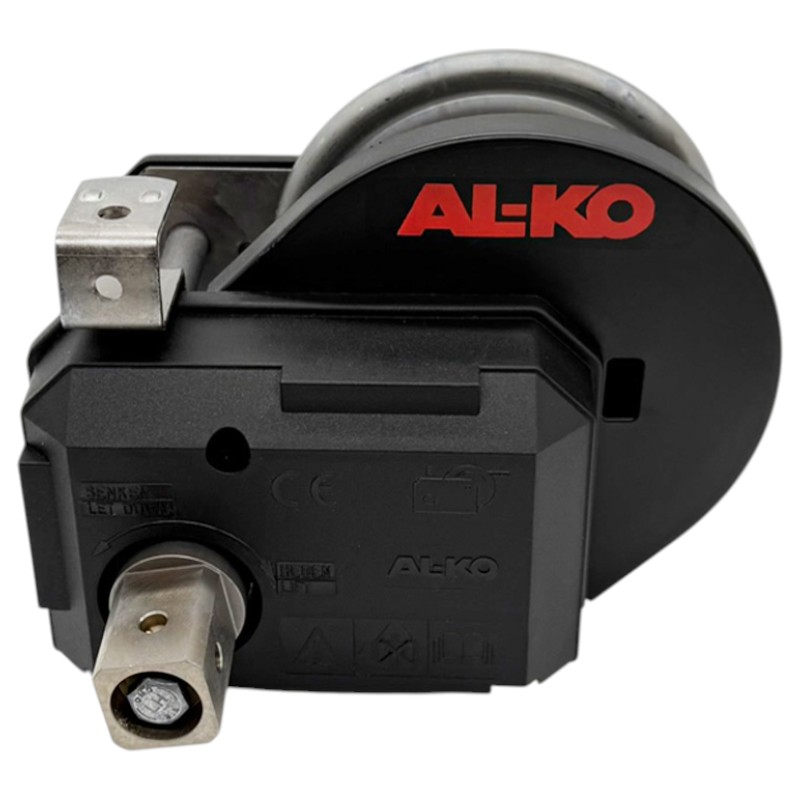

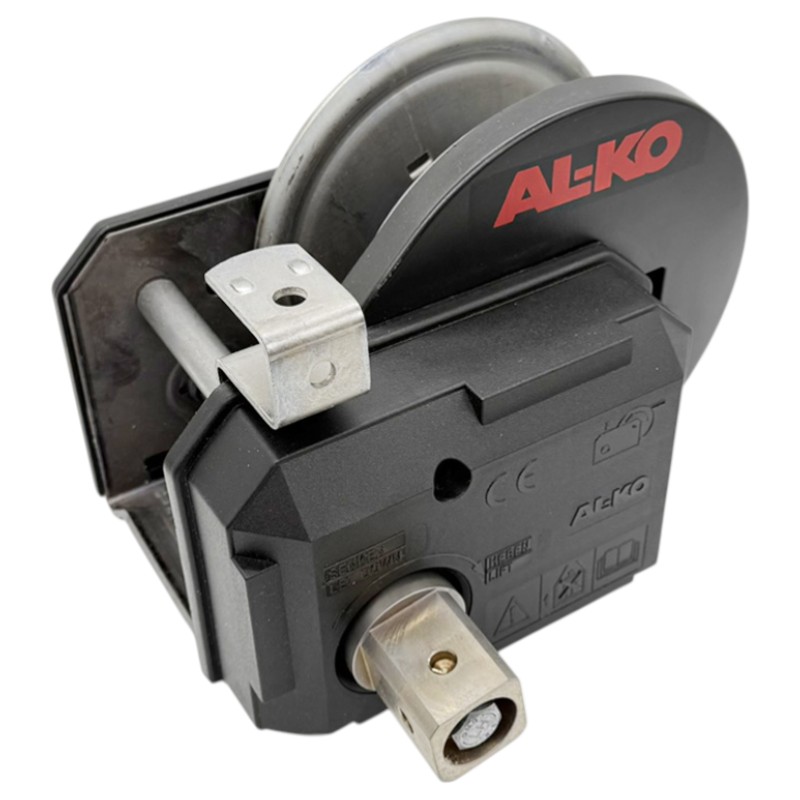

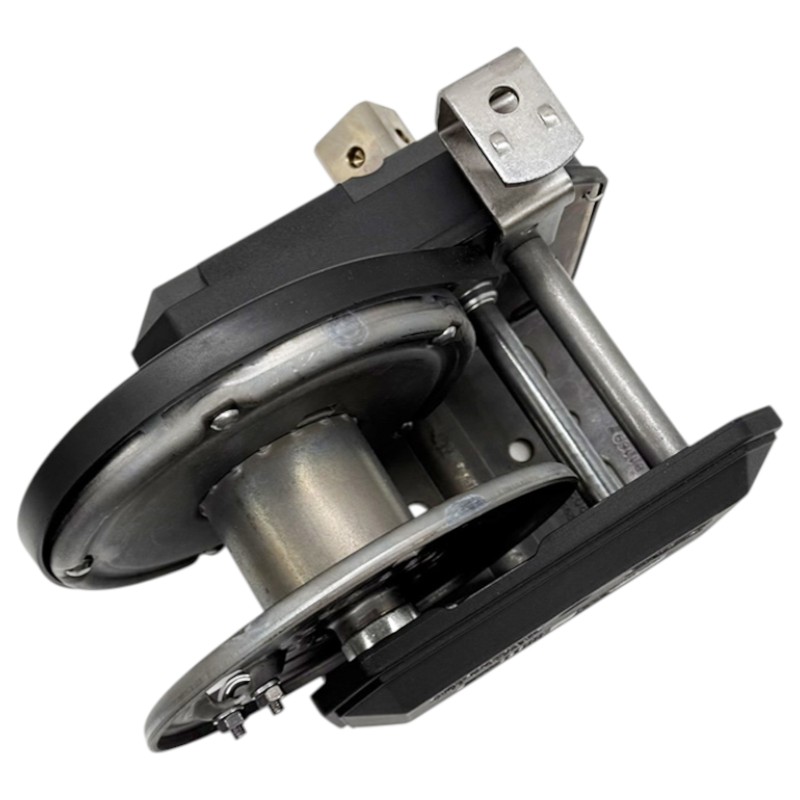

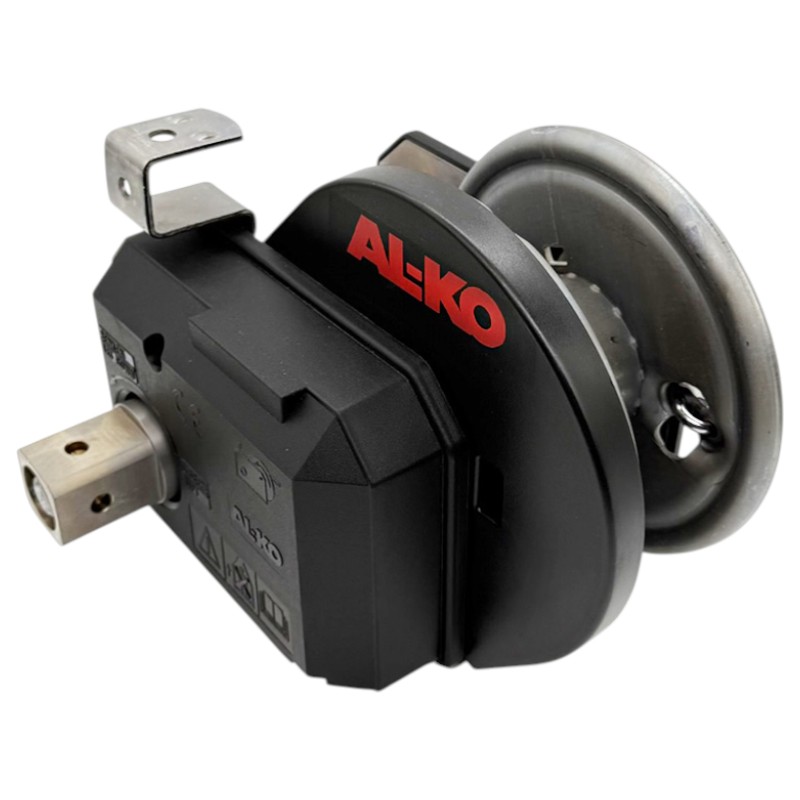

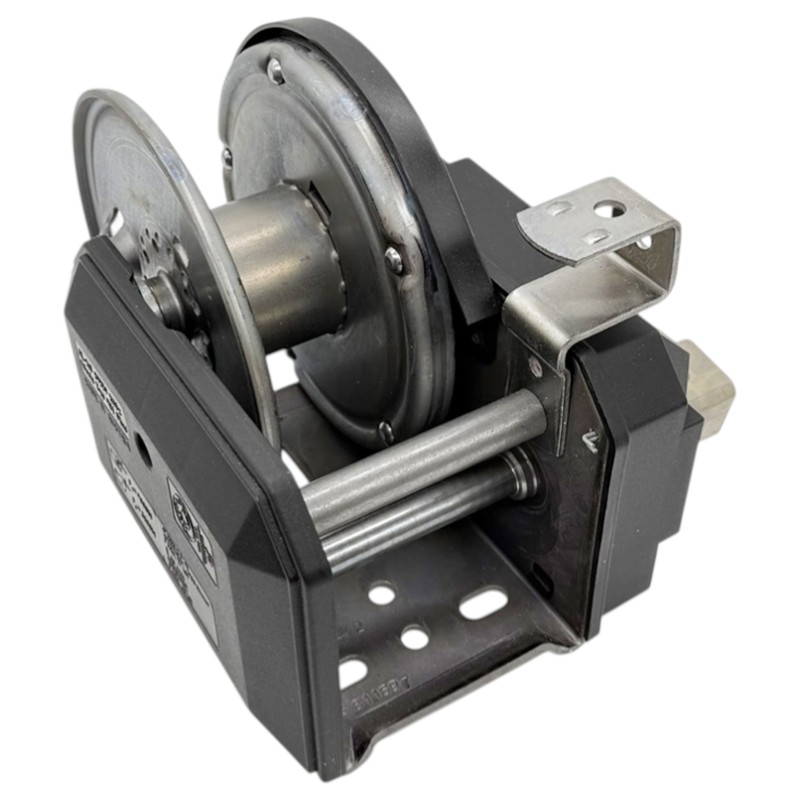

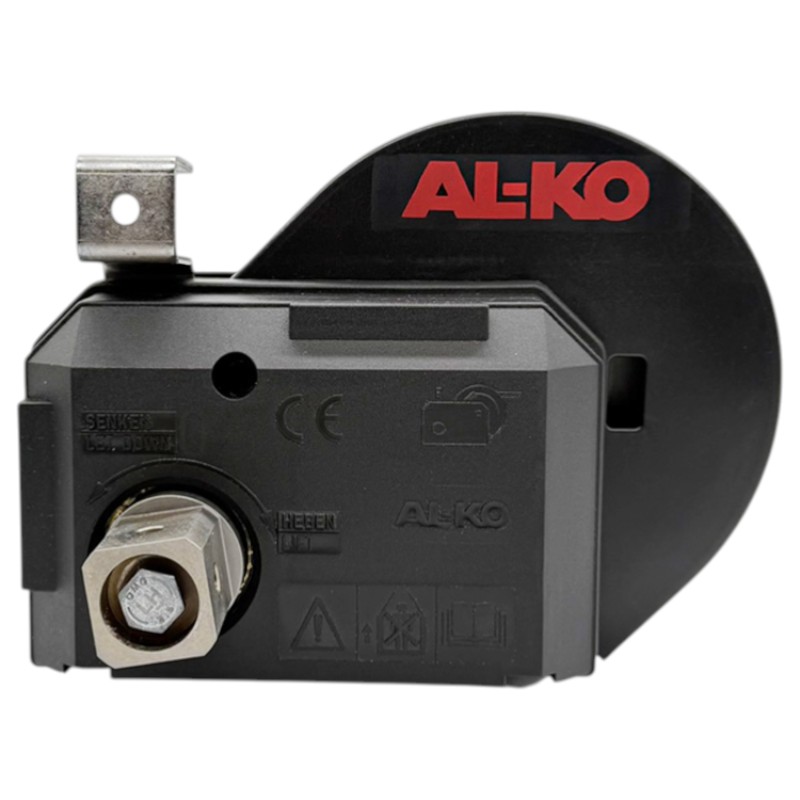

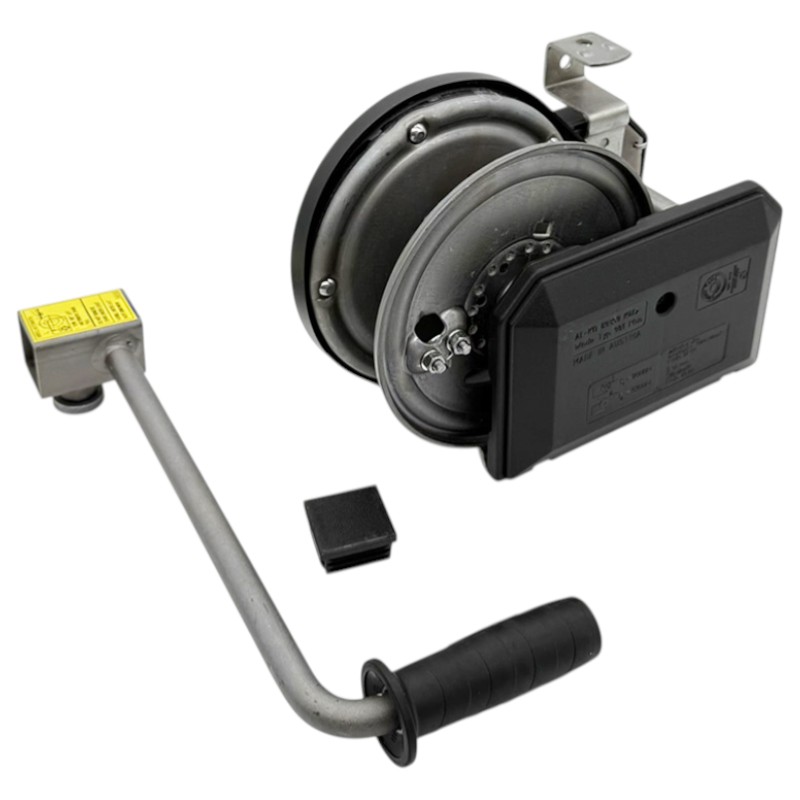

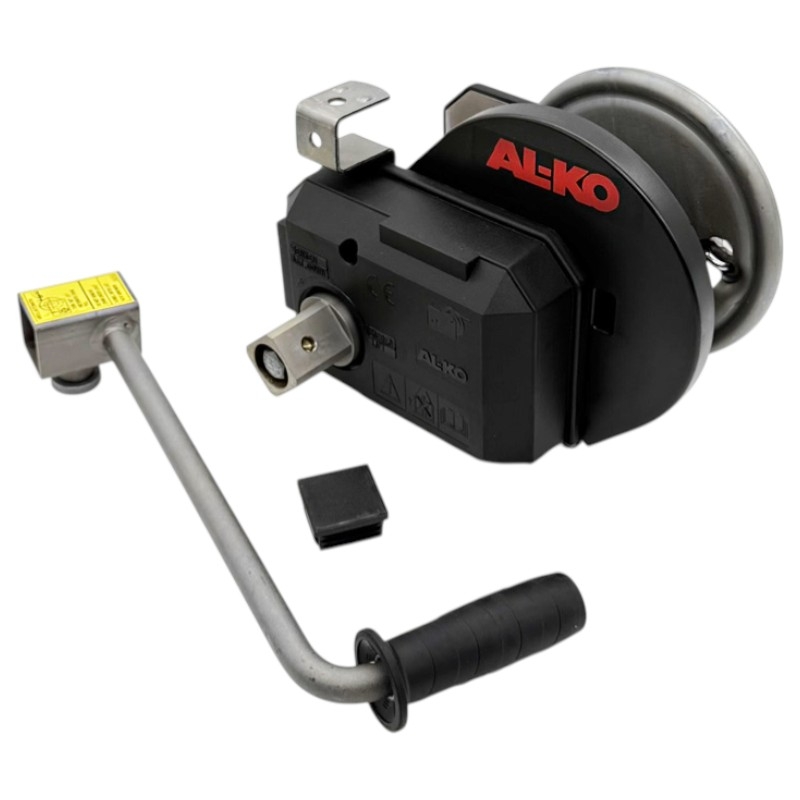

Lanový naviják AL-KO 901 Plus A, 900 kg s brzdou

Lanový naviják AL-KO 901 Plus A, 900 kg – brzděný, s automatickým odvíjením

Lanový naviják AL-KO 901 Plus A je kvalitní ruční naviják určený pro tažení, navíjení a spouštění břemen u přívěsů, přepravníků, zemědělské techniky a dalších strojů. Díky maximálnímu zatížení 900 kg, automatické tlakové brzdě a převodu 8,75 : 1 je vhodný pro náročnější použití, kde je potřeba bezpečné a kontrolované ovládání.

Jedná se o provedení bez lana / bez popruhu, takže si můžete zvolit vhodné příslušenství podle použití – například ocelové lano Ø 7 mm nebo tažný popruh 50 mm. Naviják má kapacitu bubnu až 17 m lana Ø 7 mm nebo 10 m popruhu 50 mm.

Řada AL-KO Plus je určena pro náročnější použití a podle výrobce AL-KO nabízí mimo jiné automatickou tlakovou brzdu, automatické odvíjení, odnímatelnou kliku a plastový kryt převodu.

Technické parametry

• Kvalitní ruční naviják AL-KO 901 Plus A
• Maximální zatížení 900 kg
• Nejnižší zatížení: 25 kg
• Ruční síla: 190 N
• Zdvih / otočení kliky: 25–55 mm
• Automatická tlaková brzda
• Automatické odvíjení lana / popruhu
• Vhodný pro ocelové lano i tažný popruh
• Převod 8,75 : 1 pro snadnější ovládání
• Zinkovo-niklový povlak pro lepší ochranu proti korozi
• Splňuje požadavky normy EN 13157 a CE
• Výška zdvihu na otočení: 45–100 mm
• Průměr lana: 7 mm
• Kapacita bubnu pro průměr lana:  7 mm / 17 m
• Kapacita bubnu pro popruh: 50 mm / 10 m
• Délka rukojeti: 300 mm
• Spodní deska: 197 × 114 mm
• Brzda: automatická tlaková brzda
• Buben s kluzným ložiskem
• Povrch zinkovo-niklový povlak
• Hmotnost 8 kg
• Dodání: bez lana / bez popruhu

Provedení a funkce

Naviják je vybaven:

• automatickou tlakovou brzdou
• automatickým odvíjením
• lanovým bubnem s kluzným ložiskem
• pevnou konstrukcí AL-KO
• ochranným povrchem zinek-nikl
• ruční klikou / rukojetí

Automatická brzda pomáhá držet břemeno pod kontrolou a zabraňuje nekontrolovanému zpětnému pohybu. U podobných brzděných navijáků AL-KO je uváděno, že při navíjení je buben jištěn proti zpětnému otáčení a při spouštění lze břemeno kontrolovaně popouštět otáčením kliky v opačném směru.

Bez lana / bez popruhu

Tento naviják je dodáván bez lana a bez tažného popruhu.

Díky tomu si můžete zvolit příslušenství podle konkrétního použití:

• ocelové lano Ø 7 mm – vhodné pro pevné a odolné použití
• tažný popruh 50 mm – vhodný tam, kde nechcete poškodit povrch taženého předmětu

Kapacita bubnu je:

• lano o průměru 7 mm / až 17 m
• popruh 50 mm / až 10 m

Při výběru lana nebo popruhu je potřeba dodržet doporučený průměr, šířku a zatížení.

Vhodné použití

Naviják AL-KO 901 Plus A je vhodný například pro:

• přívěsné vozíky
• přepravníky strojů
• lodní přívěsy
• zemědělské přívěsy
• manipulační techniku
• natahování břemen na ložnou plochu
• servisní a dílenské použití
• zemědělskou a komunální techniku

Ruční navijáky AL-KO 901A jsou běžně uváděny pro použití s lanem i popruhem a například pro lodní přívěsy, automobilové přívěsy a zemědělské stroje.

Výhoda automatického odvíjení

Automatické odvíjení výrazně zrychluje práci při přípravě lana nebo popruhu. Není nutné celé lano pomalu odvíjet klikou – manipulace je rychlejší a pohodlnější.

Výhody v praxi:

• rychlejší příprava k použití
• pohodlnější manipulace
• úspora času při častém používání
• vhodné pro provozy, kde se naviják používá opakovaně

U přívěsů a přepravníků je automatické odvíjení velká praktická výhoda.

Automatická tlaková brzda

Automatická tlaková brzda je bezpečnostní prvek, který pomáhá držet břemeno v požadované poloze a zajišťuje kontrolované ovládání při navíjení i spouštění.

Výhody:

• vyšší bezpečnost při práci
• kontrolované spouštění břemene
• menší riziko nekontrolovaného odvinutí
• pohodlnější obsluha
• vhodné pro těžší břemena

Brzděný naviják je vhodnější tam, kde nestačí jednoduchý nebrzděný naviják pouze s ráčnou.

Norma EN 13157 a CE

Lanové navijáky AL-KO splňují požadavky evropské normy EN 13157, směrnice CE a směrnice o strojních zařízeních.

V praxi to znamená, že konstrukce navijáku odpovídá požadavkům na ručně ovládaná manipulační zařízení podle příslušné evropské normy.

Při používání je ale vždy nutné dodržet návod výrobce, maximální zatížení a bezpečnostní pokyny.

Zajímavost z praxe

U navijáků je důležité nejen maximální zatížení, ale také poloha lana na bubnu. Čím více vrstev lana je navinuto na bubnu, tím se může měnit účinná tažná síla a ovládání. Proto se u navijáků vždy vyplatí sledovat doporučený průměr a délku lana. U tohoto modelu je ideální použít lano Ø 7 mm nebo popruh 50 mm podle doporučené kapacity bubnu.

Kdy naviják vyměnit

• brzda nedrží břemeno
• buben má vůli nebo se zadrhává
• převod jde ztuha
• poškozené ozubení
• deformovaná základna
• poškozená klika nebo rukojeť
• naviják nejde plynule odvíjet / navíjet
• viditelné praskliny nebo koroze nosných částí

Poškozený naviják může být nebezpečný, hlavně při práci s těžším břemenem.

Doporučení k montáži a použití

Před montáží doporučujeme zkontrolovat:

• pevnost montážní plochy
• správné dotažení šroubů
• vhodné lano nebo popruh
• správné navinutí na buben
• funkci brzdy
• stav háku, oka nebo upevňovacích prvků

Naviják používejte pouze podle určení výrobce. Nepřekračujte maximální zatížení a nepoužívejte jej pro přepravu osob.
