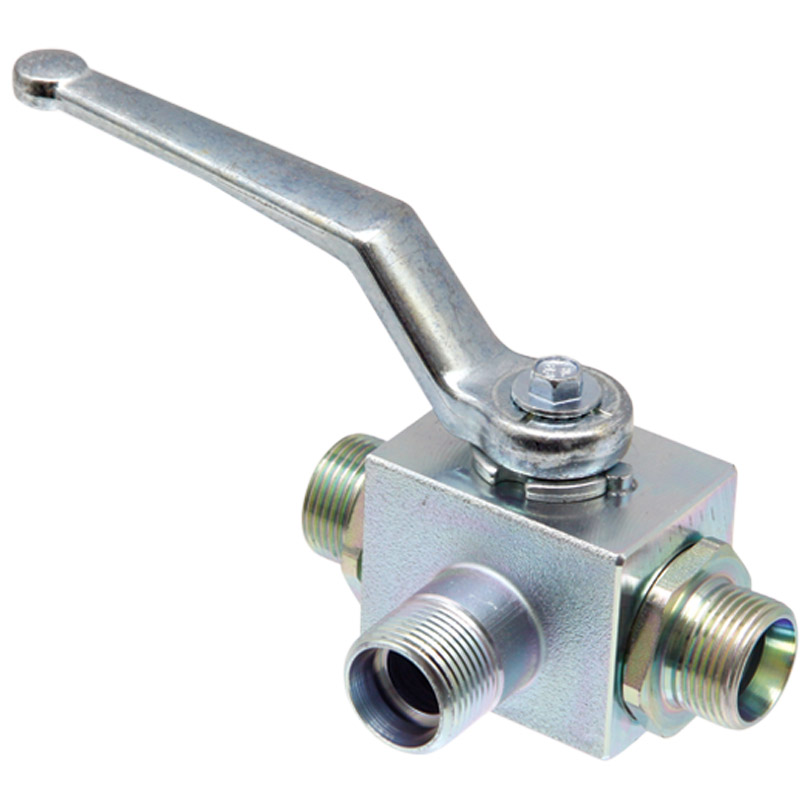

Hydraulický třícestný kulový kohout se závitem M22x1,5 s L vrtáním DN13

Hydraulický třícestný kulový kohout DN13 se závitem M22x1,5

Třícestný kulový kohout se závity M22x1,5 s L vrtáním do hydraulického systému. Tento ventil je navržen pro spolehlivost a všestrannost a je nezbytnou součástí pro řízení toku oleje v různých hydraulických obvodech.

Technické specifikace

• Maximální průtok: 140 litrů za minutu
• Tlaková kapacita: 500 bar (PN)
• Jmenovitá šířka: DN 13
• Typ připojení: Válcový metrický vnější závit s 24° vnitřním kuželovým těsněním

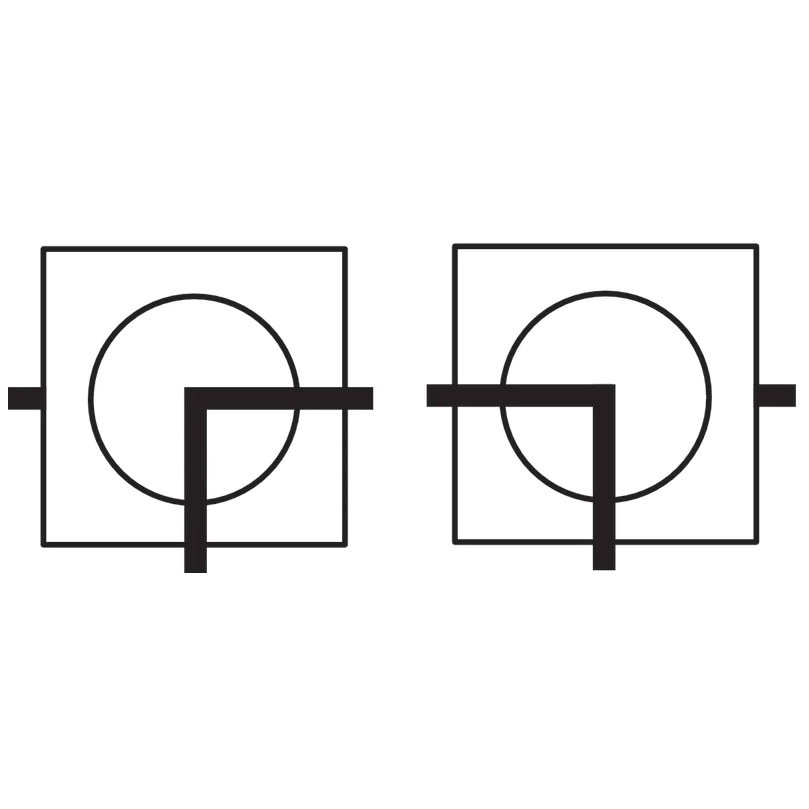

• Typ vrtání: L-typ pro efektivní řízení toku

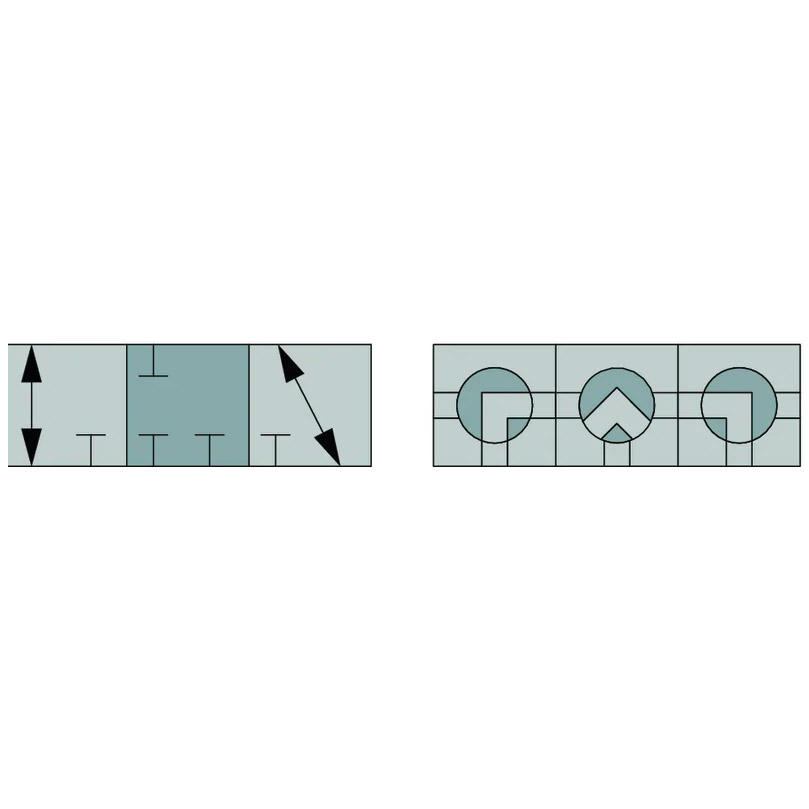

• Úhel přepínání: 0° a 90° pro flexibilní provoz

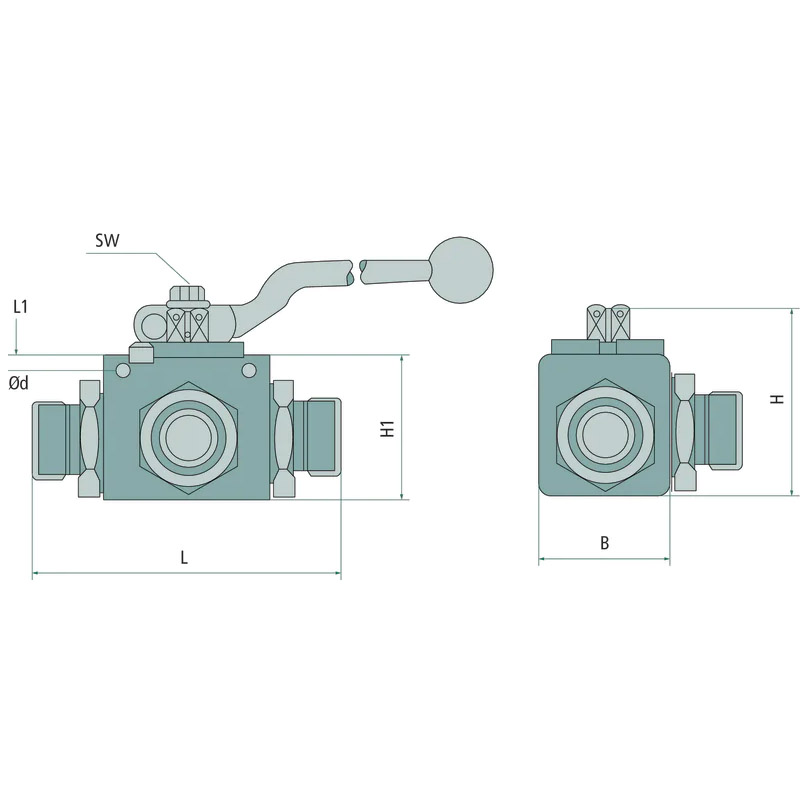

Rozměry

• Celková délka L: 82 mm
• Šířka B: 35 mm
• Výška H1: 45 mm
• Průměr d: 6,5 mm (montážní otvory)

Materiál

• Těleso, kulová a volicí hřídel z vysoce pevnostní oceli
• Těsnění koule z odolného polyamidu
• O-kroužek z NBR (nitrilbutadienový kaučuk)
• Ochrana povrchu: Pozinkováno pro zvýšenou odolnost a ochranu proti korozi

Použití

Třícestný kulový kohout je klíčový v hydraulických systémech, kde je potřeba přepínat mezi různými obvody. Jeho robustní konstrukce a vysoká tlaková kapacita jej činí vhodným pro širokou škálu aplikací, včetně průmyslových strojů, zemědělských zařízení a různých hydraulických nástrojů. Řízením směru toku oleje tento ventil zajišťuje efektivní a spolehlivý provoz hydraulického systému.

Využití v hydraulických systémech

V hydraulickém obvodu se třícestný kulový kohout používá k směrování toku oleje mezi různými cestami. L-typ vrtání umožňuje všestranné řízení toku, což usnadňuje přepínání směru kapaliny. To je zvláště užitečné v systémech, které potřebují střídat mezi různými operacemi nebo nástroji bez nutnosti vypnutí celého systému.
