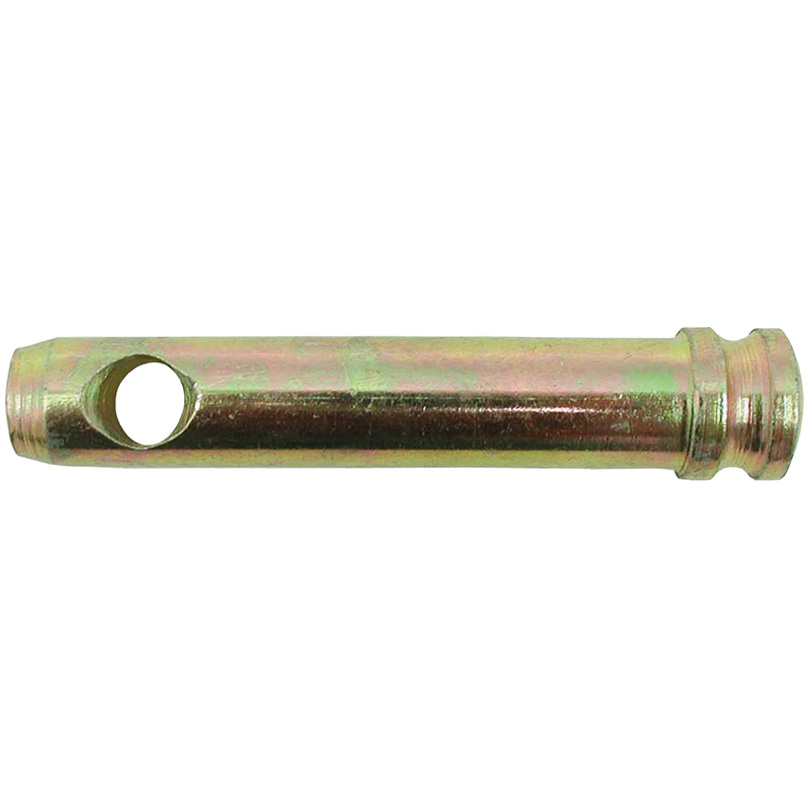

Kolík třetího bodu zajišťovací čep průměr 19 mm kat. 1 délka C=76 mm D=95 mm

Zajišťovací čep pro třetí bod o průměr 19 mm

Pevnostní zajišťovací čep pro třetí bod tříbodového závěsu traktoru o průměru 19 mm tj. kategorie 1 a o délce 95 mm.
Označení čepu je kategorie 1, kategorie je standardizovaná. To znamená že průměr čepu je 19 mm = kategorie 1.
Využívá se pro třetí body s koulí o vnitřním průměru 19 mm

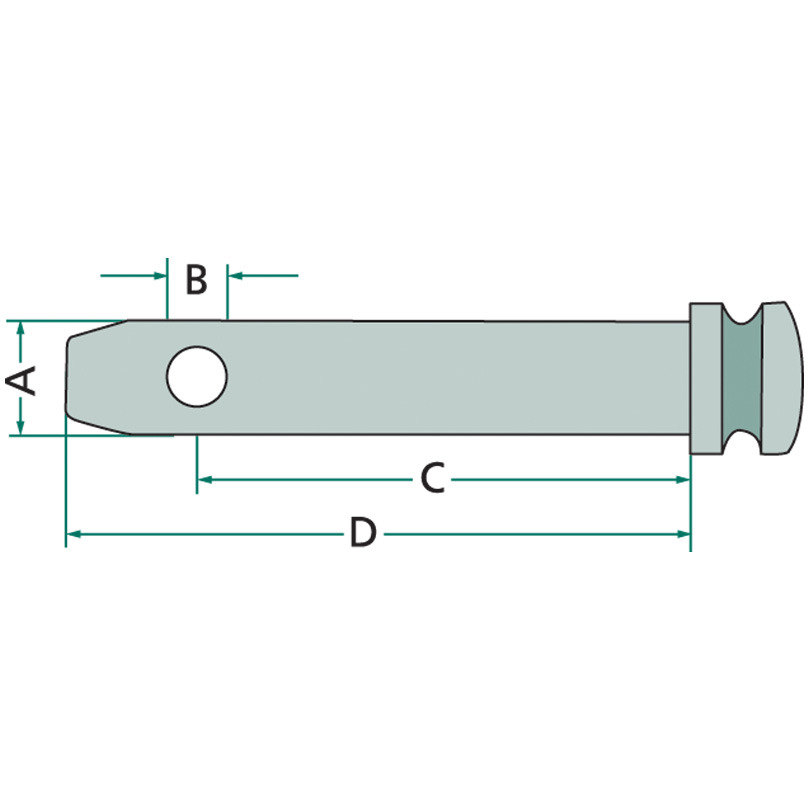

Rozměry čepu

Tyto rozměry jsou zakótovány v obrázku s kóty. Rozměry jsou vyznačeny písmeny a hodnoty k ním jsou uvedeny níže:

• Průměr (A): 19 mm (kategorie 1)
• Průměr díry pro zajišťovací závlačku (B): 12 mm
• Délka po zajišťovací díru (C) : 76 mm
• Užitečná délka čepu (D): 95 mm (měřeno bez hlavy čepu)

Použití

Tento zajišťovací kolík se využívá k zajištění třetího bodu u traktoru v tříbodovém závěsu a naopak k zajištění zařízení které je zapojeno za traktorem. Čepy o průměru 19 mm se nejčastěji používají u malotraktorů a výkonově menších traktorů. Tříbodové uchycení u těchto traktorů jsou menší a tím i menší průměry čepů.
