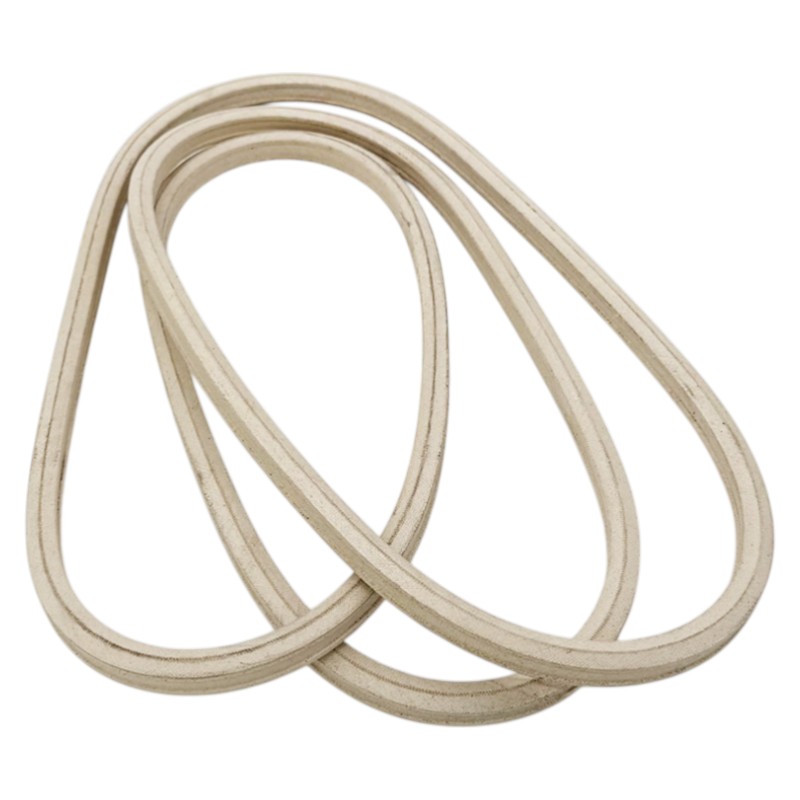

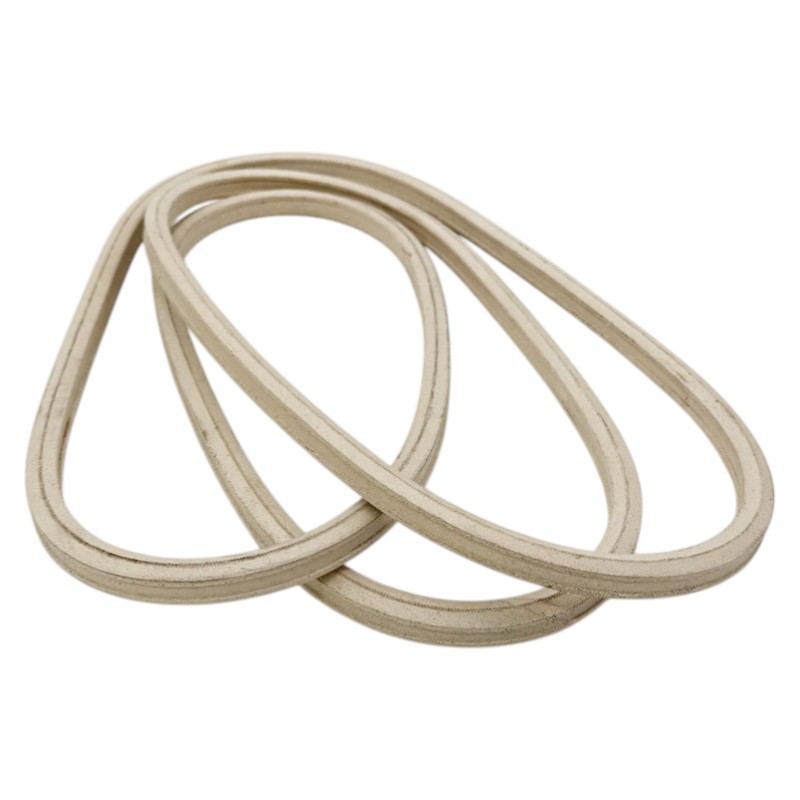

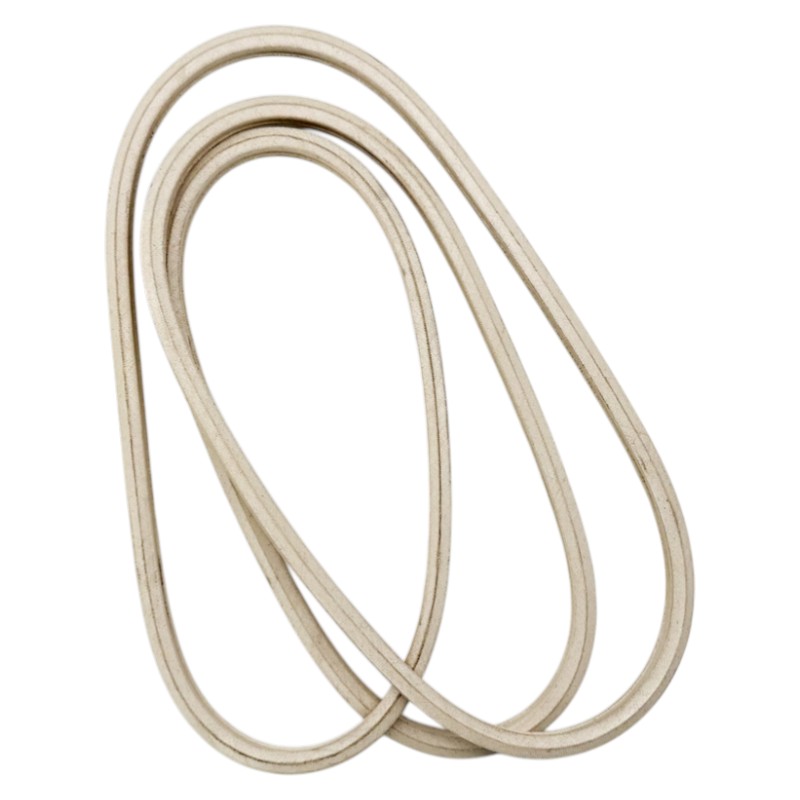

Klínový šestihranný a oboustranný řemen 13 × 2388 Li pro pohon žacího ústrojí MTD, Gutbrod, Yard-Man

Klínový šestihranný / oboustranný řemen 13 × 2388 Li pro pohon žacího ústrojí MTD, Gutbrod, Yard-Man, Massey Ferguson

Klínový šestihranný / oboustranný řemen pro pohon žacího ústrojí je určený pro zahradní traktory MTD, Gutbrod, Yard-Man a Massey Ferguson. Slouží k přenosu výkonu na sekací / žací ústrojí, tedy k pohonu nožů. Díky oboustrannému profilu HAA / AA může řemen pracovat z obou stran, což je důležité u složitějších „hadovitých“ vedení přes více kladek a řemenic.

Jedná se o řemen s rozměrem 13 × 2388 Li, pracovním rozměrem 2441 mm, výškou 10 mm a profilem HAA / AA. Je vhodný pro pohon nožů u vybraných zahradních traktorů, kde je potřeba řemen s vyšší flexibilitou, odolností proti opotřebení a možností záběru z obou stran.

Technické parametry a výhody

• Oboustranný / šestihranný klínový řemen
• Určený pro pohon žacího ústrojí / nožů
• Vhodný pro MTD, Gutbrod, Yard-Man, Massey Ferguson
• Rozměr 13 × 2388 Li
• Pracovní délka 2441 mm
• Vhodný pro složitější vedení přes více kladek
• Vyšší flexibilita při zpětných ohybech
• Odolnost vůči oleji, teplu a opotřebení
• Antistatické provedení
• Splňuje požadavky REACH a RoHS
• Originální označení: 754-04174A, 954-04174A, 754-04174

Vhodné pro značky a modely

Klínový řemen je určený pro tyto značky a modely zahradních traktorů:

• MTD pro modely: Advance PN180HK, Gold 175/105, Gold 200/105T, LN155, LN175H, LN185, LN200H, Optima LN155, Optima LN165H, Optima LN175H, Optima LN180H, Optima LN200H, P180AMN, P180TN, P200HN, Power 1750, Prot 220RD, Smart RN145
• Gutbrod pro modely: JLX105R, JLX105RH
• Massey Ferguson pro modely: 160/92H, DL92H
• Yard-Man pro model: TN7155

Uvedený seznam nemusí obsahovat všechny kompatibilní modely. Při výběru doporučujeme řídit se hlavně podle originálního označení, rozměru řemene, profilu HAA / AA a umístění v pohonu žacího ústrojí.

K čemu řemen slouží

Tento řemen je určený pro pohon sekacího / žacího ústrojí. Přenáší výkon na systém žacího ústrojí, kde zajišťuje pohon nožů. U některých žacích ústrojí je řemen veden přes více kladek a řemenic tak, že pracuje oběma stranami.

V praxi řemen zajišťuje:

• pohon žacích nožů
• přenos výkonu do sekacího ústrojí
• správné otáčky nožů
• plynulé zapnutí sečení
• stabilní chod bez prokluzu
• správnou funkci složitějšího vedení přes kladky

Nejedná se o řemen pojezdu, ale o řemen určený pro pohon nožů / žacího ústrojí.

Co je šestihranný / oboustranný klínový řemen

Šestihranný řemen, označovaný také jako dvojitý V-řemen, je konstruovaný tak, aby mohl přenášet výkon z obou stran řemene. Konstrukčně připomíná dva klínové řemeny spojené zády k sobě, přičemž tažný člen je vedený středem řemene. Tento typ se používá u pohonů, kde se řemen ohýbá do více směrů nebo prochází přes více vodicích a napínacích kladek.

Výhody oboustranného řemene:

• záběr z obou stran
• vhodný pro hadovité vedení řemene
• lepší stabilita ve vícekladkovém pohonu
• vhodný pro pohony s opačnými ohyby
• vyšší odolnost při změnách směru
• dobrý přenos výkonu v žacím ústrojí

Právě proto se tento typ řemene používá u některých zahradních traktorů, kde je vedení řemene složitější než u běžného jednoduchého klínového řemene.

Proč je správný profil HAA / AA důležitý

Profil HAA / AA určuje tvar a rozměr oboustranného řemene. Pokud by byl použit běžný jednostranný řemen nebo řemen jiného profilu, nemusel by správně sedět v řemenicích a kladkách.

Nesprávný řemen může způsobit:

• prokluz žacího ústrojí
• pískání při zapnutí sečení
• rychlé opotřebení boků řemene
• špatný chod přes vodicí kladky
• nadměrné zatížení ložisek a napínacího mechanismu
• vyskakování řemene z řemenic

U oboustranných řemenů je profil často stejně důležitý jako samotná délka.

Skladba řemene

Řemen je konstruovaný pro náročné použití v zahradní technice:

• Obálka: odolná gumotextilní vrstva proti opotřebení
• Polštářová vrstva: vysoce houževnatá pryžová směs
• Tažný člen: polyesterový kord / šňůra
• Kompresní vrstva: pryžová směs s vysokým modulem

Díky této konstrukci má řemen dobrou pružnost, pevnost a odolnost při opakovaném ohýbání přes kladky.

Odolnost a vlastnosti

Tento řemen je vhodný pro provoz v zahradní technice, kde je vystaven prachu, trávě, vibracím, teplu a častému zapínání žacího ústrojí.

Vlastnosti:

• vyšší flexibilita
• vysoká pevnost v tahu
• minimální prodlužování
• odolnost vůči opotřebení
• antistatické provedení
• odolnost vůči oleji
• odolnost vůči teplu
• splnění požadavků REACH a RoHS

Výrobci dvojitých V-řemenů obecně uvádějí jejich vhodnost pro zemědělské stroje a pohony s náhlými změnami směru, kde je potřeba odolnost proti oleji, teplu a dobré vedení v řemenici.

Co znamená rozměr 13 × 2388 Li

Označení 13 × 2388 Li znamená:

• 13 mm = šířka řemene
• 2388 mm Li = vnitřní délka řemene
• 2441 mm = pracovní délka

U řemenů se může délka uvádět různými způsoby – například jako vnitřní délka, pracovní délka nebo vnější délka. Proto doporučujeme při výběru porovnat hlavně originální číslo, profil a použití ve stroji. Řemen podobné délky nemusí být správnou náhradou, pokud má jiný profil nebo jiné měření délky.

Důležitá poznámka k výběru

Při výběru doporučujeme porovnat:

• originální označení 754-04174A / 954-04174A / 754-04174
• profil HAA / AA
• rozměr 13 × 2388 Li
• pracovní délku 2441 mm
• umístění řemene ve stroji
• zda se jedná o pohon žacího ústrojí
• vedení přes kladky a řemenice

Nejste si jistí kompatibilitou? Pošlete nám model traktoru, fotografii původního řemene nebo jeho označení a rádi ověříme správný díl.

Kdy řemen vyměnit

• žací ústrojí se nerozbíhá plynule
• nože ztrácí otáčky při sečení
• řemen prokluzuje
• při zapnutí sečení je slyšet pískání
• řemen je popraskaný
• boky řemene jsou lesklé nebo sjeté
• řemen je vytahaný
• řemen vyskakuje z kladek
• sečení je nerovnoměrné
• řemen má poškozený oboustranný profil

Opotřebený řemen může zhoršit kvalitu sečení a zároveň zatěžovat řemenice, kladky i ložiska žacího ústrojí.

Doporučení k montáži

Při výměně doporučujeme:

• porovnat nový řemen s původním
• zkontrolovat vedení řemene podle původního uložení
• zkontrolovat stav řemenic a napínacích kladek
• očistit prostor žacího ústrojí od trávy a nečistot
• ověřit napnutí řemene
• zkontrolovat volný chod všech kladek
• po montáži vyzkoušet chod sečení bez zátěže

Pokud je některá kladka zadřená, hlučná nebo má vůli, může poškodit i nový řemen během velmi krátké doby.

Zajímavost z praxe

U šestihranných řemenů se často stává, že zákazník hledá pouze stejnou délku, ale přehlédne, že původní řemen je oboustranný. Běžný jednostranný klínový řemen v takovém pohonu nefunguje správně, protože některé kladky využívají i druhou stranu řemene. Pokud má původní řemen klínový tvar z obou stran, je potřeba použít opět šestihranný / dvojitý V-řemen.
