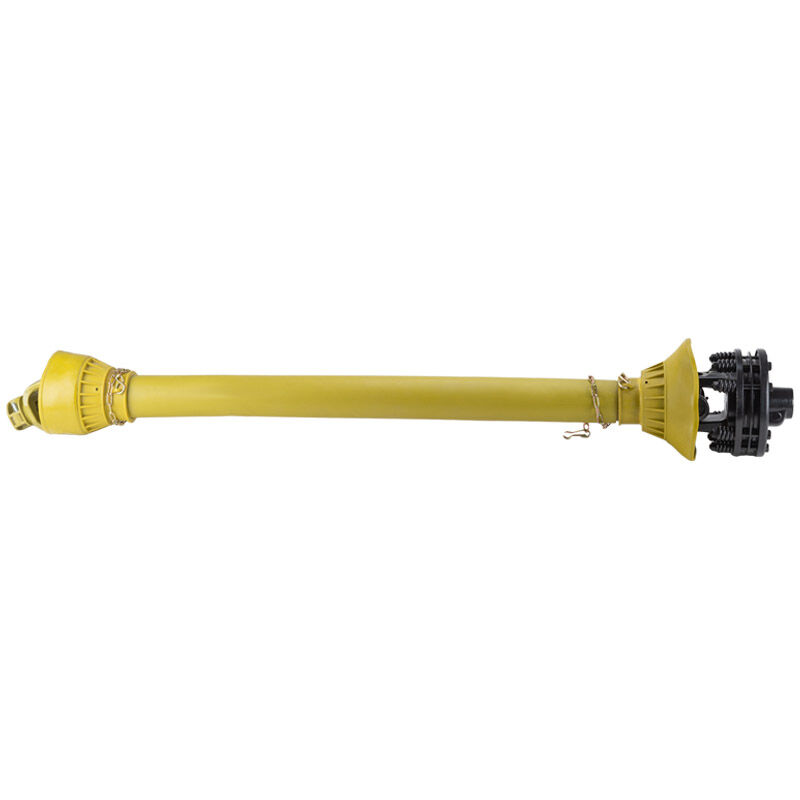

Kardan s třecí spojkou – délka 1210 mm, točivý moment 1800 Nm s trojúhelníkový profilem
Tento kardan s třecí spojkou je určený pro přenos síly mezi traktorem a připojeným strojem. Díky třecí spojce zabraňuje přetížení pohonu a chrání mechanické součásti před poškozením v případě náhlého odporu nebo zablokování připojeného zařízení. Ideální pro použití u rotavátorů, lisů na balíky, mulčovačů nebo půdních fréz, kde dochází k častým nárazovým zatížením.
Technické parametry
- Délka kardanu v zataženém stavu: 1210 mm (měřeno od středu křížku po střed křížku)
- Točivý moment třecí spojky: 1800 Nm
- Výkon při 540 ot/min: 48 kW / 64 PS
- Výkon při 1000 ot/min: 73 kW / 99 PS
- Konstrukční řada: B6
- Připojení vývodové hřídele: 1 3/8" – 6 zubů (běžná standardní šestidrážka)
- Profilová trubka: trojúhelníkový profil (italský systém Bondioli)
Vlastnosti kardanového hřídele
- Třecí spojka (strana zařízení) – Slouží jako ochrana proti přetížení. Při překročení limitního momentu začne prokluzovat a tím zabraňuje mechanickému poškození stroje.
- Zajištění na straně traktoru: Posuvný kolík – spolehlivé uchycení k připojenému zařízení.
- Zajištění na straně zařízení (třecí spojka): Svěrací šroub – Pevné a spolehlivé uchycení na vývodovou hřídel traktoru.
- Řetízky na upevnění krytu kardanu – Musí být upevněny na obou stranách, aby kryt zůstal statický a neotáčel se spolu s hřídelí, což předchází nebezpečným situacím.
Použití a kompatibilita
Kardan s třecí spojkou je vhodný pro zařízení s vyššími nároky na ochranu proti přetížení: lis na balíky, rotavátor, mulčovač, půdní fréza, štěpkovač, sněhová fréza a další.
Rozměry
Délka kardanu v zataženém stavu: 1210 mm (měřeno od středu křížku po střed křížku)
Rozměry křížů:
- Strana traktoru: 30,2 x 91,5 x 27 x 100 mm
- Strana zařízení: 30,2 x 91,5 mm
Rozměry profilových trubek:
- Vnitřní trubka: 45 mm (tloušťka 4 mm)
- Vnější trubka: 54 mm (tloušťka 4,5 mm)
Jak funguje třecí spojka?
Třecí spojka funguje jako ochranný mechanismus proti přetížení. Při náhlém odporu nebo zaseknutí nářadí začne spojka prokluzovat, čímž zabrání poškození vývodové hřídele traktoru a stroje. Po uvolnění zátěže se přenos síly automaticky obnoví.
- Chrání zařízení před náhlým přetížením.
- Prokluzování spojky eliminuje rázy do traktoru a nářadí.
- Dlouhá životnost díky samostatnému nastavování třecí síly.
Bezpečné nastavení délky kardanu

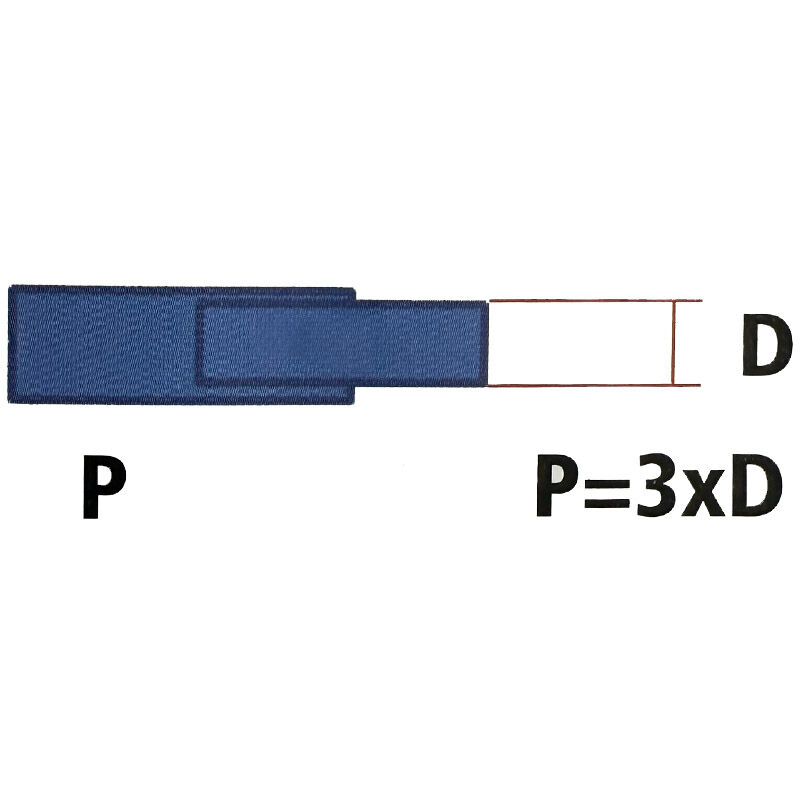

Vzorec pro výpočet minimálního přesahu profilu: P = 3 × D (kde P je minimální přesah profilu a D je průměr vnitřní profilové trubky, viz obrázek u produktu)
- Kardan nesmí být provozován v příliš stažené nebo příliš vysunuté poloze.
- Před uvedením do provozu je nutné zkontrolovat, zda kardan odpovídá pracovní délce v každé poloze stroje!
Postup při úpravě délky:
- Roztáhněte obě poloviny kardanu a umístěte je vedle sebe do nejbližší pracovní polohy mezi traktorem a nářadím.
- Kardan nesmí být vysunut o více než polovinu jeho přesahu P.
- Otevřete zámky a sejměte ochranné kryty.
- Profilové trubky i ochranné kryty zkrátíme o stejnou hodnotu.
- Odstraňte otřepy, namažte pohyblivé části a sestavte zpět.
- Zkontrolujte délku, přesah a úhel natočení před spuštěním!
Připojení a provoz kardanu
Bezpečnostní zásady:
- Před připojením nebo odpojením kardanu musí být traktor vypnut a zabezpečen.
- Při montáži je nutné kardan promazat.
- Přídržné řetězy musí být správně upevněny a mít dostatek prostoru pro pohyb.
- Nikdy nemanipulujte s kardany, pokud nejsou zcela zastaveny!
Údržba a péče:
- Mazání – každých 8 provozních hodin je nutné promazat klouby a ochranný plášť.
- Čištění – odstraňte nečistoty pomocí kartáče a jemného čisticího prostředku (bez agresivní chemie).
- Kryt a bezpečnostní štítky – v případě poškození je nutná okamžitá výměna.
- Nečistěte ložiska vodním proudem!
Certifikace a normy
Certifikováno podle mezinárodních bezpečnostních standardů CE! Tento kardan splňuje přísné požadavky na kvalitu a bezpečnost:
Normy CE:
- EN ISO 12100-1:2008 – Základní bezpečnostní normy pro konstrukci strojů
- EN ISO 12100-2:2003 – Technické požadavky na bezpečnostní funkce strojů
- EN 12466:2003 – Specifikace materiálů a odolnosti proti opotřebení
- EN 180 9674:2006 – Standardizace mechanických pohonných komponent
Kardan byl testován a splňuje veškeré bezpečnostní požadavky na provoz v EU.
Výhody tohoto kardanu
- Vysoká odolnost – Testovaná a certifikovaná kvalita zajišťující dlouhou životnost.
- Třecí spojka – Chrání traktor a stroj před přetížením.
- Bezpečnostní prvky – Řetízky proti otáčení krytu a přesné zajištění spojů.
- Snadná údržba – Mazací body a ochranné kryty pro dlouhodobou spolehlivost.
- Certifikace CE – Splňuje přísné evropské normy.
Správný točivý moment třecí spojky
Jak zjistit správný točivý moment třecí spojky?
Vybrat třecí spojku podle výkonu traktoru a typu připojeného stroje. Klíčové faktory:
- Výkon traktoru (kW / PS) – Silnější traktory vyžadují vyšší točivý moment.
- Druh nářadí – Lisy na balíky nebo mulčovače potřebují vyšší točivý moment než běžné rotační sekačky.
- Požadovaná ochrana – Při častém přetížení se doporučuje volit vyšší hodnotu Nm.
Obecné doporučení:
- Menší stroje (sekačky, rotavátory): 800–1200 Nm
- Střední stroje (mulčovače, půdní frézy): 1400–1800 Nm
- Velké stroje (lisy na balíky, těžké frézy, těžké rotavátory, drtiče větví): 2000+ Nm
Jaké jsou důsledky nesprávně zvoleného točivého momentu?
- Příliš nízký točivý moment → Spojka bude prokluzovat i při běžném zatížení → snížení účinnosti práce, rychlé opotřebení.
- Příliš vysoký točivý moment → Spojka nebude chránit pohon, což může vést k poškození převodovky, hřídele nebo kardanu při náhlém přetížení.
Příklad orientačního výběru točivého momentu třecí spojky podle výkonu traktoru:
Výkon traktoru (kW)
| Vývodová hřídel (ot/min)
| Doporučený točivý moment (Nm)
|
|---|
20–40 kW
| 540 ot/min
| 600–1000 Nm
|
40–60 kW
| 540 ot/min
| 1000–1400 Nm
|
60–80 kW
| 540 ot/min
| 1400–1800 Nm
|
80+ kW
| 540 ot/min
| 1800+ Nm
|
