Hydraulický třetí bod o průměru ok 19 mm a o délce 530 - 810 mm včetně bezpečnostního zámku

Hydraulický třetí bod kat. 1, délka 530–810 mm, oko/oko, dvojčinný se zámkem

Hydraulický třetí bod je určený pro připojení a pohodlné nastavení pracovního nářadí v tříbodovém závěsu traktoru. Nahrazuje klasický mechanický třetí bod a umožňuje měnit délku horního táhla jednoduše pomocí hydrauliky traktoru bez nutnosti ručního šroubování.

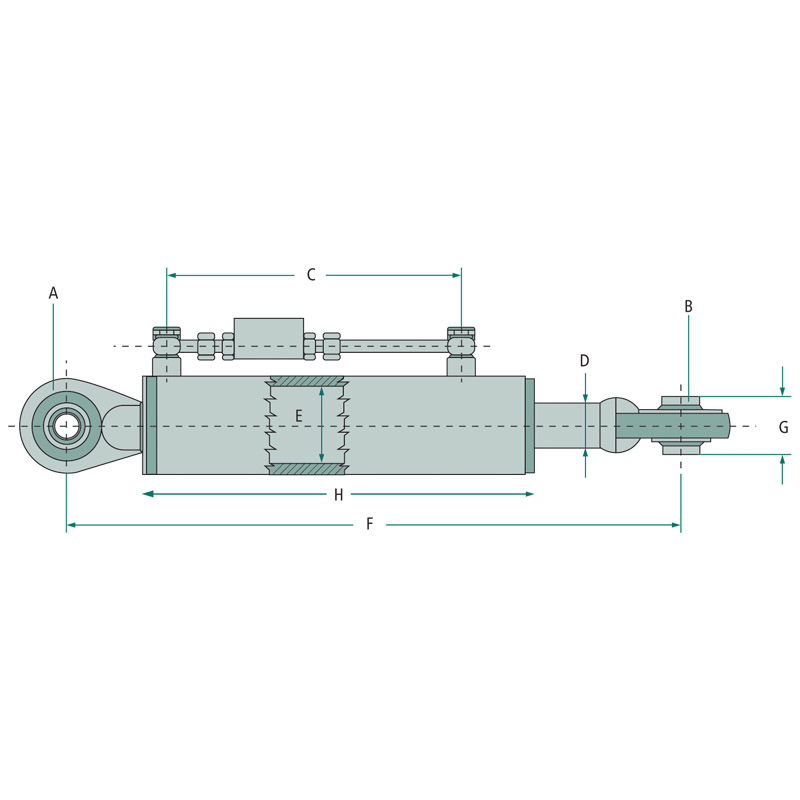

Tento třetí bod je osazen oky s koulemi na obou stranách. Vnitřní průměr obou koulí je 19 mm, což odpovídá kategorii 1. Délka v zataženém stavu je 530 mm a maximální délka v roztaženém stavu 810 mm. Rozměr je měřen od středu koule po střed koule. Rozsah hydraulického nastavení činí 280 mm.

Třetí bod je dvojčinný, takže hydraulika aktivně ovládá vysouvání i zasouvání pístní tyče. To umožňuje přesné nastavení pracovního nářadí přímo z traktoru.

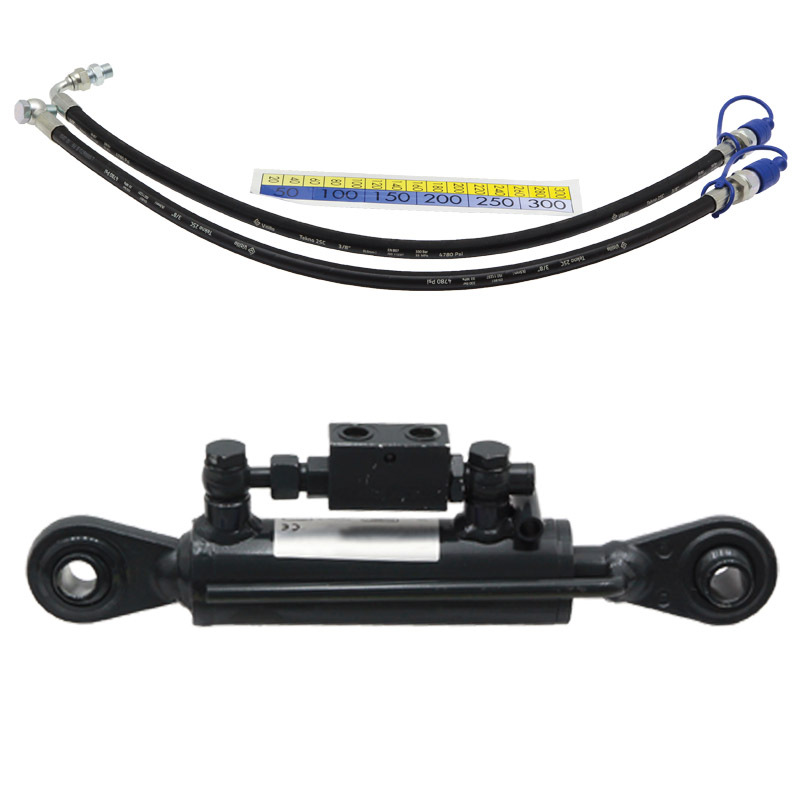

Součástí dodávky je kompletní sada včetně hydraulických hadic osazených rychlospojkami, takže třetí bod je připravený pro připojení k hydraulickému okruhu traktoru.

Velkou výhodou je integrovaný hydraulický zámek, který drží pístní tyč v nastavené poloze. V případě poškození nebo prasknutí hydraulické hadice pomáhá zámek zabránit samovolnému pohybu válce a tím i nechtěnému pohybu připojeného nářadí.

Technické parametry

• Hydraulický třetí bod pro traktory
• Kategorie 1
• Provedení oko / oko
• Koule na obou stranách
• Vnitřní průměr obou koulí 19 mm
• Délka v zataženém stavu 530 mm
• Délka v roztaženém stavu 810 mm
• Délka měřena střed koule – střed koule
• Zdvih / rozsah nastavení 280 mm
• Dvojčinné hydraulické provedení
• Zdvihací síla 3 t
• Tažná síla 2 t
• Průměr pístní tyče 30 mm
• Vnitřní průměr válce 50 mm
• Integrovaný hydraulický zámek
• Kompletní sada včetně hydraulických hadic s rychlospojkami
• Pohodlné nastavení nářadí přímo pomocí hydrauliky traktoru
• Univerzální použití pro traktory s odpovídajícím závěsem kategorie 1

Použití hydraulického třetího bodu

Hydraulický třetí bod tvoří horní část tříbodového závěsu traktoru a slouží k připojení a nastavení pracovního nářadí.

Vhodný je například pro:

• mulčovače
• sekačky
• rotavátory
• kultivátory
• brány
• pluhy
• radlice
• rozmetadla
• lehčí podmítače
• další nesené nářadí s uchycením kategorie 1

Hydraulické nastavení umožňuje během několika sekund změnit sklon a polohu připojeného stroje. To je praktické například při nastavování pracovní hloubky, náklonu mulčovače nebo sekačky, při připojování nářadí nebo při přechodu mezi pracovní a přepravní polohou.

Dvojčinné hydraulické provedení

Třetí bod je dvojčinný, takže hydraulický tlak ovládá pohyb válce v obou směrech.

Pístní tyč lze hydraulicky:

• vysouvat
• zasouvat

Nářadí tak není nutné nastavovat ručně jako u klasického mechanického třetího bodu. Pro správnou funkci je potřeba mít na traktoru k dispozici dvojčinný hydraulický okruh / rozvaděč.

Hydraulický zámek – bezpečnost při práci

Součástí třetího bodu je hydraulický zámek, který drží válec v nastavené poloze.

• Pokud by například došlo k:
• prasknutí hydraulické hadice
• netěsnosti hydraulického vedení
• poklesu tlaku v hydraulickém systému

zámek pomáhá zabránit samovolnému pohybu pístní tyče. Připojené nářadí tak nemůže pouze v důsledku ztráty tlaku nekontrolovaně změnit svoji polohu.

Kompletní sada včetně hadic

Hydraulický třetí bod je dodáván jako kompletní sada včetně hydraulických hadic, které jsou již osazeny rychlospojkami pro připojení k hydraulice traktoru.Není tedy potřeba samostatně dokupovat základní hydraulické hadice a koncovky.

Univerzální použití

Hydraulický třetí bod lze použít pro různé značky a modely traktorů vybavené odpovídajícím tříbodovým závěsem kategorie 1.

Vhodnost není určena pouze značkou traktoru. Rozhodující jsou především:

• kategorie tříbodového závěsu
• průměr čepů
• délka potřebného třetího bodu
• rozsah jeho nastavení
• prostor pro montáž
• hydraulické připojení traktoru

Může být vhodný například pro menší a střední traktory různých značek, pokud odpovídají uvedené rozměry a kategorie 1.

Doporučení před nákupem

Před objednáním doporučujeme změřit původní mechanický nebo hydraulický třetí bod od středu koule po střed koule.

Pro tuto variantu musí vyhovovat zejména:

• minimální délka 530 mm
• maximální délka 810 mm
• vnitřní průměr koule 19 mm na obou stranách
• provedení kategorie 1
• dostupnost dvojčinného hydraulického okruhu traktoru

Hydraulický třetí bod je univerzální náhradní díl, ale před nákupem je vždy nutné ověřit jeho rozměrovou kompatibilitu s konkrétním traktorem a připojovaným nářadím.
