Hydraulický třetí bod s hákem a okem 575–813 mm, vnitřní průměr koulí 25,4 mm

Hydraulický třetí bod s hákem a okem 575–813 mm, kategorie 2

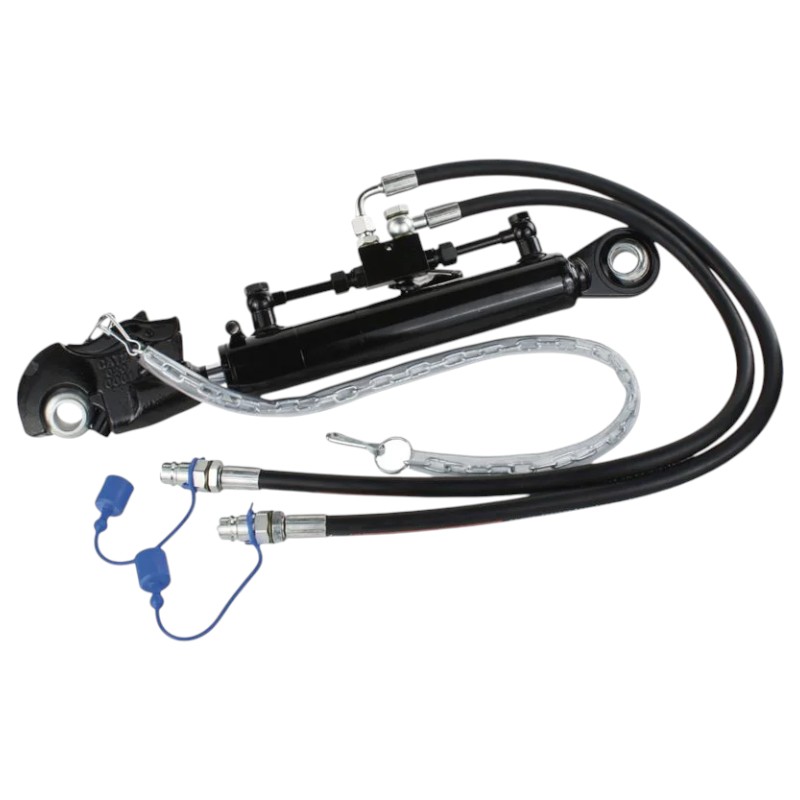

Hydraulický třetí bod s hákem a okem je určený pro pohodlné připojení a nastavení nářadí v tříbodovém závěsu traktoru. Oproti klasickému mechanickému třetímu bodu umožňuje plynulé nastavení délky pomocí hydrauliky přímo z traktoru, což výrazně usnadňuje práci při agregaci, nastavování pracovního úhlu nářadí i při práci na poli.

Třetí bod má délku 575 mm v zataženém stavu a 813 mm v roztaženém stavu, měřeno vždy od středu koule po střed koule. Je vybaven kombinací oka na jedné straně a háku na druhé straně, což usnadňuje rychlé připojení nářadí. Vnitřní průměr koulí je 25,4 mm, což odpovídá kategorii 2.

Výhodou háku je rychlejší a pohodlnější upnutí nářadí do tříbodového závěsu. Do háku lze zároveň vložit také kouli s vnitřním průměrem 32 mm, tedy kouli odpovídající kategorii 3, pokud to odpovídá konkrétnímu použití a rozměrům připojeného nářadí.

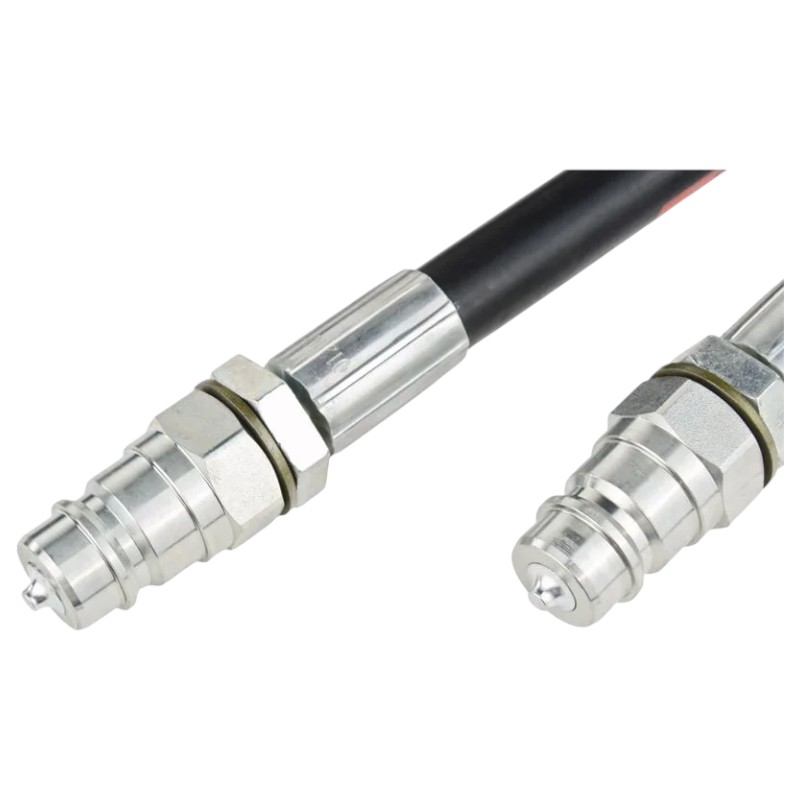

Hydraulický třetí bod je dodáván včetně hydraulických hadic o délce 1 m, které jsou osazeny rychlospojkami – samci, standard ISO 7241-1. Součástí je také řetízek pro uchycení. Třetí bod obsahuje hydraulický bezpečnostní zámek, který pomáhá zabránit samovolnému pohybu nářadí například při poruše nebo prasknutí hydraulické hadice.

Technické parametry a výhody

• Hydraulický třetí bod pro traktory
• Provedení hák / oko
• Použití: tříbodový závěs traktoru
• Délka v zataženém stavu 575 mm (měření délky od středu koule po střed koule)
• Délka v roztaženém stavu 813 mm (měření délky od středu koule po střed koule)
• Kategorie 2 – vnitřní průměr koulí 25,4 mm
• Hák umožňuje rychlejší připojení nářadí
• Možnost použití koule kategorie 3 v háku, pokud odpovídá konkrétní aplikaci
• Včetně hydraulických hadic 1 m
• Hadice osazeny rychlospojkami – samci, standard ISO 7241-1
• Pracovní tlak 20 MPa
• Maximální provozní tlak 24 MPa
• Bezpečnostní hydraulický zámek proti samovolnému pohybu
• Vhodné pro pohodlné nastavování nářadí v tříbodovém závěsu
• Vnější průměr válce: 60 mm
• Průměr pístní tyče: 30 mm
• Šířka / tloušťka koule: 51 mm
• Obsah balení: třetí bod, koule, hadice, rychlospojky, řetízek pro uchycení
• Originální označení: 64903507, 6745 5030, 86.450.999

Použití

Hydraulický třetí bod slouží k připojení a nastavení zemědělského nářadí v tříbodovém závěsu traktoru. Využívá se například u pluhů, mulčovačů, kultivátorů, secích strojů, rozmetadel, sekaček a dalšího nářadí, kde je potřeba měnit pracovní úhel nebo délku třetího bodu.

Díky hydraulickému ovládání lze délku měnit pohodlně z místa obsluhy traktoru, bez nutnosti ručního šroubování jako u mechanického třetího bodu.

Hydraulický třetí bod je vhodný také pro vybrané traktory Zetor, například pro traktory řady UŘ1, dále pro modely Zetor 7520–10540 a traktory Zetor Proxima / Forterra.

Použití je však univerzální – třetí bod lze použít i na různé další značky a modely traktorů, pokud odpovídá délka třetího bodu, kategorie závěsu, průměr čepů, šířka koulí a typ hydraulického připojení.

Bezpečnostní hydraulický zámek

Součástí třetího bodu je hydraulický zámek, který slouží k zajištění polohy válce. Jeho funkcí je omezit nežádoucí samovolný pohyb nářadí například v případě poruchy hydraulického okruhu nebo prasknutí hadice. Díky tomu pomáhá zvýšit bezpečnost při práci i přepravě připojeného nářadí.

Výhoda háku

Provedení s hákem usnadňuje rychlé připojení nářadí bez složité manipulace. Hák umožňuje pohodlnější agregaci stroje, zejména u těžšího nářadí nebo tam, kde je obtížný přístup k uchycení třetího bodu.

Třetí bod je vybaven koulemi s vnitřním průměrem 25,4 mm, tedy kategorie 2. Do háku je možné vložit také kouli s vnitřním průměrem 32 mm, tedy kategorii 3, pokud to odpovídá rozměrům nářadí a konkrétnímu způsobu uchycení.

Doporučení před nákupem

Před objednáním doporučujeme ověřit potřebnou délku třetího bodu v zataženém i roztaženém stavu. Důležité je také zkontrolovat kategorii závěsu, průměr čepů, šířku koule pro vložení do držáku a typ hydraulických rychlospojek na traktoru.

U tohoto třetího bodu je vnitřní průměr koulí 25,4 mm a šířka koule 51 mm. Při výběru proto doporučujeme porovnat tyto rozměry s původním třetím bodem nebo s držákem na traktoru a připojovaném nářadí.
