Hydraulický třetí bod 625–831 mm se sílou 11 t kategorie 3 s hákem a bezpečnostním zámkem

Hydraulický třetí bod kat. 3, 625–831 mm, 11 t, s hákem a bezpečnostním zámkem

Robustní hydraulický třetí bod kategorie 3 umožňuje rychlé a plynulé nastavení polohy připojeného nářadí prostřednictvím hydraulického okruhu traktoru. Oproti klasickému mechanickému třetímu bodu není nutné délku ručně šroubovat – sklon nářadí lze upravovat hydraulicky, zpravidla přímo z místa obsluhy.

Nastavení třetího bodu usnadňuje změnu pracovního úhlu, výšky nebo náklonu připojeného stroje. To je praktické například při práci s pluhem, bránami, kultivátorem, mulčovačem, radlicí a dalším nářadím zavěšeným v tříbodovém závěsu.

Na straně nářadí je třetí bod zakončen rychloupínacím hákem. Ten umožňuje snadnější připojení bez nutnosti přesného ručního usazování čepu do otvoru. Koule kategorie 3 s vnitřním otvorem 32 mm je součástí dodávky.

Na straně traktoru se nachází kloubová vidlice s otvorem o průměru 32 mm. Kloubové provedení umožňuje potřebný pohyb třetího bodu při práci a pomáhá přizpůsobit spojení změnám polohy nářadí.

Hydraulický bezpečnostní zámek

Třetí bod je vybaven hydraulickým uzavíracím bezpečnostním ventilem umístěným přímo na válci. Ventil uzavírá průtok hydraulického oleje a pomáhá udržet nastavenou délku třetího bodu. Při poruše nebo prasknutí hydraulické hadice omezuje riziko nekontrolovaného zasunutí či vysunutí pístu a následného samovolného pohybu připojeného nářadí. Zámek současně pomáhá omezit pozvolné změny nastavené délky vlivem netěsností v hydraulickém okruhu.

Vlastnosti a výhody

• Hydraulické nastavení délky bez ručního šroubování
• Pracovní rozsah délky 625–831 mm
• Zdvih hydraulického válce 206 mm
• Provedení pro tříbodový závěs kategorie 3
• Rychloupínací hák pro snadnější připojení nářadí
• Kloubová vidlice na straně traktoru
• Vnitřní průměr otvoru na obou stranách 32 mm
• Hydraulický bezpečnostní zámek proti nežádoucímu pohybu
• Udávaná zdvihací síla až 11 t
• Udávaná tažná síla až 8 t
• Dvě hydraulické hadice s rychlospojkami jsou součástí
• Koule kategorie 3 do rychloupínacího háku je součástí
• Zelené barevné provedení vhodné také k traktorům John Deere
• Použití není omezeno pouze na jednu značku traktoru

Technické parametry

• Typ: hydraulický třetí bod
• Kategorie na straně traktoru: kat. 3 (vnitřní průměr díry 32mm)
• Kategorie na straně nářadí: kat. 3 (vnitřní průměr koule 32 mm)
• Provedení: kloubová vidlice / rychloupínací hák
• Minimální délka: 625 mm
• Maximální délka: 831 mm
• Zdvih: 206 mm
• Průměr pístní tyče: 45 mm
• Vnitřní průměr válce: 90 mm
• Vnitřní průměr otvoru ve vidlici: 32 mm
• Vnitřní průměr koule v háku: 32 mm
• Zdvihací síla: 11 t
• Tažná síla: 8 t
• Bezpečnostní prvek: hydraulický uzavírací zámek
• Barva: zelená

Uvedená délka se měří od středu otvoru v kloubové vidlici ke středu koule v rychloupínacím háku. V plně zasunutém stavu činí 625 mm a při maximálním vysunutí 831 mm.

Použití a kompatibilita

Třetí bod je určen pro traktory a nářadí s tříbodovým závěsem kategorie 3. Zelené provedení barevně odpovídá zejména traktorům John Deere, samotná kompatibilita však není omezena značkou traktoru.

Před objednáním je nutné ověřit:

• požadovanou kategorii závěsu
• průměr upevňovacích otvorů 32 mm
• potřebný rozsah délky 625–831 mm
• dostatek prostoru pro hydraulický válec a bezpečnostní ventil
• kompatibilitu dodaných rychlospojek s traktorem

Doporučujeme změřit stávající mechanický nebo hydraulický třetí bod vždy od středu jednoho upevňovacího otvoru ke středu druhého. Nesprávně zvolený rozsah délky může znemožnit připojení nářadí nebo omezit jeho správné nastavení.

Montáž a bezpečnost

Hydraulické hadice se připojují k dvojčinnému hydraulickému okruhu traktoru. Montáž a první odzkoušení doporučujeme provést kvalifikovanou osobou.

Před zahájením práce zkontrolujte zajištění čepů, správné uzavření rychloupínacího háku, stav hadic a těsnost hydraulických spojů. Nikdy nevstupujte pod zdvižené nářadí bez jeho mechanického zajištění – hydraulický bezpečnostní ventil nenahrazuje pevnou mechanickou podpěru.

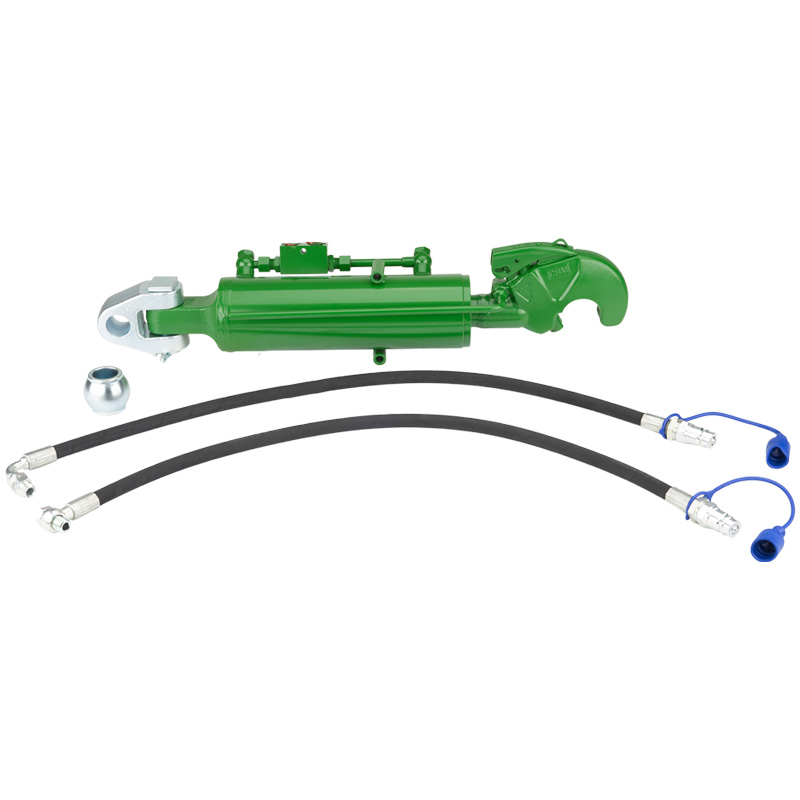

Obsah balení

• hydraulický třetí bod s vidlicí a rychloupínacím hákem
• hydraulický bezpečnostní zámek
• 2 hydraulické hadice
• rychlospojky
• koule kategorie 3 do háku
