Hydraulický rozvaděč s třetí funkcí v sadě s joystickem a lanovody pro čelní nakladač

Hydraulický rozvaděč s třetí funkcí v sadě s joystickem a lanovody pro čelní nakladač

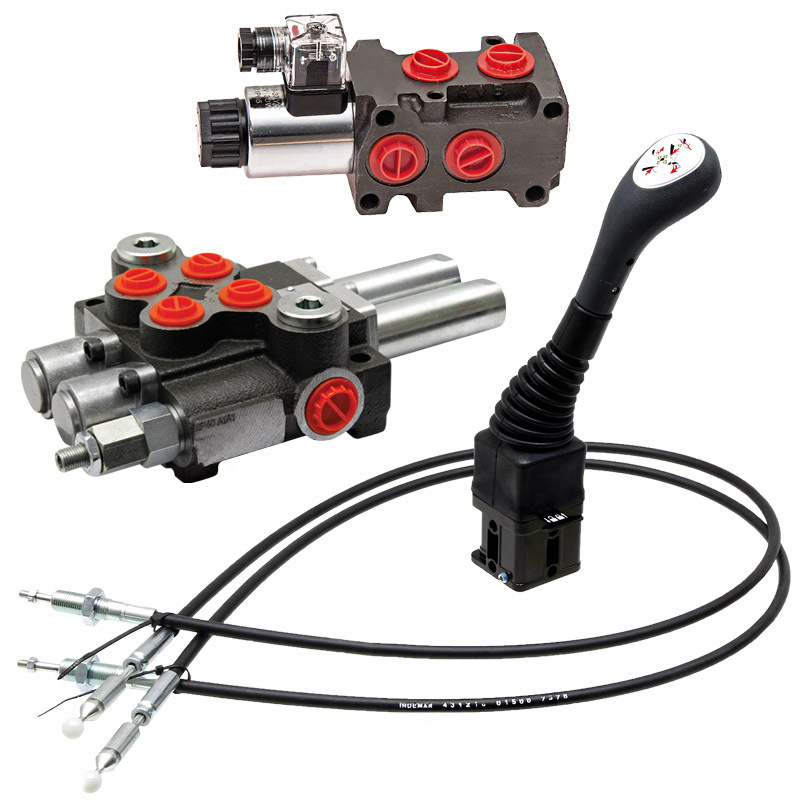

Tato kompletní hydraulická sada je ideálním řešením pro ovládání čelního nakladače traktoru s možností třetí funkce. Obsahuje hydraulický rozvaděč s joystickem, lanovody zakončenými kuličkou a elektromagnetický hydraulický rozvaděč, který umožňuje ovládání dalšího hydraulického okruhu. Díky ergonomickému joysticku a odolné konstrukci komponentů zajišťuje spolehlivé a pohodlné ovládání nakladače.

• Kompletní sada pro čelní nakladač – Obsahuje hydraulický rozvaděč, joystick, lanovody a třetí funkci.
• Přesné a pohodlné ovládání – Ergonomický joystick pro bezpečnou a efektivní manipulaci s 1x elektrickým tlačítkem pro třetí funkci
• Možnost třetí funkce – Elektromagnetický rozvaděč umožňuje ovládání přidržovače u lopat nebo drapákových vidlí.
• Průtok a tlak – Hydraulický rozvaděč s průtokem 40 l/min, elektromagnetický rozvaděč s průtokem 50 l/min.
• Odolné materiály – Litý zinek, slitiny a pevná konstrukce pro dlouhou životnost.
• Snadná montáž a přizpůsobení – Možnost výběru délky lanovodů dle individuální potřeby.

Technické parametry

Hydraulický rozvaděč:

• Průtok: 40 l/min
• Rozvaděč je tvořen 2 sekcemi které jsou obě dvojčinné
• Maximální provozní tlak: 300 bar
• Nastavitelný přetlakový ventil
• Ovladaný lanovody
• Závit vstupu od čerpadla a výstupu zpět do nádrže: G 1/2" BSP
• Závity pro jednotlivé hydraulické válce (celkem 4 vývody): 3/8" BSP

Joystick:

• Ergonomické a pohodlné držení
• Určený pro ovládání hydraulického rozvaděče pomocí lanovodů
• Obsahuje 1x elektrické tlačítko pro ovládání třetí funkce
• Spodní část z litého zinku, pohyblivé části z odolné slitiny
• Vrchní krytka se schématem ovládání čelního nakladače
• Zajištění páky v neutrální poloze pro bezpečné používání

Lanovody:

• Základní délka: 2 m (možnost výměny dle požadavku zákazníka)
• Zakončení kuličkou pro snadnou montáž
• Možnost objednání lanovodů různých délek zde: Lanovody k joysticku

Elektromagnetický hydraulický rozvaděč (třetí funkce):

• Napětí: 12 V
• Průtok: 50 l/min
• Maximální provozní tlak: 315 bar
• Ovládání pomocí elektrického tlačítka na joysticku
• Umožňuje ovládání dalšího hydraulického okruhu pro přidržovače či jiné funkce

Použití sady

Tato hydraulická sada je určena k ovládání čelních nakladačů na traktorech a umožňuje efektivní manipulaci s nářadím, jako jsou:

• Multifunkční lopaty s přidržovačem – Bezpečné uchopení a manipulace .
• Drapákové vidle na hnůj – Efektivní práce s organickými materiály jako je hnůj
• Paletizační vidle s hydraulickým přidržovačem – Manipulace s těžkými břemeny.
• Rampovače do lesa a další speciální nářadí – Možnost rozšíření funkcí nakladače.

Montáž a připojení sady

1. Připevněte hydraulický rozvaděč na vhodné místo v hydraulickém systému nakladače.
2. Připojte lanovody k joysticku a hydraulickému rozvaděči dle schématu.
3. Upevněte joystick v kabině traktoru na ergonomicky dostupné místo.
4. Připojte hydraulické hadice k jednotlivým válcům a zkontrolujte těsnost spojů.
5. Zapojte elektromagnetický rozvaděč a připojte jeho napájení na 12 V.
6. Otestujte ovládání a ujistěte se, že hydraulický systém správně reaguje.

Poznámka k objednávce

V této sadě je délka lanovodů 1,5 m. V případě, že byste potřebovali jinou délku lanovodu, napište požadovanou délku do poznámky k objednávce v košíku a my vám zašleme požadovanou délku. Dostupné délky jsou: 50, 75, 100, 125, 150, 175, 200, 225, 250 cm.
