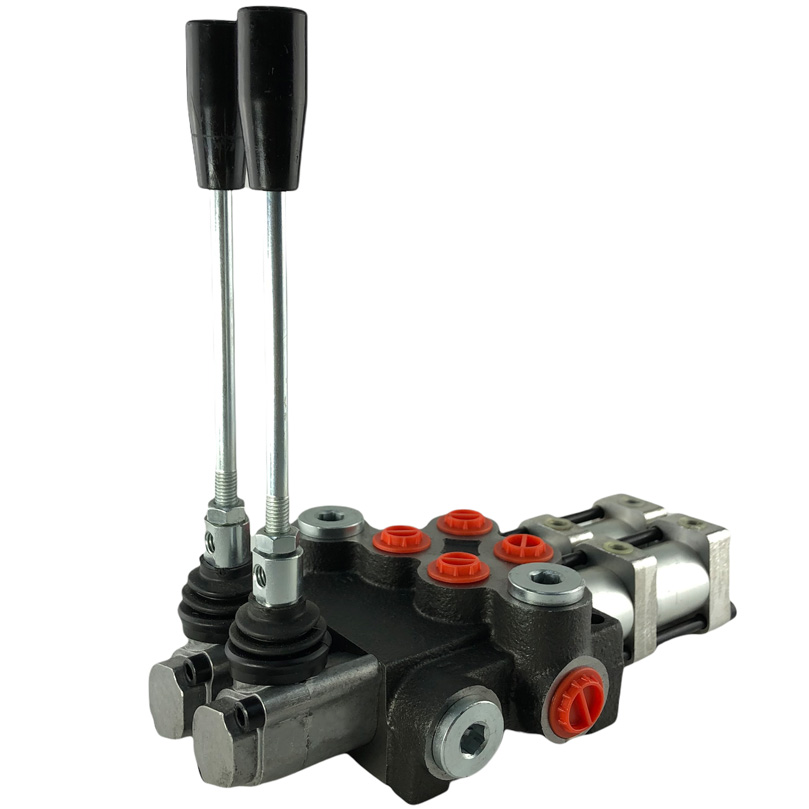

Hydraulický rozvaděč s dvěma dvojčinnými sekcemi ovládaný vzduchem průtok 40 l/min

Dvousekční dvojčinný hydraulický rozvaděč pneumaticky ovládaný

Dvoupáčkový hydraulický rozvaděč ovládaný pneumaticky o průtoku 40 l/min. Ovládání není jen pneumatické ale lze rozvaděč ovládat i mechanicky pomocí páky přímo na rozvaděči. Včetně přetlakového ventilu který lze seřizovat. S tlakově zatížitelný výstup N. Rozvaděč lze zapojit do série.

Parametry

• Dvoupáčkový- dvojčinný
• Průtok: 40 l/min
• Provozní tlak maximální: 300 bar
• Seřizovací přetlakový ventil (od výroby nastaven), který je zabudovaný v rozvaděči u vstupu do něj pro ochranu čerpadla před tlakovými rázy
• V neutrální poloze je průtok volný u přívodu a vracečky (P - T), u vstupu a výstupu k sekci tj. pozice A, B je poloha uzavřena

Rozměry závitu

• Rozměr závitu v přívodu od čerpadla a vracečce (P a T): G 1/2"  - v případě potřeby nabízíme šroubení na metrický závit
• Rozměr závitu u vstupu a výstupu k sekci (k ovládání hydraulického válce): G 3/8" - v případě potřeby nabízíme šroubení na metrický závit
• Rozměr závitu v kostkách pro ovládání vzduchu je 1/8" NPT. V těchto kostkách je řídící tlak 5-10 bar.

Použití

Tento hydraulický rozvaděč se využívá k ovládání dvojčinných hydraulických válců a hydromotorů. U tohoto typu je výhoda ovládání nejen mechanicky ale i pomocí stlačeného vzduchu. Například se tento rozvaděč využívá u kontejnerových nástaveb, kde rozvaděč je umístěn venku mimo kabinu a pomocí stlačeného vzduchu rozvaděč ovládáte páčkami v kabině. V případě potřeby ovládání venku u nástavby, využijete ovládání mechanické pomocí páček na rozvaděči.

Zapojení

Připojení hydraulického rozvaděče je jednoduché. Pro připojení hadice od čerpadla využijete vstup P, pro připojení hadice na vracečku zpět do nádrže použijete výstup s označením T. U vstupu P je přímo zabudovaný přetlakový ventil, který chrání čerpadlo před tlakovými rázy. Napojení hadic k ovládání hydraulického válce využijete sekce A a B.
