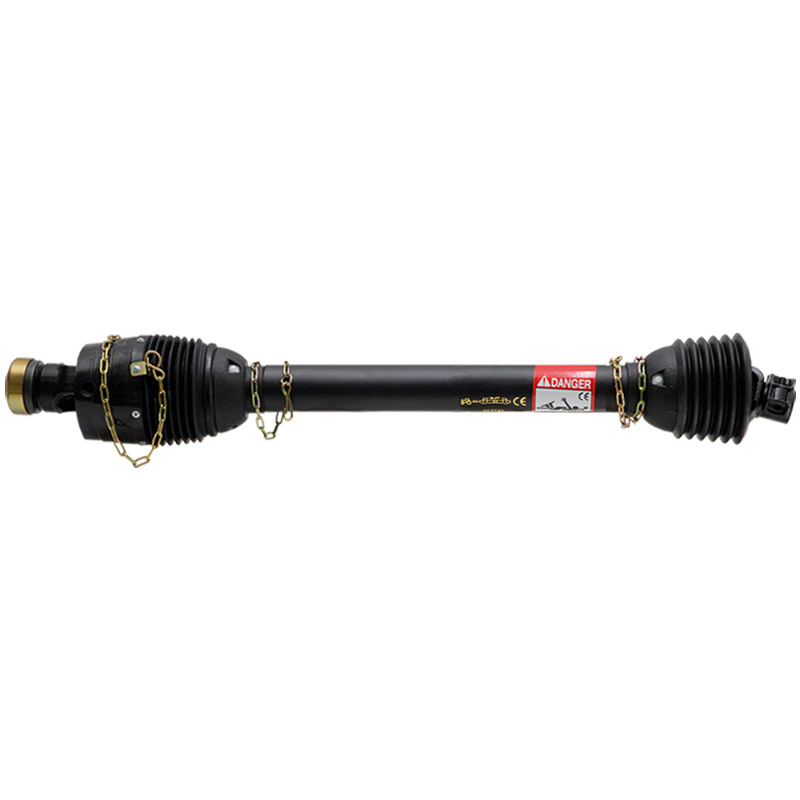

Homokinetický jednostranný kardan – délka 1210 mm (v zataženém stavu), výkon až 41 kW, trojúhelníkový profil
Tento jednostranný homokinetický kardan je určený pro přenos výkonu mezi traktorem a připojeným zařízením, jako jsou rotační brány, rotavátory, mulčovače nebo lisy na balíky. Homokinetický kloub umožňuje plynulý přenos síly i při větších úhlech natočení, čímž zajišťuje hladší chod a nižší opotřebení součástí.
Technické parametry
- Délka kardanu v zataženém stavu: 1210 mm (měřeno od středu křížku po střed křížku)
- Maximální bezpečná délka při vysunutí: doporučuje se o třetinu své délky
- Výkon při 540 ot/min: 27 kW / 36 PS
- Výkon při 1000 ot/min: 41 kW / 56 PS
- Konstrukční řada: B4
- Připojení vývodové hřídele: 1 3/8" – 6 zubů (běžná standardní šestidrážka)
- Profilová trubka: trojúhelníkový profil (italský systém Bondioli)
Rozměry profilů a křížů
- Velikosti kříže ze strany traktoru: 27 x 75 x 24 x 91 mm
- Velikosti kříže ze strany zařízení: 27 x 74,6 mm
- Velikost vnitřní trubka: 36 mm (tloušťka 4 mm)
- Velikost vnější trubka: 43,5 mm (tloušťka 3,4 mm)
Konstrukční vlastnosti a zajištění
- Homokinetický kloub (80°) – Zajišťuje plynulý přenos výkonu i při vyšším úhlu natočení, čímž se minimalizují rázy a opotřebení kloubů.
- Správné umístění homokinetického kloubu – Vždy se umisťuje na stranu traktoru. Tím absorbuje změny úhlů a zajišťuje plynulou práci připojeného zařízení.
- Zajištění na straně homokinetického kloubu: Twist lock (převlečný kroužek) – bezpečné a rychlé připojení.
- Zajištění na běžném kloubu: Posuvný kolík – běžné a spolehlivé uchycení ke stroji.
- Řetízky na upevnění krytu kardanu – Musí být upevněny na obou stranách, aby kryt zůstal statický a neotáčel se spolu s hřídelí, což předchází nebezpečným situacím.
Umístění homokinetického kloubu
Homokinetický kloub se standardně umisťuje na stranu traktoru. Tímto způsobem dokáže lépe absorbovat změny úhlů mezi traktorem a připojeným zařízením, což snižuje vibrace, opotřebení a přetížení mechanických částí.
Použití kardanu
Nejčastější využití kardanů s homokinetickým kloubem: rotační brány, rotavátory, mulčovače, lisy na balíky, půdní frézy, sněhové frézy a mnoho dalsího. Více méně všude kde potřebujete pracovat s větším úhlem.
Bezpečné upravení délky kardanu
Vzorec pro výpočet minimálního přesahu profilu:
- P = 3 × D (kde P je minimální přesah profilu a D je průměr vnitřní profilové trubky) - viz.ukázka vzorce pod obrázkem
- Kardan nesmí být provozován v příliš stažené nebo příliš vysunuté poloze.
- Před uvedením do provozu je nutné zkontrolovat, zda kardan odpovídá pracovní délce v každé poloze stroje!
Postup při úpravě délky:
- Roztáhněte obě poloviny kardanu a umístěte je vedle sebe do nejbližší pracovní polohy mezi traktorem a nářadím.
- Kardan nesmí být vysunut o více než polovinu jeho přesahu P.
- Otevřete zámky a sejměte ochranné kryty.
- Profilové trubky i ochranné kryty zkrátíme o stejnou hodnotu.
- Odstraňte otřepy, namažte pohyblivé části a sestavte zpět.
- Zkontrolujte délku, přesah a úhel natočení před spuštěním!
Provoz kardanu
Bezpečnostní zásady:
- Před připojením nebo odpojením kardanu musí být traktor vypnutý a zabezpečen.
- Při montáži je nutné kardan promazat.
- Přídržné řetězy musí být správně upevněny a mít dostatek prostoru pro pohyb.
- Nikdy nemanipulujte s kardany, pokud nejsou zcela zastaveny!
Údržba a péče:
- Mazání – každých 8 provozních hodin je nutné promazat klouby a ochranný plášť.
- Čištění – odstraňte nečistoty pomocí kartáče a jemného čisticího prostředku (bez agresivní chemie).
- Kryt a bezpečnostní štítky – v případě poškození je nutná okamžitá výměna.
Nečistěte ložiska vodním proudem!
Certifikace a normy
- Certifikováno podle mezinárodních bezpečnostních standardů CE!
- Tento kardan splňuje přísné požadavky na kvalitu a bezpečnost:
Normy CE:
- EN ISO 12100-1:2008 – Základní bezpečnostní normy pro konstrukci strojů
- EN ISO 12100-2:2003 – Technické požadavky na bezpečnostní funkce strojů
- EN 12466:2003 – Specifikace materiálů a odolnosti proti opotřebení
- EN 180 9674:2006 – Standardizace mechanických pohonných komponent
Kardan byl testován a splňuje veškeré bezpečnostní požadavky na provoz v EU.
Výhody tohoto kardanu
- Vysoká odolnost – Testovaná a certifikovaná kvalita zajišťující dlouhou životnost.
- Homokinetický kloub – Plynulý přenos síly bez rázů a přetížení.
- Bezpečnostní prvky – Řetízky proti otáčení krytu a přesné zajištění spojů.
- Snadná údržba – Mazací body a ochranné kryty pro dlouhodobou spolehlivost.
- Certifikace CE – Splňuje přísné evropské normy.
Hledáte kvalitní kardan s vysokou odolností? Tento kardan nabízí top výkon, bezpečnost a dlouhou životnost
