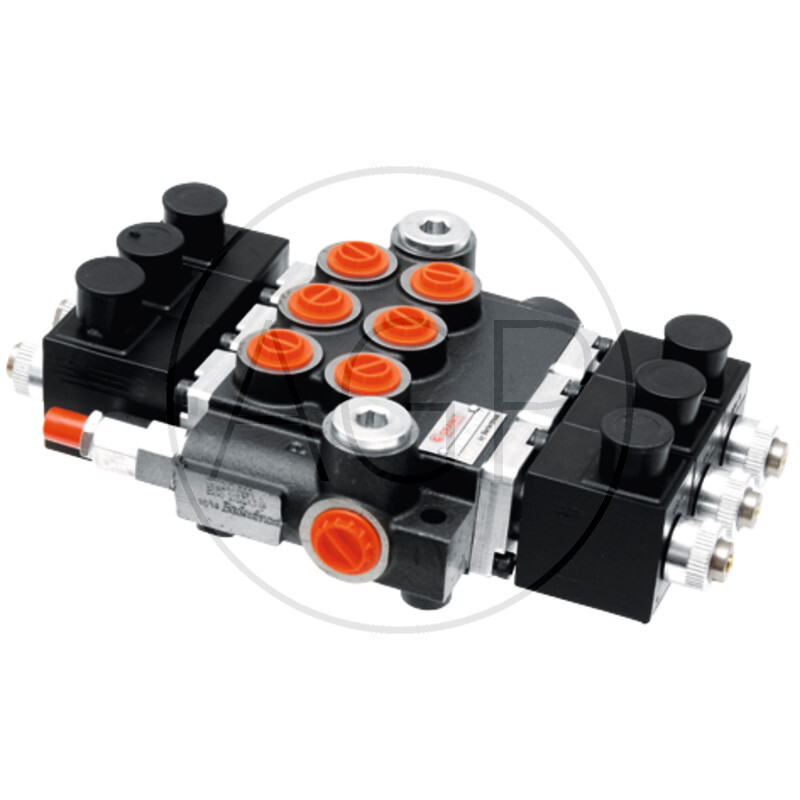

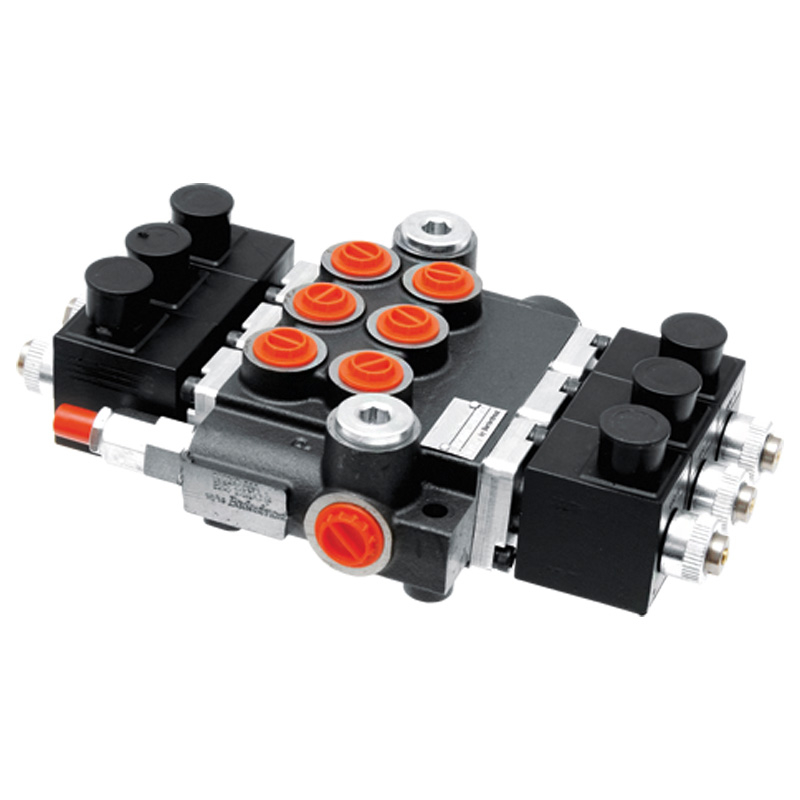

Hydraulický třísekční a dvojčinný rozvaděč s elektrickým ovládáním 12 V o průtoku 50 l/min

Hydraulický třísekční elektricky ovládaný rozvaděč 12 V | 50 l/min

Hydraulický třísekční elektricky ovládaný rozvaděč 12 V je určený pro ovládání až tří hydraulických funkcí pomocí elektrického signálu. Díky třem sekcím umožňuje řídit například tři hydraulické válce nebo tři samostatné hydraulické okruhy u zemědělské, komunální, stavební nebo manipulační techniky.

Rozvaděč je vhodný pro aplikace, kde je potřeba pohodlné elektrické ovládání hydrauliky bez mechanických pák. Typicky se používá například u čelních nakladačů, přídavných hydraulických funkcí, nástaveb, sklápěcích mechanismů, pracovního nářadí nebo speciálních hydraulických úprav strojů.

Rozvaděč pracuje s napětím 12 V DC, má průtok 50 l/min, pracovní tlak na větvích P / A / B až 200 bar a litinové monoblokové těleso pro odolný provoz v hydraulických systémech.

Výhody

• Třísekční hydraulický rozvaděč pro ovládání 3 funkcí
• Elektrické ovládání pomocí 12 V DC
• Vhodné pro zemědělskou, komunální, stavební a manipulační techniku
• Průtok 40 l/min
• Pracovní tlak až 200 bar
• Připojení hlavního přívodu a vratky 1/2" BSP
• Připojení pracovních vývodů 3/8" BSP
• Robustní litinové těleso
• Možnost použití přechodek na metrické šroubení
• Vhodné pro ovládání hydraulických válců, přídavných funkcí nebo nástaveb

Technické parametry

• Typ rozvaděče: třísekční elektricky ovládaný hydraulický rozvaděč
• Počet sekcí: 3
• Jmenovité napětí: 12 V DC
• Výkon: 37 W
• Průtok: 50 l/min
• Pracovní tlak P: 200 bar
• Pracovní tlak A-B: 200 bar
• Pracovní tlak T: 50 bar
• Připojení P-T-N: 1/2" BSP (vstup od čerpadla a vratka do nádrže)
• Připojení A-B: 3/8" BSP ("vrchní" pro připojení hydraulických válců)
• Provedení: monoblokové těleso z litiny
• Úroveň znečištění oleje: 10 podle NAS 1638
• Vnitřní ztráty: cca 18 cm³/min při 100 bar
• Použití: ovládání hydraulických funkcí / válců

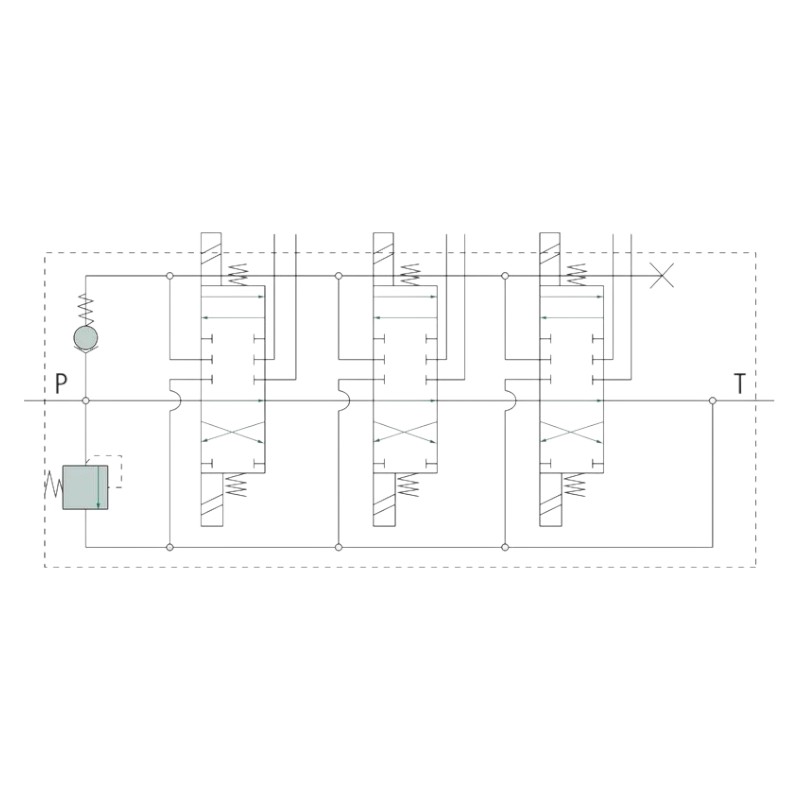

Připojení rozvaděče

Rozvaděč má hlavní hydraulické připojení z bočních stran:

• P – přívod tlakového oleje od čerpadla
• T – vratka oleje do nádrže
• N – dle zapojení hydraulického systému / navazující okruh
• závity P-T-N: 1/2" BSP

Pracovní vývody pro jednotlivé hydraulické válce jsou umístěny v horní části rozvaděče:

• A/B vývody pro 1. sekci
• A/B vývody pro 2. sekci
• A/B vývody pro 3. sekci
• celkem 6 pracovních vývodů
• závity A-B: 3/8" BSP

Při zapojování je potřeba dodržet správné označení vývodů a směr proudění oleje podle konkrétního hydraulického systému. Rozvaděč je osazen palcovými trubkovými závity BSP. Hlavní přívod, vratka a vývod N mají závit 1/2" BSP, pracovní vývody A/B mají závit 3/8" BSP. Pokud má vaše hydraulická hadice metrické šroubení, je potřeba použít vhodnou přechodku z BSP závitu na požadovaný metrický závit.

Doporučené šroubení a přechodky

Pokud budete rozvaděč napojovat na hydraulické hadice s metrickým závitem, je potřeba použít odpovídající přechodové šroubení:

• z 1/2" BSP na požadovaný metrický závit pro přívod / vratku
• z 3/8" BSP na požadovaný metrický závit pro pracovní vývody A/B

Vhodné šroubení a přechodky najdete v této kategorii. Při výběru přechodky je důležité znát závit na rozvaděči i závit na koncovce hydraulické hadice.

K čemu rozvaděč slouží

Třísekční hydraulický rozvaděč slouží k rozdělení a ovládání průtoku hydraulického oleje do jednotlivých pracovních okruhů. Každá sekce ovládá jednu hydraulickou funkci, například jeden dvojčinný válec.

Typické použití:

• ovládání čelního nakladače
• přídavné hydraulické funkce
• ovládání hydraulických válců
• sklápěcí mechanismy
• ovládání pracovního nářadí
• komunální nástavby
• zemědělské a stavební stroje
• speciální hydraulické úpravy

Elektrické ovládání je praktické tam, kde chcete hydraulickou funkci spínat tlačítkem, ovladačem, joystickem nebo jiným elektrickým prvkem.

Elektrické ovládání 12 V

Rozvaděč je vybaven elektrickým ovládáním na 12 V DC. Díky tomu jej lze použít u většiny traktorů, komunálních strojů, nakladačů, užitkových vozidel a další techniky s 12V elektrickou soustavou.

Výhody elektrického ovládání:

• pohodlné ovládání hydrauliky
• možnost spínání tlačítkem nebo joystickem
• snadnější umístění ovládacích prvků v kabině
• bez nutnosti mechanických pák přímo u rozvaděče
• vhodné pro přídavné funkce a modernizaci hydrauliky

Při montáži je potřeba správně dimenzovat kabeláž, jištění a ovládací prvky podle příkonu cívek.

Robustní litinové provedení

Těleso rozvaděče je vyrobeno jako monoblokové litinové provedení. To je vhodné pro hydraulické systémy, kde je potřeba mechanická pevnost, odolnost vůči tlaku a dlouhodobá spolehlivost.

Výhody litinového tělesa:

• pevná konstrukce
• dobrá odolnost vůči pracovnímu tlaku
• vhodné pro mobilní hydrauliku
• kompaktní provedení
• dobrá životnost při správném zapojení a čistém oleji

Důležitá poznámka k čistotě oleje

U hydraulických rozvaděčů je velmi důležitá čistota hydraulického oleje. U tohoto rozvaděče je uvedena požadovaná úroveň znečištění 10 podle NAS 1638. V praxi to znamená, že hydraulický systém by měl být čistý, bez kovových pilin, nečistot a starého znehodnoceného oleje.

Doporučujeme:

• před montáží zaslepit otevřené hadice a vývody
• nepustit do systému nečistoty při montáži
• zkontrolovat stav hydraulického filtru
• používat vhodný hydraulický olej
• při výměně rozvaděče zvážit výměnu nebo filtraci oleje
• po montáži odvzdušnit a zkontrolovat systém

Nečistoty v hydraulice mohou způsobit netěsnost, zadrhávání šoupátek nebo poškození rozvaděče.

Důležité před nákupem

Před objednáním doporučujeme ověřit:

• požadovaný počet sekcí – 3 sekce
• napětí ovládání – 12 V DC
• průtok hydraulického systému – 40 l/min
• pracovní tlak systému – max. 200 bar
• závity hlavních připojení 1/2" BSP
• závity pracovních vývodů 3/8" BSP
• zda budete potřebovat přechodky na metrické závity
• typ hydraulických válců a zapojení
• způsob elektrického ovládání
• prostor pro montáž rozvaděče na stroji
• požadované jištění a kabeláž

Pokud si nejste jistí zapojením, doporučujeme montáž svěřit hydraulikáři nebo servisu. Špatné zapojení může poškodit čerpadlo, rozvaděč nebo hydraulické válce.

Doporučení k montáži

Při montáži doporučujeme:

• rozvaděč upevnit na pevné místo chráněné proti mechanickému poškození
• správně zapojit přívod P, vratku T a pracovní vývody A/B
• použít vhodné těsnění a šroubení pro BSP závity
• chránit kabeláž proti prodření, vlhkosti a teplu
• zkontrolovat správnou polaritu a napájení 12 V
• nepřekročit tlakové hodnoty rozvaděče
• po montáži zkontrolovat těsnost všech spojů
• ověřit správný směr pohybu hydraulických válců
• po krátkém provozu znovu zkontrolovat dotažení spojů

Hydraulické spoje dotahujte přiměřeně. Nadměrné dotažení nebo nevhodné šroubení může poškodit závit v tělese rozvaděče.

Zajímavost z praxe

U elektricky ovládaných rozvaděčů bývá častou příčinou problémů ne samotný rozvaděč, ale špatné elektrické napájení. Slabý kontakt, tenký vodič, oxidace konektorů nebo nedostatečné ukostření může způsobit, že cívka nespíná správně. Pokud rozvaděč nereaguje, doporučuje se nejdříve ověřit napětí přímo na cívce při sepnutí ovladače.

Praktická rada

Pokud měníte rozvaděč za jiný typ, neřiďte se pouze počtem sekcí. Důležité je porovnat také průtok, tlak, typ závitů, napětí cívek a způsob zapojení P/T/N. Nejčastější chyba při montáži je záměna závitů nebo použití nesprávné přechodky. Před objednáním hadic a šroubení si proto ověřte, zda potřebujete přechodku z 1/2" BSP nebo 3/8" BSP na konkrétní metrický závit.
