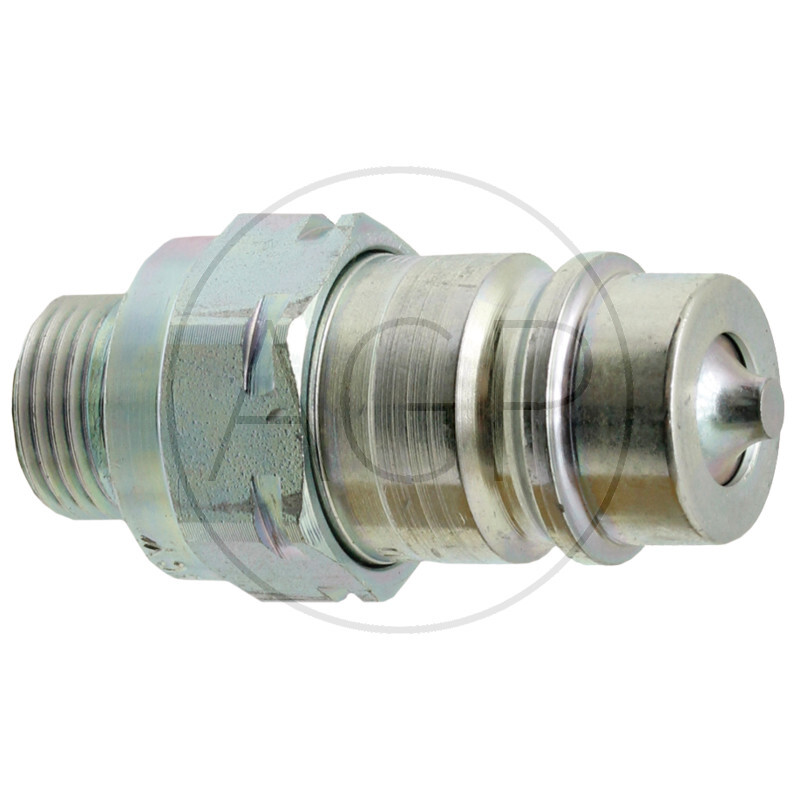

Hydraulická rychlospojka Faster CNV, samec, DN 12, M16 × 1,5 (10L)

  • provedení samec
  • vnější připojovací závit M16 × 1,5 (10L)
  • jmenovitá světlost DN 12
  • jmenovitý průtok 75 l/min, tlak 300 bar

122 Kč / ks
100,83 Kč bez DPH
Skladem na e-shopu
Kód:
Máte dotaz k produktu?

Napište nám, brzy se ozveme

Hydraulická rychlospojka Faster CNV, samec, DN 12, M16 × 1,5 (10L)

Rychlospojka Faster CNV v provedení samec slouží k rozpojitelnému připojení hydraulického vedení. Při výběru rozhoduje spojovací profil, velikost rychlospojky a provedení připojovacího závitu.

Hlavní vlastnosti

  • provedení samec
  • vnější připojovací závit M16 × 1,5 (10L)
  • jmenovitá světlost DN 12
  • jmenovitý průtok 75 l/min, tlak 300 bar

Technické parametry

  • Výrobce: Faster
  • Jmenovitá světlost: DN 12
  • Konstrukční řada: CNV
  • Provedení: samec
  • Připojovací závit: vnější M16 × 1,5 (10L)
  • Konstrukční velikost: 3
  • Jmenovitý průtok: 75 l/min
  • Tlak PN: 300 bar
  • Materiál: ocel, pozinkovaná, MATE 500 (CrIII)
  • Spojovací profil: ISO 7241-1-A

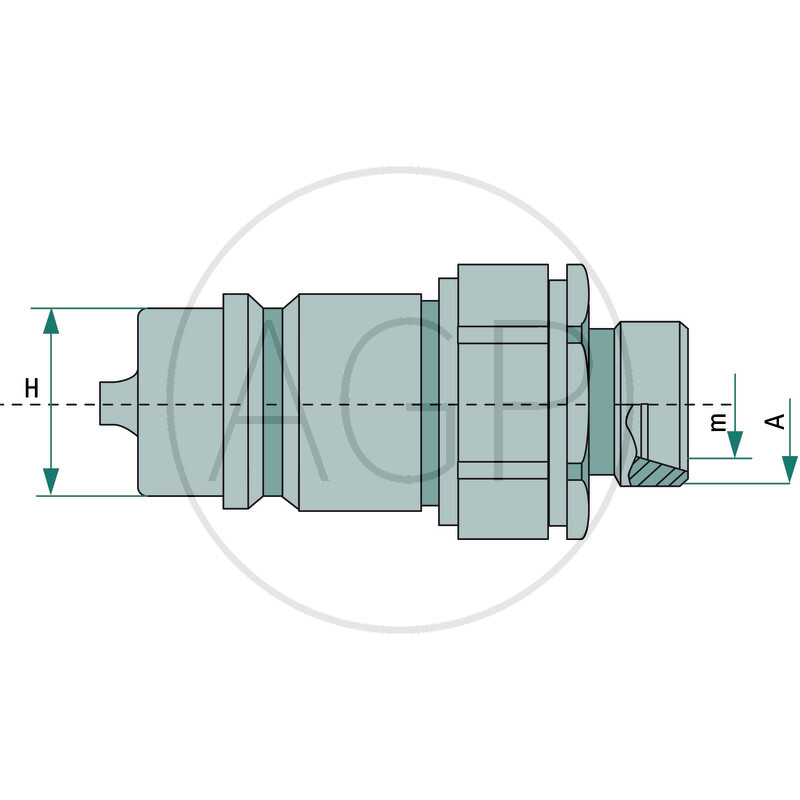

  • Průměr D: 20,5 mm
  • Rozměr B: 59 mm
  • Velikost klíče: 27 mm

Použití a kompatibilita

Pro hydraulické okruhy zemědělské a pracovní techniky s profilem ISO 7241-1-A. Vhodnost pro konkrétní stroj určují rozměry protikusu, závit a provozní parametry; samotná značka traktoru shodu nepotvrzuje.

Originální označení Faster

CNV082/1615 M – pro porovnání a identifikaci odpovídajícího provedení.

Montáž a použití

Před výměnou porovnejte originální označení, rozměry a provedení původního dílu. Pracujte na odtlakované hydraulické soustavě a chraňte otevřená připojení před nečistotami.

  • PN (bar) 300
  • SW 27
  • Š (mm) 59
  • Šířka přepážky (mm) -
  • Jmenovitý průtok (l/min) 75
  • Konstrukční velikost 3
  • Připojovací závit E 10L, M16 x 1,5
  • h (mm) 20,5
  • Jmenovitá šířka DN 12
