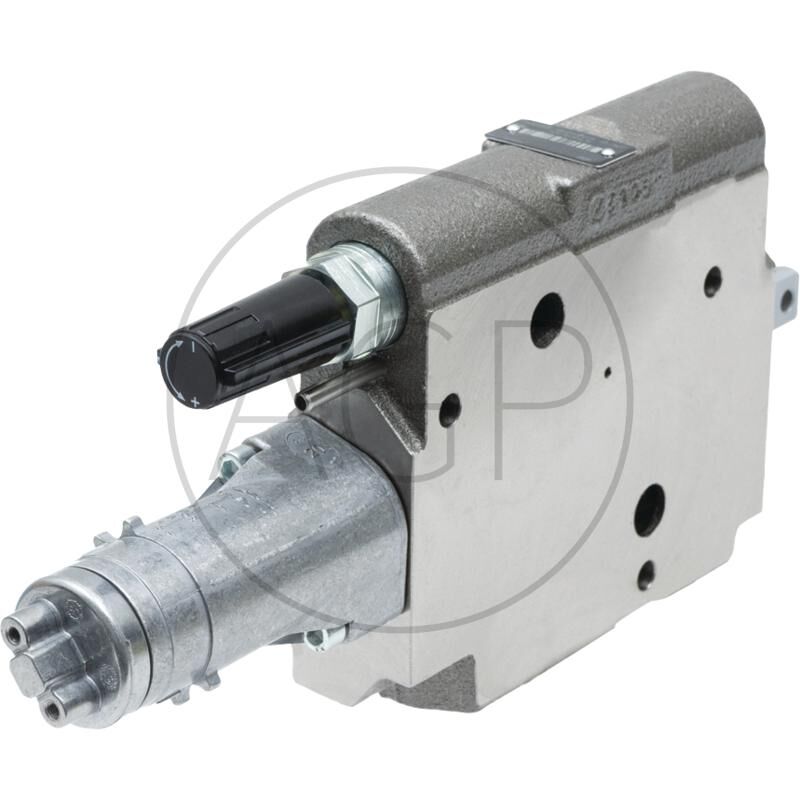

Bosch/Rexroth cestný ventil SB23-M pro Case IH

pro Steyr

pro Steyr

přepínatelná dle volby pro jednočinný/dvojčinný válec, s aretovanou plovoucí podlahou a koncovým omezením, s páčkou
Přídavný řídicí přístroj je zařízení se čtyřmi polohami, které může být použito pro dvojčinné nebo jednočinné zdvihací válce. Má šoupátkem utěsněněné připojení válce A a B. To znamená, že malé prosakování při vysokém zatížení je připuštěno. Připojení A a B se nacházejí nahoře a dole na pouzdru. Přístroj má zamykací příslušenství ve zdvihací poloze, které je vybaveno hydraulicko-automatickým koncovým vypínáním. Pokud se dále přepíná pozice klesání, je zapojena aretační plovací pozice (připojení A a B jsou vzájemně spojena k zpětnému chodu). Pozice plování může být použita jako aretovaná klesací poloha jak u dvojčinných tak i u jednočinných zdvihacích válců. Řídicí přístroj je přestavitelný z dvojčinného na jednočinný a naopak. To je možné i během provozu. Ovládací páka je zahrnuta v dodávce.

Provedení Rexroth

přepínatelná dle volby pro jednočinný/dvojčinný válec, s plovoucí polohou a koncovoý vypínáním
