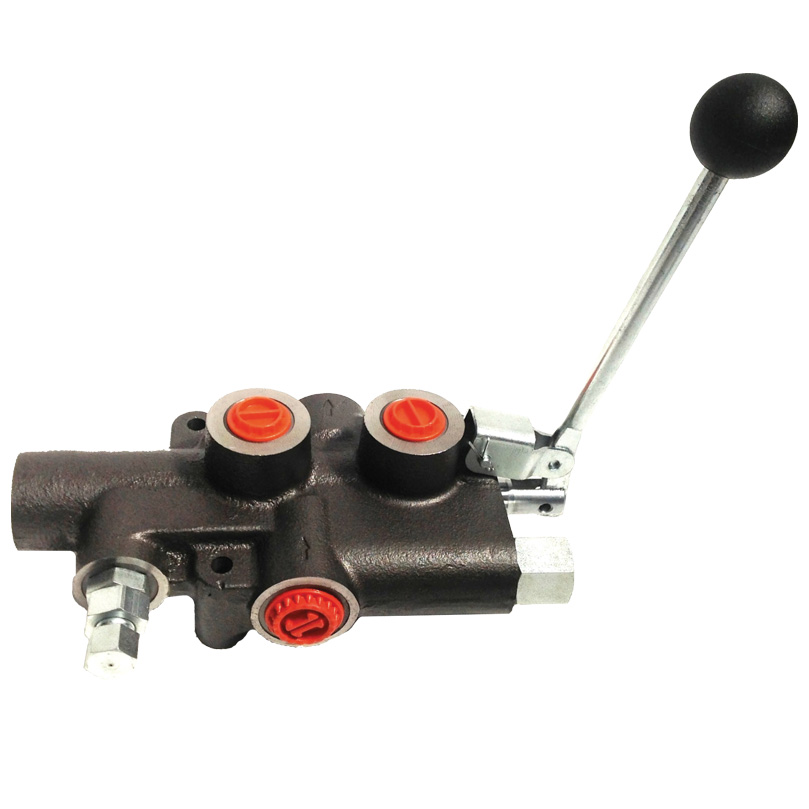

Hydraulický rozvaděč na štípačku dřeva s aretací
- Hydraulický rozvaděč na štípačku s aretací pro zpáteční chod pístnice a automatickým vypnutím zpátečního chodu, o průtoku 80 l/min.
- Jedno-sekční (jednopáčkový) dvojčinný, poloautomatický rozvaděč na štípačku.
- Rozvaděč je s aretací na jedné poloze, druhá poloha je klasicky vratná s pružinou.

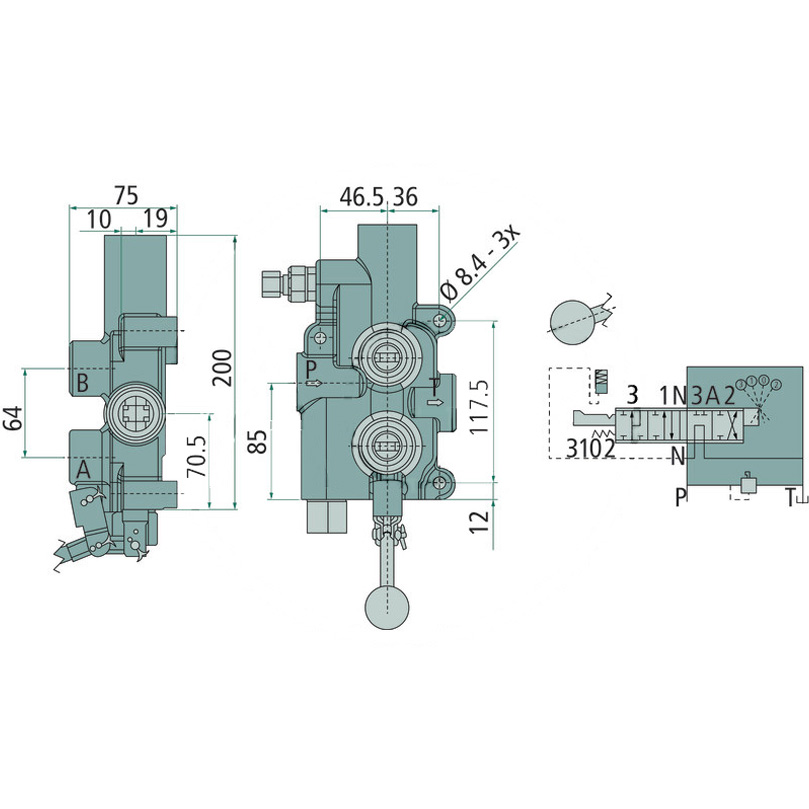

Rozměry a technické parametry
- Vypínací tlak je nastavený na 70-140 bar.
- Průtok: 80 l/min
- Průtok: 16-80 l/min
- Včetně pojistného ventilu, který je nastavitelný do 250 bar.
- Vše je zabudované v rozvaděči (aretovaná poloha, pojistný ventil,..). Není třeba nic dokupovat
- Rozměry závitů:
- Vrchní dva vstupy k sekcím o závitu 1/2"
- Boční (vstup a výstup) 3/4"
- Nom. pracovní tlak P: 250 bar
- Nom pracovní tlak A - B: 300 bar
- Nom. pracovní tlak T: 10 bar
- Teplota oleje: -15° C až +80°C
- Provedení: tělo rozvaděče je z litinové oceli a šoupátko je z tvrdochromu
- Vnitřní únik: cca. 20 cm3 /min při 120 bar
Použití
- Hydraulický rozvaděč se využívá a je konstruován speciálně pro štípačky dřeva. Tento rozvaděč je dvojčinný kde je jedna poloha s aretací a druhá bez aretace.
- První poloha s aretací se využívá pro zpětný chod klínu štípačky. Tato poloha je aretovaná pro úsporu času, kdy bez držení páčky hydraulického rozvaděče se klín sám vrací do zpáteční polohy. A to tak že páčku umístíte do aretované polohy, klín se sám automaticky vrací do zpětného chodu. Mezi tím máte čas pro výměnu dřeva pro štípání a nemusíte tak držet páčku. Jak klín dojede do koncové polohy tak se zvýší tlak v hydraulickém okruhu a páčka se automaticky vypne a vrací do neutrální polohy. Vypínací tlak páky lze natavovat, tak aby automaticky vyskočila z aretované polohy do polohy neutrální. Vše je uvnitř rozvaděče, není potřeba konstruovat nějaký mechanizmus pro vypínání rozvaděče. Vypínací tlak je nastavitelný 70 - 140 bar.
- Druhá poloha je bez aretace a využívá se pro štípání, Tato poloha není aretovaná z bezpečnostních důvodů. U štípací polohy je potřeba držet páčku, když páčku pustíte, tak se hned vrátí zpět do neutrální (prostřední) polohy.
Výhoda
- Obrovskou výhodou tohoto rozvaděče je v úspoře času, která je ohromná a to díky aretované poloze, kdy v mezi čase máte čas na výměnu štípaného dřeva. Další výhodou, kterou je potřeba uvést je ovládání rozvaděče. Ovládání je velmi jednoduché a komfortní. Dále je to vysoká spolehlivost a dlouhá životnost rozvaděče.

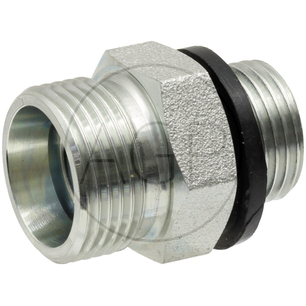

K danému rozvaděči lze přikoupit šroubení, které také máme v nabídce.
Přípoj T (BSP) |
3/4"; 3/4" |
---|
Přípoj P (BSP) |
3/4"; 3/4" |
---|
Přípoj A-B (BSP) |
1/2"; 1/2" |
---|
