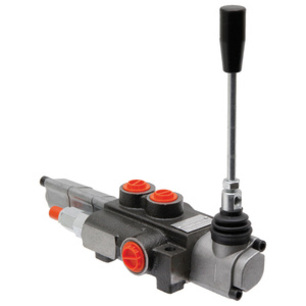

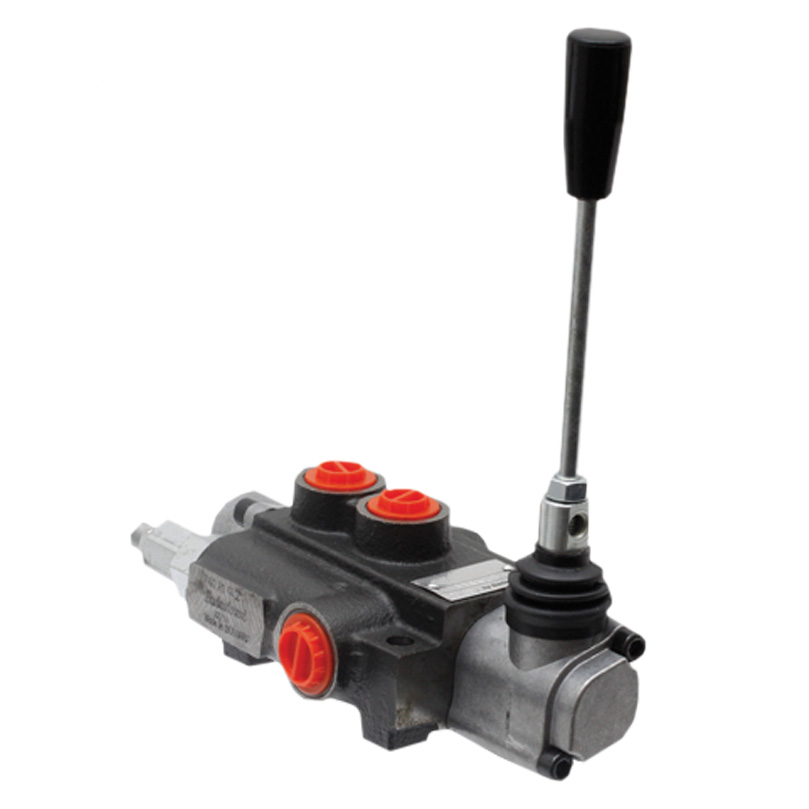

Hydraulický rozvaděč jednopákový dvojčinný s průtokem 40l/min včetně přetlakového ventilu

Hydraulický rozvaděč jednopákový dvojčinný s průtokem 40l/min včetně přetlakového ventilu

průtok 40 l/min
jednosekční hydraulický rozvaděč dvojčinný
včetně nastavitelného pojišťovacího ventilu
provozní tlak maximálně 300 bar
univerzální použití ve více odvětví

P40A1GKZ1

Dostupnost na e-shopu Skladem

Dostupnost na prodejně Skladem

950,00 Kč 785,12 Kč bez DPH

– +

Výrobce: AGPower

Hydraulický jednopákový rozvaděč dvojčinný

Jednosekční hydraulický rozvaděč k ovládání hydraulického okruhu s dvojčinnou funkcí (ovládání u hydraulického válce nahoru/dolů). Rozvaděč má tři polohy a to 1 - 0 - 2, to je páčka nahoru a dolů a mezi tím je neutrální poloha. Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě.

Technické parametry rozvaděče

Nom. pracovní tlak v sekci pod označením P - N: 250 bar
Nom pracovní tlak v sekci pod označením A - B: 300 bar
Max. provozní tlak 300 bar.
Průtok: 40 l/min
Provedení: monoventil z litinové oceli
Možno zapojit sériově do soustavy s dalšími rozvaděči.
Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
V neutrální poloze je volný průtok P - T , a A,B uzavřeny
Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

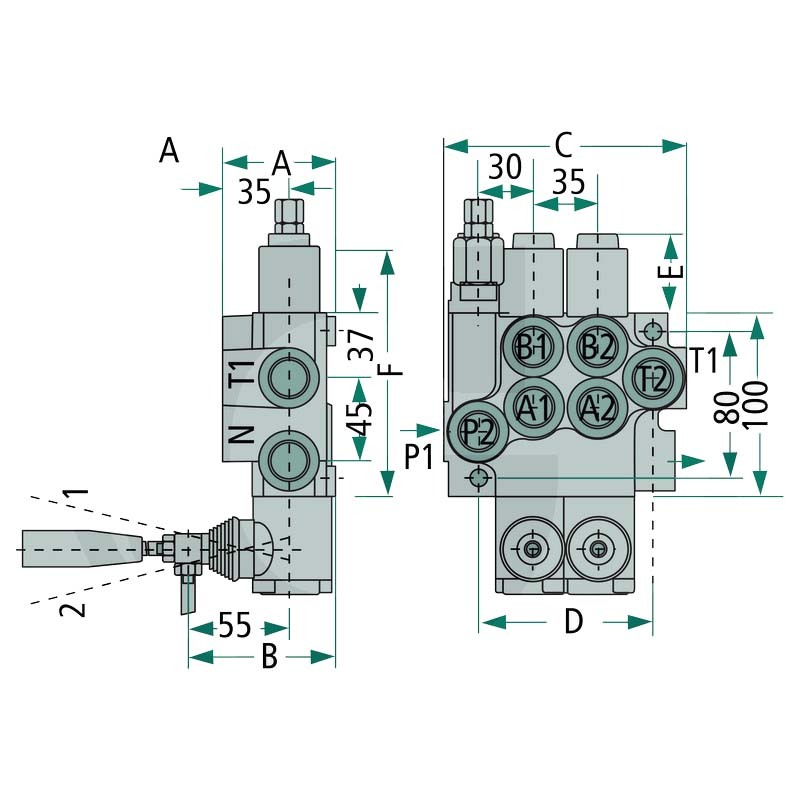

Rozměry hydraulického rozvaděče

A (mm): 60
B (mm): 80
C (mm): 85
D (mm): 60

Rozměr závitů

Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
Rozměr závitu pod označením A-B - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.

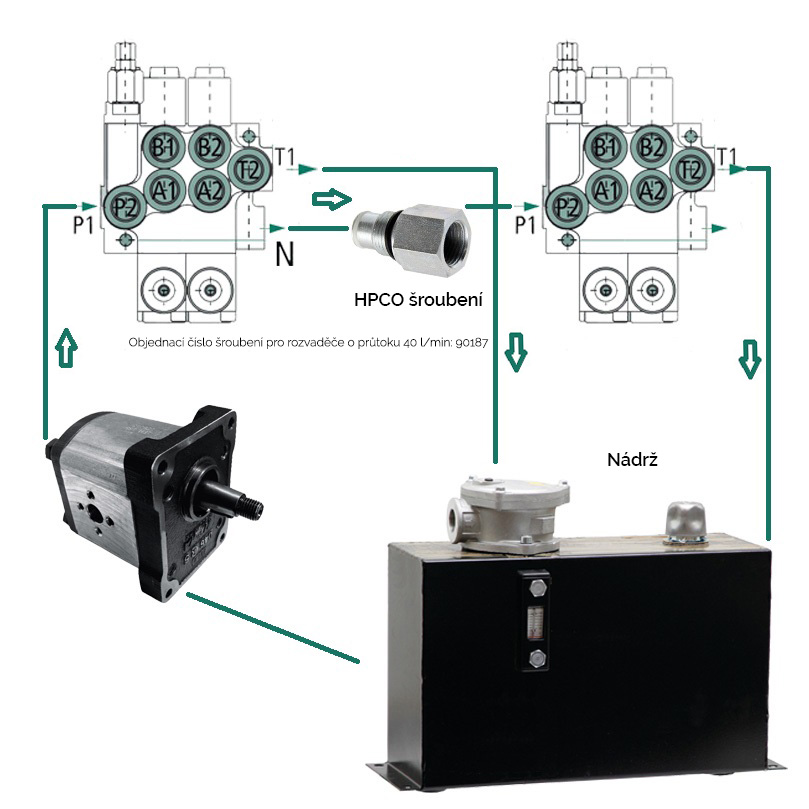

Montáž a připojení hydraulického rozvaděče

Vstup od čerpadla do rozvaděče: P
Zpátečka do nádrže: T
Výstupy k jednotlivým sekcí k pístnicím: A,B

Využití

Vhodné pro ovládání hydraulického okruhu s dvojčinným válcem. Například se používá pro ovládání dílenského lisu, štípačky na dřevo, nízko-otáčkového rotačních hydromotoru.
Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..
